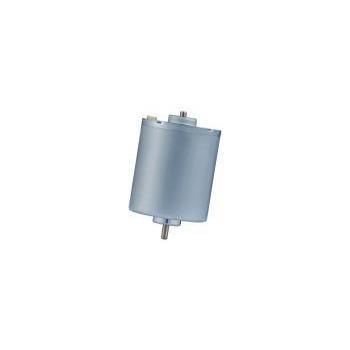

Bürstenloser Motor RB-2832-68 series

BLDC12 V24 V

Produktübersicht
Der RB-2832-68 ist ein bürstenloser DC-Motor (BLDC), ausgelegt für Smart-Fans, chirurgische Werkzeuge, elektrische Vorhänge und Pumpen. Er ist ein 28 mm Außenläufer mit verlängertem Gehäuse von 32,6 mm und liefert bis zu 85,41 g·cm Drehmoment für kompakte, laststarke Anwendungen.

Wesentliche Fakten für Beschaffer und Konstrukteure

• Produktkategorie: Bürstenlose DC-Motoren
• Motorfamilie: Brushless DC Motor (BLDC)
• Marke / Hersteller: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Typische Anwendungen: Smart-Fans, chirurgische Werkzeuge, elektrische Vorhänge, Pumpen

Angaben zur Spezifikation

• Durchmesser: 28 mm
• Drehmoment: bis zu 85 g·cm (variantenabhängig)

Technische Spezifikationen
Modell | Betriebsspannungsbereich | Nennspannung | Leerlaufdrehzahl | Drehzahl bei max. Wirkungsgrad | Drehmoment bei max. Wirkungsgrad | Ausgangsleistung
RB-2832-68-N-01 | 9.0V - 16.0V | 12.0V | 6100 rpm | 5140 rpm | 68.47 g·cm | 3.62 W
RB-2832-68-N-02 | 9.0V - 16.0V | 12.0V | 5105 rpm | 4313 rpm | 57.56 g·cm | 2.55 W
RB-2832-68-N-03 | 9.0V - 16.0V | 12.0V | 8510 rpm | 7220 rpm | 85.41 g·cm | 6.33 W
RB-2832-68-N-04 | 18.0V - 30.0V | 24.0V | 5912 rpm | 4911 rpm | 54.99 g·cm | 2.77 W

Individualisierung und Beschaffungsinformationen
KWC Motor bietet OEM/ODM-Anpassungen für Spannung, Drehzahl, Drehmoment, Wellenform (Länge/Typ), Kabel- oder Steckverbindervorgaben, Getriebefintegration (Vor-Montage von Zahnrädern/Schnecken), Encoder-Integration, Leitungs-/Anschlussoptionen sowie Geräusch- und EMV-Maßnahmen. Preisgestaltung und endgültige Leistungsdaten hängen von bestätigter Anwendung, Spezifikation und Menge ab.

Zielanwendungen & Lösungen

• Smart Home & Haushaltsgeräte: leiser, effizienter Antrieb für Smart-Fans, motorisierte Vorhänge, Mixer, Handsauger; hohe Effizienz verlängert die Batterielaufzeit in kabellosen Geräten.
• Medizintechnik & Industrieautomation: hohes Drehmoment und Zuverlässigkeit für chirurgische Elektrowerkzeuge, medizinische Mikropumpen, Zentrifugen, elektrische Ventile und Elektroschrauber; geeignet, wenn geringe EMI und lange Lebensdauer gefordert sind.

Warum Außenläufer-Design (hohe Trägheit)
Der RB-2832-68 verwendet ein Außenläufer-Design, das gegenüber Innenläufermotoren ein größeres Trägheitsmoment bietet. Das führt zu stärkerem Drehmoment und gleichmäßigerer Drehzahlstabilität bei Lastschwankungen.

Charakteristika / Technische Spezifikationen

• Modellfamilie: RB-2832-68
• Durchmesser: 28 mm
• Verlängerte Gehäuselänge: 32,6 mm
• Drehmoment (Varianten): 57.56 g·cm – 85.41 g·cm (z. B. RB-2832-68-N-03 = 85.41 g·cm)
• Betriebsspannungsbereiche: 9.0V–16.0V, 18.0V–30.0V
• Nennspannungen: 12.0V, 24.0V
• Leerlaufdrehzahlen (Beispiele): 5105 rpm, 5912 rpm, 6100 rpm, 8510 rpm
• Drehzahlen bei max. Wirkungsgrad (Beispiele): 4313 rpm, 4911 rpm, 5140 rpm, 7220 rpm
• Ausgangsleistung bei max. Wirkungsgrad (Beispiele): 2.55 W, 2.77 W, 3.62 W, 6.33 W
• Typische Anwendungen: Smart-Fans, chirurgische Werkzeuge, elektrische Vorhänge, Pumpen, medizinische Mikropumpen, Zentrifugen, elektrische Ventile, Elektroschrauber
• Personalisierungsoptionen: Spannung, Anpassung von Drehzahl/Drehmoment; Wellenausführung und -länge; Befestigungsbohrmuster; vormontierbare Getriebe, Schnecken, Encoder; Leitungs-/Anschlussoptionen; EMV-/Geräuschmaßnahmen
• Qualität & Tests: 100% Geräusch- und Stromtests; RoHS/REACH-Konformität; Probe- und Serienproduktionsfähigkeit
