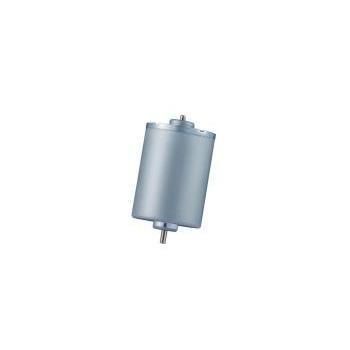

Bürstenloser Motor RB-2838-68 series

BLDC24 V12 V

Produktübersicht
RB-2838-68 ist ein bürstenloser DC-Motor (BLDC) der Baugröße 28 mm von KWC Motor. Das verlängerte Gehäuse von 37.6 mm schafft mehr Platz für Magnetkreis und Wicklungen und ermöglicht höhere Drehmomente in kompakten Präzisionsantrieben.

Wesentliche Fakten für technische Einkäufer

• Produktkategorie: bürstenlose DC-Motoren
• Motorfamilie: RB-2838-68 Serie (BLDC)
• Marke / Hersteller: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Typische Anwendungen: elektrische Vorhänge, Vakuumpumpen, Elektrowerkzeuge, kleine Pumpen und Haushaltsgeräte

Spezifikationshinweise

• Durchmesser: 28 mm
• Gehäuselänge: 37.6 mm
• Drehmoment: bis zu ~103.7 g·cm (je nach Variante)

Individualisierung und Beschaffungs-Hinweise
KWC Motor bietet OEM/ODM-Anpassungen für Spannung, Drehzahl, Drehmoment, Wellenentwurf, Kabel- oder Steckverbindungsoptionen, Getriebeintegration, Steueranforderungen sowie EMV-/Geräuschziele. Preis und finale Leistung werden nach Spezifikation der Anwendung, Anforderungen, Menge und eventuellem Vormontagebedarf bestätigt. Wellenlänge, Befestigungsbohrungen und EMV-Maßnahmen lassen sich projektbezogen anpassen.

Zielanwendungen & Lösungen

• Smart Home & Haushaltsgeräte: motorisierte Vorhänge, Handstaubsauger, Mixer, Haartrockner und ähnliche Geräte, bei denen kompakte, drehmomentstarke Antriebe Reduktionsgetriebe reduzieren oder ersetzen können.
• Medizin & Industrie: chirurgische Antriebe, medizinische Mikropumpen, Vakuumpumpen, elektrische Ventile und handgeführte Elektroschrauber — geeignet bei Anforderungen an kompakte Bauform und zuverlässiges Drehmoment.

Technische Spezifikationen
Datenquelle: KWC RB-2838-68 Datenblatt. Tiefgehende Anpassungen für Spannung, Drehzahl und Wellenlänge möglich.
Modell | Betriebsspannungsbereich | Nennspannung | Leerlaufdrehzahl | Drehzahl bei max. Wirkungsgrad | Drehmoment bei max. Wirkungsgrad | Ausgang (bei max. Wirkungsgrad)
RB-2838-68-N-01 | 3.5V - 4.2V | 3.7V | 7800 rpm | 6788 rpm | 76.0 g·cm | 5.3 W
RB-2838-68-N-02 | 9.0V - 14.0V | 12.0V | 3570 rpm | 2911 rpm | 50.7 g·cm | 1.5 W
RB-2838-68-N-03 | 19.0V - 26.0V | 24.0V | 6370 rpm | 4845 rpm | 103.7 g·cm | 5.1 W
RB-2838-68-N-04 | 6.0V - 12.0V | 7.2V | 5000 rpm | 4500 rpm | 100.06 g·cm | 4.63 W

Merkmale / Spezifikationen

• Modellfamilie: RB-2838-68
• Baugröße: 28 mm
• Verlängerte Gehäuselänge: 37.6 mm
• Typische Drehmomentspanne bei max. Wirkungsgrad: ~50.7 g·cm bis ~103.7 g·cm je nach Variante
• Betriebsspannungsbereiche: 3.5V–26.0V je nach Variante (Nennspannungen 3.7V, 7.2V, 12.0V, 24.0V)
• Leerlauf- und Wirkungsgraddrehzahlen variieren je nach Variante
• Ausgangsleistung bei max. Wirkungsgrad: ~1.5 W bis ~5.3 W je nach Variante
• OEM/ODM-Anpassungen verfügbar: Spannung, Drehzahl, Drehmomentabstimmung; Wellenlänge/-typ; Befestigungsbohrmuster; Vormontage von Getrieben, Encodern und Leitungen; EMV- und Geräuschziele
