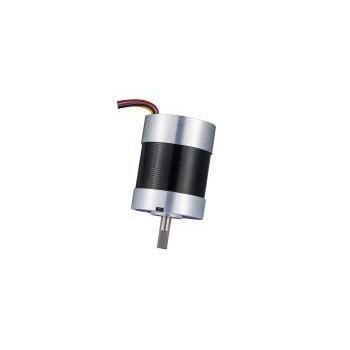

Bürstenloser Motor RB-5740-68 series

BLDC12 V18 V

Produktüberblick

RB-5740-68 ist ein 57 mm-Klasse bürstenloser DC-Motor (BLDC) von KWC Motor mit kompakter Bauhöhe 38,9 mm und hohem Rotorfluss für gesteigerte Drehmoment- und Leistungsdichte. Das maximale Nennmoment beträgt bis zu 700 g·cm (N-03 / N-04) und das Blockiermoment liegt nahe 2,8–3 kg·cm, geeignet für Anwendungen mit begrenztem Bauraum und hohem Drehmomentbedarf.

Kerninformationen für Einkäufer und Konstrukteure

• Produktkategorie: Bürstenlose DC-Motoren
• Motorfamilie: BLDC
• Marke / Hersteller: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Typische Anwendungen: Robotik, intelligente Rasenmäher, Zentrifugen, gewerbliche Küchenmaschinen, AGV/Serviceroboter

Spezifikationskennzeichen

• Durchmesser: 57 mm (NEMA 23)
• Bauhöhe / Gehäuselänge: 38,9 mm (flaches Profil)
• Nennmoment (max. angegeben): bis zu 700 g·cm

Anpassung & Beschaffungs-Hinweise
OEM/ODM-Anpassungen möglich für Betriebsspannung, Drehzahl, Drehmomentabstimmung, Wellen-Design (Länge, D-Welle, Gewinde), Montagebohrungen, Kabel-/Steckeroptionen, Getriebe-Integration, Encoder/Vormontage und EMV-/Geräuschziele. Mechanische Abmessungen und elektrische Parameter können projektspezifisch angepasst werden. Preis und Lieferzeit richten sich nach bestätigter Variante, Menge und Anpassungsumfang.

Zielanwendungen & Lösungen

• Servicerobotik & Außenantriebe: Antriebe für Mähroboter, kommerzielle Serviceroboter und AGVs; die flache Bauform (38,9 mm) erleichtert Integration in Radnaben oder Chassis.
• Laborgeräte & gewerbliche Lebensmittelverarbeitung: Geeignet für Hochgeschwindigkeitszentrifugen und gewerbliche Küchenmaschinen, die stabiles Drehmoment bei niedrigen Drehzahlen und ruhigen Laufruhe bei hohen Drehzahlen benötigen.

Technische Spezifikationen
* Datenquelle: KWC RB-5740-68 Datenblatt. Spannung, Drehzahl und Wellenlänge sind anpassbar.

RB-5740-68-N-01 | Betriebsspannungsbereich: 6.0V – 15.0V | Nennspannung: 12.0V | Leerlaufdrehzahl: 2550 rpm | Drehzahl @ max. Wirkungsgrad: 2370 rpm | Drehmoment @ max. Wirkungsgrad: 131.3 g·cm | Ausgangsleistung: 12.87 W
RB-5740-68-N-02 | 8.0V – 26.0V | 24.0V | 4980 rpm | 4524 rpm | 265.1 g·cm | 25.99 W
RB-5740-68-N-03 | 18.0V – 26.0V | 24.0V | 6000 rpm | 5250 rpm | 700.0 g·cm | 68.63 W
RB-5740-68-N-04 | 18.0V – 26.0V | 18.0V | 6000 rpm | 5250 rpm | 700.0 g·cm | 68.63 W

Vergleichspunkte (57 mm vs typische 42 mm)

• Drehmomentfähigkeit: RB-5740-68: bis zu 700 g·cm vs typische 42 mm: meist < 400 g·cm
• Leistungsabgabe: bis ~68,6 W vs typische 42 mm: meist < 40 W
• Blockier-/Spitzenmoment: hohes Spitzenmoment (~2,8–3 kg·cm)
• Motorstruktur: breite 57 mm Bauform, flach & stabil vs schlanke, längere Bauform bei kleineren Motoren

Fertigung, Qualität und Bestellhinweise

• Werksfertigung mit Formen-/Werkzeugabteilung und automatisierten Montagelinien, geeignet für Prototypen- und Serienfertigung.
• Qualitätskontrolle: 100% Prüfung inkl. Geräusch- und Stromtests; RoHS / REACH konform.
• Muster & Lieferzeiten: Muster üblicherweise 7–14 Tage; Produktionskapazität für stabile Serienfertigung vorhanden.
• MOQ-Empfehlung: Muster 1–5 Stk. möglich; Pilotaufträge 100–500 Stk.; Serienfertigung ab ~1.000 Stk. empfohlen.
• Verpackung: industrielle Blister-Tray-Verpackung + verstärkte Umkartons; palettierte Exportverpackung verfügbar.

Eigenschaften / technische Zusammenfassung

• Bezeichnung: RB-5740-68
• Marke: KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• Motortyp: Bürstenloser DC-Motor (BLDC)
• Außendurchmesser: 57 mm (NEMA 23)
• Gehäuselänge: 38,9 mm (kompaktes, flaches Design)
• Nennmoment (max): bis zu 700 g·cm (modellabhängig)
• Blockier-/Spitzenmoment: ca. 2,8–3 kg·cm
• Verfügbare Nennspannungen: 12 V, 18 V, 24 V (modellabhängig)
• Leerlaufdrehzahlen / Drehzahlen @ Wirkungsgradpunkt: ~2.550 bis 6.000 rpm je nach Variante
• Maximale berichtete Leistung: bis zu 68,63 W
• Anpassungsoptionen: Spannung, Drehzahl, Drehmoment, Wellenlänge/-typ, Montagebohrungen, optionale Vormontage mit Getriebe/Encoder, Kabelbäume, EMV-Maßnahmen
• Konformität & Tests: RoHS / REACH; Geräusch- und Stromtests vor Versand
