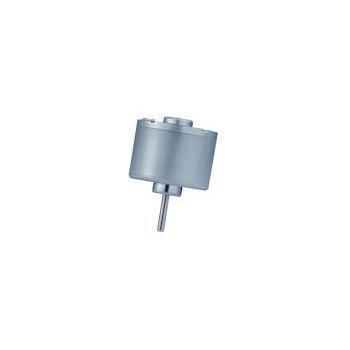

Bürstenloser Motor RB-3626-68 series

DCBLDC12 V

Produktübersicht
Der RB-3626-68 ist ein bürstenloser DC-Motor (BLDC) in Außenläuferbauweise, ausgelegt für kompakte Einbausituationen mit hoher Drehmomentdichte und geringer Vibration. Gehäusedurchmesser 36 mm, flache Gehäuselänge 26 mm; das Drehmoment bei maximaler Effizienz liegt modellabhängig bis zu 170,8 g·cm.

Kernaussagen für Konstruktion und Einkauf

• Produktkategorie: Bürstenlose DC-Motoren (BLDC)
• Motorfamilie: Außenläufer (Outer Rotor) BLDC
• Marke / Hersteller: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Typische Anwendungen: Geldautomaten, Verkaufsautomaten, Bürogeräte, Pumpen, Geräte der Körperpflege

Spezifikationskennzeichen

• Durchmesser: 36 mm
• Gehäuselänge: 26 mm
• Drehmoment (bei max. Wirkungsgrad): bis zu 170,8 g·cm (modellabhängig)

Kernanwendungen & Lösungen
Die Außenläuferkonstruktion und das kompakte Profil des RB-3626-68 ermöglichen eine höhere Trägheit und Drehmomentdichte als innenläufer-typische Lösungen gleicher Baugröße und bieten einen ruhigen, leisen Antrieb in beengten Einbauräumen. Typische Integrationen:

• Finanz- & Büroautomatisierung: Geldautomaten, Verkaufsautomaten, Drucker, Projektoren — präzise Bewegung bei geringer Einbautiefe.
• Medizintechnik & Pflegegeräte: Mikropumpen, elektromagnetische Ventile, Massagegeräte, Elektrorasierer — reduzierte Vibration und Geräuschentwicklung.

Technische Spezifikationen (Modelle & Leistung)
Model | Betriebsspannungsbereich | Nennspannung | Leerlaufdrehzahl | Drehzahl bei max. Wirkungsgrad | Drehmoment bei max. Wirkungsgrad | Ausgangsleistung
RB-3626-68-N-01 | 9.0V - 14.0V | 12.0V | 2950 rpm | 2251 rpm | 136.9 g·cm | 3.2 W
RB-3626-68-N-02 | 19.0V - 26.0V | 24.0V | 4680 rpm | 3562 rpm | 153.0 g·cm | 5.6 W
RB-3626-68-N-03 | 19.0V - 26.0V | 24.0V | 11900 rpm | 9065 rpm | 170.8 g·cm | 15.9 W
RB-3626-68-N-04 | 8.0V - 26.0V | 9.0V | 2800 rpm | 1900 rpm | 137.7 g·cm | 2.69 W

Individualisierung und Integration

• Kundenspezifische Anpassungen: Spannung, Drehzahl, Drehmoment, Wellenausführung (D-Welle, Gewinde), Wellenlänge, Befestigungsbohrungen.
• Vormontageoptionen: Getriebe, Schnecke, Encoder, kundenspezifische Leitungen/Stecker.
• EMV-/Geräuschziele sowie Encoder- oder Steuerungsintegration sind projektbezogen realisierbar.

Vergleich (ausgewählte Punkte)
Vergleichspunkt | KWC RB-3626-68 (Außenläufer) | Standard 36mm Innenläufer
Drehmoment-Glätte | Hervorragend (hohes Trägheitsmoment) | Standard
Drehmoment-Ausgang | Stark (Max 170,8 g·cm) | Begrenzung durch Rotorbauform
EMI | Gering (kein Funken) | Bei Bürstenmotoren höher
Gehäuselänge | 26 mm (flach) | In der Regel länger

Beschaffung & Fertigungshinweise

• MOQ & Muster: Flexible Bestellmengen; Muster 1–5 Stk. möglich; Pilotläufe 100–500 Stk.; Serienproduktion ab ~1.000 Stk. empfohlen.
• Verpackung: Industrielle Blister-Trays + verstärkte Außenkartons; Palettierung für Export möglich.
• Qualität & Tests: 100% Endkontrolle inkl. Geräusch- und Strommessungen; RoHS/REACH-konform. Musterlieferzeit typ. 7–14 Tage.

Charactéristiques / technische Spezifikationen

• Modellfamilie: RB-3626-68
• Motortyp: Außenläufer BLDC
• Durchmesser: 36 mm
• Gehäuselänge: 26 mm
• Max. Drehmoment (berichtete): bis 170.8 g·cm
• Betriebsspannungsbereiche: 8.0V–26.0V je nach Variante
• Nennspannungen: 9.0V, 12.0V, 24.0V
• Drehzahlbereich (Leerlauf): ca. 2.800–11.900 rpm je nach Variante
• Ausgangsleistung (bei max. Wirkungsgrad): ca. 2.69 W–15.9 W je nach Variante
• Individualisierbare Optionen: Spannung, Drehzahl, Drehmoment, Wellenlänge/-form, Befestigungsbohrungen, Vormontage Getriebe/Encoder, EMV-Maßnahmen
