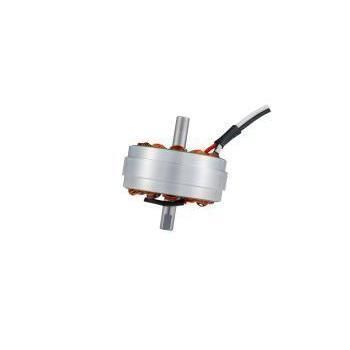

Bürstenloser Motor RB-4115-C8 series

BLDC6 V12 V

Produktübersicht
Der RB-4115-C8 ist ein 41 mm bürstenloser DC-Motor (BLDC) mit flachem Außenläufer-Design und 30 mm Bauhöhe. Er ist für medizinische und präzise Geräte konzipiert, die kompakte Integration, niedrige Geräuschentwicklung und zuverlässige Leistung erfordern, z. B. Beatmungsgeräte, Sauerstoffkonzentratoren und kleine Pumpen.

Kernfakten für Einkäufer und Konstrukteure

• Produktkategorie: Bürstenlose DC-Motoren (BLDC)
• Repräsentative Größe: 41 mm
• Hersteller: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Typische Anwendungen: Beatmungsgeräte, Sauerstoffkonzentratoren, medizinische Pumpen, kompakte Zentrifugen

Spezifikationssignale

• Durchmesser: 41 mm
• Gehäuselänge (flach): 30 mm
• Konfiguration: Außenläufer, medical-grade Optionen

Zielanwendungen & Lösungen

• Beatmungsgeräte & Sauerstoffkonzentratoren: Flacher Außenläufer bietet höhere Trägheit und geräuscharmen BLDC-Betrieb, um einen stabilen, leisen Luftstrom für Heim-/Medizin-Beatmungsgeräte und tragbare Konzentratoren sicherzustellen.
• Medizinische Pumpen & Zentrifugen: Kompaktes Format erleichtert die Integration in Infusionspumpen und kleine Zentrifugen und bietet zugleich medizinische Zuverlässigkeit und gute Sprungantwort.

Technische Spezifikationen
Datenquelle: KWC RB-4115-C8 Datenblatt. Spannung, Drehzahl und Schaftlänge sind anpassbar.

Modell | Betriebs-Spannungsbereich | Nennspannung | Leerlaufdrehzahl | Drehzahl @ max. Wirkungsgrad | Drehmoment @ max. Wirkungsgrad | Ausgangsleistung
RB-4115-C8-N-01 | 9.0V – 16.0V | 12.0V | 2600 rpm | 2100 rpm | 663 g·cm | 15.0 W
RB-4115-C8-N-02 | 9.0V – 16.0V | 13.0V | 2800 rpm | 2300 rpm | 714 g·cm | 17.0 W
RB-4115-C8-N-03 | 6.0V – 26.0V | 18.0V | 2600 rpm | 2100 rpm | 663 g·cm | 15.0 W
RB-4115-C8-N-04 | 6.0V – 26.0V | 24.0V | 2600 rpm | 2100 rpm | 663 g·cm | 15.0 W

Individualisierung und Beschaffungshinweise
KWC Motor unterstützt OEM/ODM-Anpassungen für Betriebsspannung, Drehzahl, Drehmomentkennlinie, Wellenausführung (Länge, D-Welle oder Gewinde), Kabel- und Steckoptionen, Getriebe- oder Encoder-Integration sowie EMV-/Geräuschziele. Leistungsparameter und mechanische Schnittstellen lassen sich nach Anwendungsklärung anpassen. Preise werden nach Bestätigung von Spezifikation, Menge und Anpassungsanforderungen angeboten.

Vergleichspunkte

• Formfaktor: Flacher Außenläufer (30 mm Bauhöhe) gegenüber Standard-41-mm-Motoren mit längeren Gehäusen.
• Drehmomentdynamik: Schnelle Sprungantwort mit hoher Blockiermoment-Fähigkeit (siehe Serienangaben).
• Betriebsgeräusch: Sehr niedrige Geräuschentwicklung, ausgelegt für Beatmungsanwendungen.

Beschaffungs- / Bestellinformationen

• Mindestbestellmenge (MOQ): Flexibel; Muster verfügbar (1–5 Stk.); Pilotbestellungen typ. 100–500 Stk.; Serienproduktion ab ca. 1.000 Stk. empfohlen.
• Verpackung: Industrielle Blister-Tray-Verpackung mit verstärkten Außenkartons; palettierte Exportverpackung verfügbar.
• Datenblatt / Zeichnungen: Produktdatenblatt und Maßzeichnungen auf Anfrage erhältlich.

Merkmale / Technische Zusammenfassung

• Modell: RB-4115-C8
• Motortyp: Bürstenloser DC-Motor (BLDC), Außenläufer, medical-grade Optionen
• Durchmesser: 41 mm (optimierter Max-Durchmesser bis φ45.5 mm)
• Gehäuselänge: 30 mm (flaches Profil)
• Nennspannungen: 12V, 13V, 18V, 24V (variantenabhängig)
• Drehzahlen: ca. 2600–2800 rpm Leerlauf; 2100–2300 rpm @ max. Wirkungsgrad
• Drehmoment @ max. Wirkungsgrad: ~663–714 g·cm
• Ausgangsleistung: 15.0–17.0 W je nach Variante
• Konformität & Tests: Geräusch- und Stromtests, RoHS/REACH-Prüfungen gemäß Werksprozess
