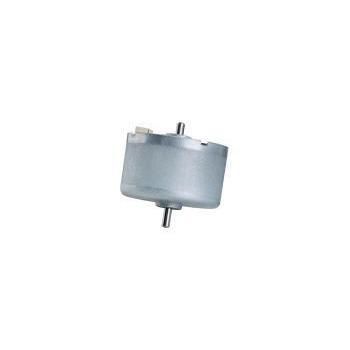

Bürstenloser Motor RB-2415-9C series

mit elektronischer StromwandlungGleichstromBLDC

Produktübersicht
RB-2415-9C ist ein bürstenloser DC-Motor (BLDC) der Baugröße 24 mm, hergestellt von KWC Motor, Dongguan KWC Machinery Co., Ltd. Kompaktes Flachgehäuse (Durchmesser 24,4 mm, Gehäuselänge typ. 15,1 mm). Entwickelt für geräuscharme, EMI-optimierte Mikro-Antriebsanwendungen; erhältlich in mehreren Spannungsvarianten und konfigurierbaren Optionen für Pumpen, Ventile, Aktoren und smarte Geräte.

Wesentliche Fakten für Käufer & Entwickler

• Produktkategorie: Bürstenlose DC-Motoren
• Motorfamilie: Brushless DC Motor (BLDC)
• Marke / Hersteller: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Typische Anwendungen: Medizinische Mikropumpen, elektrische Ventile, Haartrockner, Massagegeräte, Luft-/Wasserpumpen, Vakuumpumpen

Spezifikationskennzeichen

• Durchmesser: 24,4 mm
• Gehäuselänge: 15,1 mm (typisch)
• Betriebs-/Nennspannung: 4,5 V – 24,0 V (variantenspezifisch)
• Leerlaufdrehzahl: 3.100 – 6.200 U/min
• Drehmoment bei max. Wirkungsgrad: 17,1 – 20,4 g·cm

Anpassung & Beschaffungsinformationen
KWC Motor bietet OEM/ODM-Anpassungen für Spannung, Drehzahl, Drehmoment, Wellenform/-länge, Kabel/Stecker, Gehäuseintegration (Getriebe/Encoder) sowie gezielte Geräusch-/EMV-Maßnahmen. Umfangreiche Anpassungen (Wellenlänge, Performance-Tuning) sind möglich. Preis und Lieferzeit werden nach Festlegung der Spezifikationen, Stückzahlen und Anpassungsanforderungen bestätigt.

Zielanwendungen & Lösungen

• Präzisionsmedizin & Fluidtechnik
  • Ausgelegt für gleichmäßigen, stabilen Antrieb medizinischer Mikropumpen, medizinischer Mischer, Vakuum-, Luft- und Wasserpumpen.
  • Niedrige EMI-Eigenschaften unterstützen strenge EMV-Anforderungen in Kombination mit geeignetem Treiber- und Layout-Design; geeignet für präzise Steuerung elektrischer Ventile.
• Personal Care & Beauty Devices
  • Hochgeschwindigkeitsvarianten und niedriger Geräuschpegel machen die Serie geeignet für Hochgeschwindigkeits-Haartrockner, elektrische Rasierer, Lockenstäbe, Glätteisen und Massagegeräte.

Technische Spezifikationen
Datenquelle: KWC RB-2415-9C Datenblatt. Tiefe Anpassung für Spannung, Drehzahl und Wellenlänge verfügbar.
Model | Operating Voltage Range | Nominal Voltage | No-Load Speed | Max Efficiency Speed | Max Efficiency Torque | Output (at Max Efficiency)
RB-2415-9C-N-01 | 4,5V - 6,0V | 4,8V | 3100 rpm | 2276 rpm | 17,1 g·cm | 0,40 W
RB-2415-9C-N-02 | 9,0V - 16,0V | 12,0V | 6200 rpm | 4975 rpm | 20,4 g·cm | 1,04 W
RB-2415-9C-N-03 | 6,0V - 12,0V | 7,2V | 3100 rpm | 2276 rpm | 17,1 g·cm | 0,40 W
RB-2415-9C-N-04 | 9,0V - 24,0V | 18,0V | 6200 rpm | 4975 rpm | 20,4 g·cm | 1,04 W

Beschaffungs-FAQ (Auszug)

• Mindestbestellmenge (MOQ): Flexible Bestellmengen. Keine MOQ für Musterbestellungen (1–5 Stk.); Pilotserien typ. 100–500 Stk.; Serienproduktion üblicherweise ab 1.000 Stk.
• Zeichnungen / Datenblatt: Zeichnungen und PDF-Datenblätter auf Anfrage verfügbar.
• Verpackung: Industrielle Blistertrays + verstärkte Außenkartons für Stoß- und ESD-Schutz; palettierte Exportverpackung möglich.

Eigenschaften / Technische Zusammenfassung

• Modell: RB-2415-9C Serie
• Durchmesser: 24,4 mm
• Gehäuselänge: ~15,1 mm (typisch)
• Betriebsspannungsbereiche: 4,5 V–24,0 V (variantenspezifisch)
• Leerlaufdrehzahl: 3.100 U/min oder 6.200 U/min
• Drehmoment bei max. Wirkungsgrad: 17,1 g·cm oder 20,4 g·cm
• Leistung bei max. Wirkungsgrad: 0,40 W – 1,04 W
• Typische Merkmale: 9-Schlitz / 12-Pol BLDC-Design, niedrige Geräuschentwicklung (<45 dB typ.), geringe EMI
• Anpassungsoptionen: Welle, Länge, Befestigungsbohrungen, Spannung/Drehzahl/Drehmoment-Tuning; Optionale Vormontage von Getriebe, Encoder oder Leitungen.
