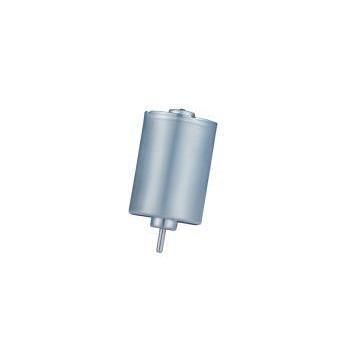

Bürstenloser Motor RB-3650-68 series

BLDC12 V24 V

Produktübersicht
RB-3650-68 ist ein Außenläufer-Bürstenloser DC-Motor (BLDC) der 36-mm-Klasse, gefertigt von KWC Motor, Dongguan KWC Machinery Co., Ltd. Die Serie umfasst eine Flaggschiff-Ausführung mit 50 mm Gehäuselänge und ist für Anwendungen mit erhöhtem Drehmoment und variablen Spannungsbereichen (typ. 8,0–26,0V je nach Variante) ausgelegt.

Auswahlhinweise für Entwicklungs- und Einkaufsteams

• Produktkategorie: Bürstenlose DC-Motoren (BLDC)
• Motorfamilie: Außenläufer, 36 mm Klasse
• Marke / Hersteller: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Typische Anwendungen: chirurgische Werkzeuge, Zentrifugen, Lüfter, Pumpen, Gebläse, Elektrowerkzeuge

Spezifikationsindikatoren

• Außendurchmesser: 36 mm
• Gehäuselänge (Flaggschiff): 50 mm
• Max. / Wirkungsgrad-Drehmoment: bis zu 341,5 g·cm (modellabhängig)
• Spannungsbereich (Beispiele): 8,0V–26,0V

Individualisierung & Beschaffungs-Hinweise
KWC Motor bietet OEM/ODM-Anpassungen für Betriebsspannung, Drehzahl- und Drehmomentabstufung, Wellenausführung und -länge (D-Welle / Gewinde), Befestigungsbohrbild, vormontierte Getriebe/Encoder, Leitungs-/Anschlussoptionen sowie EMV/Lärmziele. Preis- und Lieferzeiten nach Bestätigung von Anwendung, Spezifikation und Menge.

Zielanwendungen & Lösungen

• Medizin & Laborgeräte: Geeignet für chirurgische Antriebe, Zentrifugen und medizinische Mikropumpen. Die Außenläufer-Bauweise erhöht das Trägheitsmoment und stabilisiert die Drehzahl bei hohen Drehzahlen.
• Industrielle Fluidik & Luftbewegung: Einsetzbar in Hochleistungsgebläsen, Luft-/Wasserpumpen, Mischern und Lüftern. Hohe Leistungsdichte (z. B. bis 31,8 W) zum Antrieb laststarker Anwendungen.

Technische Spezifikationen (Datenblatt-Auszug)
Quelle: KWC RB-3650-68 Datenblatt. Tiefe Anpassungen möglich bzgl. Spannung, Drehzahl und Wellenlänge.
Model | Betriebsspannungsbereich | Nennspannung | Leerlaufdrehzahl | Drehzahl bei max. Wirkungsgrad | Drehmoment bei max. Wirkungsgrad | Ausgangsleistung
RB-3650-68-N-01 | 9.0V - 14.0V | 12.0V | 5300 rpm | 4302 rpm | 341.5 g·cm | 15.1 W
RB-3650-68-N-02 | 19.0V - 26.0V | 24.0V | 13800 rpm | 11680 rpm | 265.3 g·cm | 31.8 W
RB-3650-68-N-03 | 8.0V - 26.0V | 12.0V | 5400 rpm | 4100 rpm | 255.0 g·cm | 10.76 W
RB-3650-68-N-04 | 8.0V - 26.0V | 24.0V | 12000 rpm | 9000 rpm | 306.0 g·cm | 28.34 W

Vergleichsmerkmale

• Drehmoment-Glätte: Das erhöhte Trägheitsmoment des Außenläufers sorgt für gleichmäßigere Drehmomentabgabe im Vergleich zu Standard-Inrunnern.
• Drehmomentleistung: Beispiel-Maximum 341,5 g·cm (variantenabhängig).
• Leistungsdichte: Beispiel bis 31,8 W bei höherer Spannungsversion.

Beschaffungs-FAQ (Kurzfassung)

• MOQ: Flexibel; Muster bestellbar (1–5 Stk.). Pilotserien typ. 100–500 Stk.; Serienproduktion empfohlen ab 1.000 Stk.
• Datenblatt / Zeichnungen: Datenblatt und Maßzeichnungen auf Anfrage verfügbar.
• Verpackung: Industrielle Blister + verstärkte Versandkartons; palettierte Exportverpackung möglich.

Merkmale / technische Spezifikationen

• Modell / Serie: RB-3650-68
• Motortyp: Außenläufer BLDC
• Gehäusedurchmesser: 36 mm
• Gehäuselänge (Flaggschiff): 50 mm
• Verfügbare Modelle: RB-3650-68-N-01 / N-02 / N-03 / N-04
• Betriebsspannungsbereich: 8.0V–26.0V (modellabhängig)
• Leerlaufdrehzahl: bis zu 13.800 rpm
• Drehmoment bei max. Wirkungsgrad: bis zu 341,5 g·cm
• Ausgangsleistung (bei max. Wirkungsgrad): bis zu 31,8 W
• Typische Anwendungen: chirurgische Antriebe, Zentrifugen, Mixer, Hochleistungsgebläse, Pumpen, Elektrowerkzeuge
• Individualisierungsoptionen: Spannung, Drehzahl, Wellenlänge/-form, Befestigungsbohrungen, Vormontage Getriebe/Encoder, Kabel/Anschlüsse, EMV-/Geräuschmaßnahmen
• Qualität: 100% Geräusch- und Stromprüfung; RoHS/REACH-Konformität angegeben
