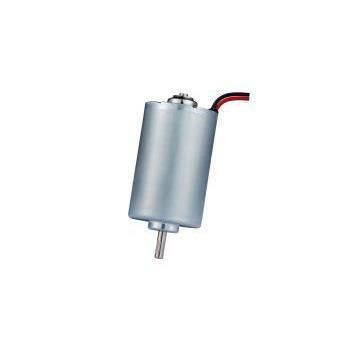

Bürstenloser Motor RB-4266-68 series

BLDC12 V18 V

Produktübersicht
Der RB-4266-68 ist ein 42 mm bürstenloser Gleichstrommotor (BLDC) von KWC Motor, konzipiert für Anwendungen mit hoher Leistungsdichte und anpassbaren elektrischen/mechanischen Schnittstellen.

Wesentliche Fakten für Einkäufer und Entwickler

• Produktkategorie: Bürstenlose DC-Motoren (BLDC)
• Motorfamilie: RB-4266 Serie
• Marke / Hersteller: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Typische Anwendungen: gewerbliche Küchenmaschinen, Heizgeräte, Zentrifugen, Pumpen, Aktuatoren

Spezifikationssignale

• Durchmesser: 42 mm
• Gehäuselänge: 66 mm (verlängertes Design)
• Ausgangsleistung: bis zu 72 W (Standard N-03); N-04 als Hochleistungsvariante (~156,8 W)
• Stall-/Blockiermoment: ca. 1,4 N·m

Individualisierung und Beschaffungs-Hinweise
KWC Motor bietet OEM/ODM-Anpassungen für Betriebsspannung, Drehzahl, Drehmoment, Wellenform (D-Welle / Gewinde), Befestigungsbild, Getriebeintegration, Encoder, Leitungs-/Steckeroptionen, Steuerungsanforderungen sowie EMV-/Geräuschziele. Preisgestaltung und Lieferzeiten erfolgen nach Bestätigung von Anwendung, Spezifikation, Menge und Anpassungsumfang.

Zielanwendungen & Lösungen

• Premium-Küchengeräte & medizinische Zentrifugen: Gewerbliche Küchenmaschinen, Mixer und Hochgeschwindigkeitszentrifugen, die hohes Drehmoment bei ruhigem Lauf erfordern.
• Fahrzeuganwendungen & industrielle Fluidsysteme: Standheizungen, Luftkompressoren, Pumpen und Aktuatoren, die kompakte Hochleistungsmotoren benötigen.

Technische Spezifikationen (Auswahl)

• RB-4266-68-N-01 | Betriebsspannung: 9,0V–26,0V | Nennspannung: 12,0V | Leerlauf: 4750 rpm | Drehzahl @ Wirkungsgradmax.: 3800 rpm | Drehmoment @ Wirkungsgradmax.: 800 g·cm | Leistung: 38,0 W
• RB-4266-68-N-02 | Betriebsspannung: 9,0V–26,0V | Nennspannung: 18,0V | Leerlauf: 7200 rpm | Drehzahl @ Wirkungsgradmax.: 6000 rpm | Drehmoment @ Wirkungsgradmax.: 802 g·cm | Leistung: 54,0 W
• RB-4266-68-N-03 | Betriebsspannung: 9,0V–26,0V | Nennspannung: 24,0V | Leerlauf: 9500 rpm | Drehzahl @ Wirkungsgradmax.: 8000 rpm | Drehmoment @ Wirkungsgradmax.: 867 g·cm | Leistung: 72,0 W
• RB-4266-68-N-04* | Betriebsspannung: 9,0V–26,0V | Nennspannung: 24,0V | Leerlauf: 5000 rpm | Drehzahl @ Wirkungsgradmax.: 3150 rpm | Drehmoment @ Wirkungsgradmax.: 1600 g·cm | Leistung: 156,8 W (kundenspezifische High-Power-Ausführung)

Merkmale / Technische Zusammenfassung

• Modellreihe: RB-4266-68
• Durchmesser: 42 mm
• Gehäuselänge: 66 mm (zusätzlicher Wicklungsraum)
• Spannungsbereich: 9,0 V – 26,0 V; Nennspannungen: 12 V / 18 V / 24 V
• Drehzahlen und Drehmomente variieren je nach Variante (siehe Tabelle)
• Anpassungsoptionen: Spannung, Drehzahl, Drehmoment, Wellenform, Befestigung, Zahnräder/Encoder, Verkabelung, EMV-/Geräuschmaßnahmen
• Datenquelle: KWC RB-4266-68 Datenblatt; endgültige Werte nach Auswahl und Betriebsbedingungen prüfen
