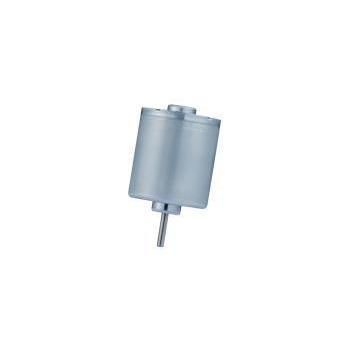

Bürstenloser Motor RB-3640-68 series

BLDC12 V24 V

Produktübersicht

Wesentliche Fakten für Einkäufer/Ingenieure

• Produktkategorie: Bürstenlose DC-Motoren (BLDC)
• Motorfamilie: Außenläufer BLDC
• Marke / Hersteller: KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• Typische Anwendungen: Mischer, Zentrifugen, Lüfter, Pumpen

Technische Kenngrößen

• Durchmesser: 36 mm
• Gehäuselänge: 40 mm
• Drehmoment (Serie max): bis zu 269,9 g·cm

Zielanwendungen & Lösungen

• Medizin & Laborgeräte: Entwickelt für Zentrifugen, Mischer und chirurgische Antriebe; Außenläufer mit hoher Trägheit erhöht die Drehzahlstabilität bei hohen Drehzahlen.
• Industrielle Fluid- und Lufttechnik: Geeignet für leistungsstarke Gebläse/Lüfter, Mikropumpen, Wasserpumpen und elektrische Aktuatoren; hohe Leistungsdichte für laststarke Anwendungen.

Technische Daten (Tabelle)
Modell | Betriebs-Spannungsbereich | Nennspannung | Leerlaufdrehzahl | Drehzahl bei max. Wirkungsgrad | Drehmoment bei max. Wirkungsgrad | Ausgang (bei max. Wirkungsgrad)
RB-3640-68-N-01 | 9.0V - 14.0V | 12.0V | 7.930 rpm | 6.405 rpm | 269,9 g·cm | 26,46 W
RB-3640-68-N-02 | 19.0V - 26.0V | 24.0V | 3.420 rpm | 2.920 rpm | 114,1 g·cm | 11,19 W
RB-3640-68-N-03 | 19.0V - 26.0V | 24.0V | 16.020 rpm | 13.416 rpm | 241,2 g·cm | 33,2 W
RB-3640-68-N-04 | 8.0V - 26.0V | 12.0V | 4.475 rpm | 3.840 rpm | 204,0 g·cm | 8,04 W

Vergleich (Zusammenfassung)
Vergleichsmerkmal | KWC RB-3640-68 (40 mm Außenläufer) | Standard 36 mm Motor
Drehmoment-Glätte | Ausgezeichnet (hohe Trägheit) | Standard
Drehmoment-Ausgang | Sehr hoch (max. 269,9 g·cm) | Durch Bauhöhe begrenzt
Leistungsdichte | Sehr hoch (max. 33,2 W) | Standard
Gehäuselänge | 40 mm (Leistungsvariante) | Variabel

Hinweise zur Anpassung

• Wellenlänge und -typ (D-Welle / gerollt/gewindet), Befestigungsbohrbild
• Leistungsparameter: Spannung, Drehzahl, Drehmoment
• Vormontage-Optionen: Getriebe, Encoder, Leitungen und Anschlüsse
• Steuerplatinen, EMV-Maßnahmen und Geräuschminderung nach Kundenanforderung

Einkaufs-FAQ

• Mindestbestellmenge (MOQ): Flexibel. Muster bestellbar (1–5 Stk.). Pilotläufe typ. 100–500 Stk.; Serienproduktion ab ca. 1.000 Stk. je nach Spezifikation.
• Verpackung: Industrielle Blister-Trays + verstärkte Außenkartons; palettierte Exportverpackung verfügbar.

Merkmale / technische Spezifikationen

• Modellreihe: RB-3640-68 (Varianten N-01 / N-02 / N-03 / N-04)
• Rotortyp: Außenläufer
• Durchmesser: 36 mm
• Gehäuselänge: 40 mm
• Max. Drehmoment: bis zu 269,9 g·cm
• Max. Leerlaufdrehzahl beobachtet: bis zu 16.020 rpm
• Nennspannungen: 12.0 V und 24.0 V je nach Modell
• Betriebsspannungsbereiche: 8.0V–26.0V je nach Variante
• Max. Ausgangsleistung (bei max. Wirkungsgrad): bis zu 33,2 W
• Typische Anwendungen: Mischer, Zentrifugen, Lüfter, Pumpen, medizinische/laborgeräte, Fluid-Handling- und Luftförderanlagen
