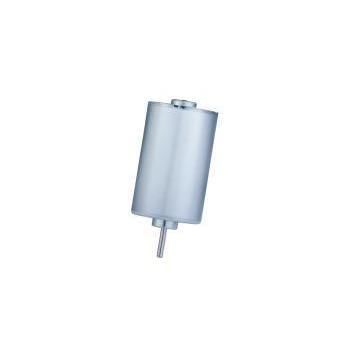

Bürstenloser Motor RB-3657-68 series

BLDC24 V12 V

Produktübersicht
RB-3657-68 ist ein bürstenloser DC-Motor (BLDC) mit Außenläufer, Durchmesser 36 mm und verlängerter Gehäuselänge 57 mm. Die Serie ist in mehreren elektrischen Varianten erhältlich und erreicht in der leistungsstärksten Ausführung bis zu 77,12 W sowie eine Leerlaufdrehzahl von bis zu 27.000 rpm. Damit eignet sie sich als bürstenlose Alternative zu früher eingesetzten Universalmotoren.

Wesentliche Fakten für technische Einkäufer

• Produktkategorie: Bürstenlose DC-Motoren (BLDC)
• Motorfamilie: Außenläufer, 36-mm-Klasse
• Marke / Hersteller: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Typische Anwendungen: Hochgeschwindigkeits-Mixer, Zentrifugen, Gewerbe-Kaffeemaschinen, Handwerkzeuge, Pumpen, Lüfter

Spezifikationssignale

• Durchmesser: 36 mm
• Gehäuselänge (verlängert): 57 mm
• Maximale Leerlaufdrehzahl: 27.000 rpm
• Spitzenleistung: bis zu 77,12 W (RB-3657-68-N-04)

Individuelle Anpassung & Beschaffungsinformationen
KWC Motor bietet OEM/ODM-Anpassungen für Betriebsspannung, Nennspannung, Drehzahl, Drehmoment, Wellenform (D-Welle / Gewinde), Befestigungsbohrungen, Getriebeintegration, Encoder, Kabel-/Steckeroptionen sowie EMV-/Geräuschziele. Elektrische Parameter, Wellenlänge/-typ und EMV-Gegenmaßnahmen werden an die Anwendung angepasst. Preisangaben erfolgen nach Bestätigung von Spezifikation, Menge und Anpassungsanforderungen.

Zielanwendungen & Lösungen
Premium-Küchengeräte & Zentrifugen
Geeignet für Hochgeschwindigkeits-Mixer/Blender, Zentrifugen und Gewerbe-Kaffeemaschinen. Die Außenläufer-Bauweise erhöht das Trägheitsmoment und sorgt für stabilen Lauf bei hohen Drehzahlen.

Elektrowerkzeuge & Fluid-Handling
Anwendbar in handgeführten Elektrowerkzeugen, Hochdruck-Luft-/Wasserpumpen und Lüftern. Mit einer Leistungsdichte von bis zu 77 W unterstützen bestimmte Varianten Dauerbetrieb unter hoher Last.

Technische Spezifikationen
Modell | Betriebsspannungsbereich | Nennspannung | Leerlaufdrehzahl | Drehzahl bei max. Wirkungsgrad | Drehmoment bei max. Wirkungsgrad | Ausgangsleistung
RB-3657-68-N-01 | 9.0V – 16.0V | 12.0V | 3000 rpm | 2595 rpm | 270.0 g·cm | 7.20 W
RB-3657-68-N-02 | 12.0V – 26.0V | 24.0V | 5000 rpm | 4752 rpm | 485.0 g·cm | 23.60 W
RB-3657-68-N-03 | 8.0V – 26.0V | 24.0V | 6900 rpm | 5200 rpm | 428.4 g·cm | 22.92 W
RB-3657-68-N-04 | 8.0V – 26.0V | 24.0V | 27000 rpm | 21000 rpm | 357.0 g·cm | 77.12 W

Beschaffungs- & Produktionshinweise
Keine MOQ für Muster (1–5 Stk.). Pilotbestellungen: 100–500 Stk. Serienproduktion empfohlen ab 1.000 Stk. Musterlieferzeit: 7–14 Tage. 100% Endprüfung; RoHS / REACH konform.

Eigenschaften / technische Spezifikationen

• Modellreihe: RB-3657-68
• Motortyp: Bürstenloser DC-Motor, Außenläufer (BLDC)
• Durchmesser: 36 mm
• Verlängerte Gehäuselänge: 57 mm (ermöglicht leistungsstärkere Wicklungen)
• Max. Ausgangsleistung (RB-3657-68-N-04): 77.12 W
• Max. Leerlaufdrehzahl: 27.000 rpm
• Typische Betriebsspannungsbereiche: 8.0V–26.0V (variiert nach SKU)
• Verfügbare Nennspannungen: 12.0V, 24.0V
• Beispiel-Drehmomente: bis zu 485.0 g·cm (RB-3657-68-N-02)
• Anpassungsoptionen: Spannung, Drehzahl, Drehmoment, Wellenlänge/-typ (D-Welle / Gewinde), Befestigungsbohrungen, Getriebe, Encoder, Kabelbäume, EMV-/Geräuschmaßnahmen
• Anwendungen: Hochgeschwindigkeits-Mixer/Blender, Zentrifugen, Gewerbe-Kaffeemaschinen, Handwerkzeuge, Pumpen, Lüfter
