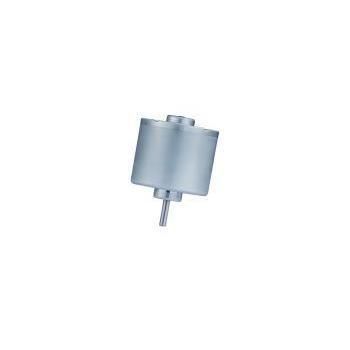

Bürstenloser Motor RB-3630-68 series

BLDC6 V12 V

Produktübersicht
RB-3630-68 ist ein 36 mm Außenläufer-Bürstenloser DC-Motor (BLDC), ausgelegt für kompakte Anwendungen mit ruhigem Lauf bei niedrigen Drehzahlen. Typische Einsatzfelder: elektrisch gesteuerte Vorhänge, Geldautomaten (ATM), Verkaufsautomaten und Ventile. Der 30 mm verlängerte Gehäusekörper erhöht das Trägheitsmoment und die Drehmomentkapazität bis 170.8 g·cm.

Produktfakten für Einkäufer und Konstrukteure

• Produktkategorie: Bürstenlose DC-Motoren
• Motorfamilie: Außenläufer BLDC
• Marke / Hersteller: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Typische Anwendungen: elektrische Vorhänge, Geldautomaten, Verkaufsautomaten, Ventile

Maßgebliche Spezifikationen

• Durchmesser: 36 mm
• Drehmoment: bis zu 170.8 g·cm

Individualisierung und Beschaffungshinweise
KWC Motor bietet OEM/ODM-Anpassungen für Spannung, Drehzahl, Drehmoment, Wellengeometrie, Kabel- oder Steckverbindervarianten, Getriebeintegration, Encoder sowie EMV-/Geräuschanforderungen. Preis- und Lieferzeiten werden nach Bestätigung von Anwendung, Spezifikation und Menge genannt.

Zielanwendungen & Lösungen
Mit einem 36 mm Außenläufer und einem 30 mm verlängerten Gehäuse liefert der RB-3630-68 hohes Trägheitsmoment und Drehmoment (Max.-Wirkungsgrad-Drehmoment bis 170.8 g·cm). Geeignet für:

• Smart Home & Sicherheitssteuerung: motorisierte Vorhänge, automatische Türen/Fenster, Lichtsteuerungen, Zutrittskontrollsysteme — leiser Betrieb und reduzierte Ruckbildung bei niedrigen Drehzahlen.
• Finanz- & kommerzielle Automatisierung: Bargeldausgabemodule von Geldautomaten, Verkaufsautomaten, elektrische Ventile — flaches Profil mit hohem Drehmoment für präzise mechanische Ansteuerung.

Technische Spezifikationen
* Datenquelle: KWC RB-3630-68 Datenblatt. Tiefe Anpassungen für Spannung, Drehzahl und Wellenlänge verfügbar.

Spezifikationstabelle
Modell | Betriebsspannungsbereich | Nennspannung | Leerlaufdrehzahl | Drehzahl bei max. Wirkungsgrad | Drehmoment bei max. Wirkungsgrad | Ausgang (bei max. Wirkungsgrad)
RB-3630-68-N-01 | 9.0V - 14.0V | 12.0V | 2950 rpm | 2251 rpm | 136.9 g·cm | 3.2 W
RB-3630-68-N-02 | 19.0V - 26.0V | 24.0V | 4680 rpm | 3562 rpm | 153.0 g·cm | 5.6 W
RB-3630-68-N-03 | 19.0V - 26.0V | 24.0V | 11900 rpm | 9065 rpm | 170.8 g·cm | 15.9 W
RB-3630-68-N-04 | 5.8V - 12.0V | 6.0V | 3000 rpm | 2300 rpm | 102.0 g·cm | 2.42 W

Anpassungs-Hinweise
Wellenlänge, Wellenform und Befestigungsbohrungen, Vormontage von Getrieben/Encodern sowie EMV-Maßnahmen können projektbezogen angepasst werden. Lieferzeiten und Preise hängen von bestätigten Spezifikationen und Bestellmenge ab.

Purchase-FAQ

• MOQ: Flexible Bestellmengen. Muster 1–5 Stk.; Pilotläufe 100–500 Stk.; Serienproduktion ab ca. 1.000 Stk. empfohlen.
• Zeichnungen / Datenblatt: PDF-Datenblatt und Zeichnungen verfügbar.
• Verpackung: Industrielle Blister-Trays + verstärkte Umkartons; palettierte Exportverpackung möglich.

Charakteristika / Technische Spezifikationen

• Modellreihe: RB-3630-68
• Motortyp: 36 mm Außenläufer BLDC
• Durchmesser: 36 mm
• Verlängerter Gehäusekörper: 30 mm
• Maximal reported torque: bis zu 170.8 g·cm (variantenabhängig)
• Verfügbare Nennspannungen: 6.0V, 12.0V, 24.0V
• Leerlaufdrehzahlen (Varianten): 2950 rpm, 4680 rpm, 11900 rpm, 3000 rpm
• Ausgangsleistungen bei max. Wirkungsgrad: 2.42 W, 3.2 W, 5.6 W, 15.9 W
• Typische Anwendungen: motorisierte Vorhänge, Geldautomaten, Verkaufsautomaten, Ventile, automatische Türen/Fenster, Lichtsteuerungen, Zutrittskontrollen
• Anpassungen: Spannung, Drehzahl, Drehmoment, Wellenform, Getriebeintegration, Encoder, Leitungen/Anschlüsse, EMC-/Geräuschziele
• Qualität: 100% Geräusch- und Stromprüfung; RoHS/REACH-konform
