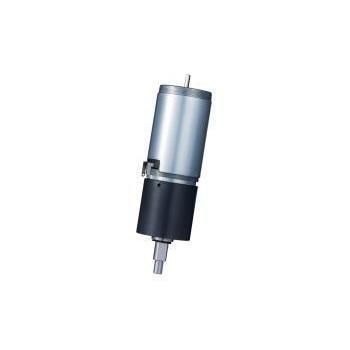

DC-Getriebemotor RP38RC-39605DC

GleichstromPlanetenZahnrad

Produktübersicht
RP38RC-39605DC ist ein 38 mm Planetengetriebemotor von KWC Motor (Dongguan KWC Machinery Co., Ltd.). Hauptanwendung sind elektrische Servolenkungen (EPS). Standardausführung 12 V DC, ausgewählte Varianten erreichen ein Blockiermoment bis 18,1 N·m. Abtriebswelle und Konfigurationen sind anpassbar.

Wesentliche Fakten für Einkäufer und Konstrukteure

• Produktkategorie: Planetengetriebemotoren / Getriebe
• Modellfamilie: RP38RC Serie
• Hersteller: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Typische Anwendungen: EPS, ATV/UTV Lenkung, Agrar-Nachrüstung, leistungsfähige 12 V Aktuatoren

Spezifikationssignale

• Durchmesser (Gehäuse/Getriebe): ~38 mm (Getriebe max. OD 42,5 mm)
• Nennspannung: 12,0 V DC (typisch)

Customization und Beschaffungs-Hinweise
KWC Motor bietet OEM/ODM-Anpassungen für Spannung (24 V auf Anfrage), Drehzahl-/Drehmomentanpassung durch Wicklungsänderungen, Wellenformen (Keilwelle/D-Form), Kabel/Steckverbinder, Getriebeintegration sowie EMV-/Geräuschziele. Preis und Lieferzeit nach Spezifikations- und Mengenfreigabe.

Kernanwendungen & Lösungen

• Elektrische Servolenkung (EPS): Geeignet für PKW, Low-Speed-EVs und Golfwagen; schnelle Reaktion und vorhersehbares Assistenzverhalten.
• Sonderfahrzeuge & Landmaschinen: Einsatz in ATV/UTV, Lenkautomatisierung für Landwirtschaft und schweren automatischen Toren, wo hohes Blockiermoment und Stoßfestigkeit erforderlich sind.
• Industrielle 12 V Antriebe: Kompakte Lösung für niedrige Drehzahlen und hohen Drehmomentbedarf.

Leistungsdaten
Quelle: KWC RP38RC-39605DC Datenblatt. Prüfspannung: 12,0 V DC (Raumtemperatur).

• Beispielvarianten:
• RP38RC-3960-56-DJ01 — 12,0 V; Leerlaufdrehzahl 88 rpm; Leerlaufstrom 0,5 A; Drehmoment @ max. Wirkungsgrad 2,8 N·m; Drehzahl @ max. Wirkungsgrad 70 rpm; Blockiermoment 18,1 N·m
• RP38RC-3960-56-DJ02 — 12,0 V; Leerlaufdrehzahl 140 rpm; Leerlaufstrom 0,6 A; Drehmoment @ max. Wirkungsgrad 2,4 N·m; Drehzahl @ max. Wirkungsgrad 100 rpm; Blockiermoment 13,7 N·m
• RP38RS-3657-75-103 — 12,0 V; Leerlaufdrehzahl 145 rpm; Leerlaufstrom 1,2 A; Drehmoment @ max. Wirkungsgrad 2,7 N·m; Drehzahl @ max. Wirkungsgrad 117 rpm; Blockiermoment 4,1 N·m

Mechanische Hinweise
Gesamtlänge des Motors ca. 145,5 mm. Max. Getriebeaußendurchmesser 42,5 mm; Hauptkörper ~38 mm. Abtriebswelle nach Kundenvorgabe anpassbar.

Warum ein KWC EPS-Getriebemotor?

• Automotive-orientiertes Design: EMV/EMI-Unterdrückungsoptionen und Materialien/Schmierstoffe für erweiterte Temperaturbereiche (z. B. -40°C bis +85°C bei kundenspezifischer Auslegung).
• Flexible Anpassung: Wicklungs- und Übersetzungsoptionen, Abtriebswellen (Spline / D), wasserdichte Steckverbinder und kundenspezifische Kabellängen.
• Hohe Zuverlässigkeit: Verstärktes Metallgetriebe, 100% Endprüfung inkl. Last- und Geräuschprüfung.

Beschaffungs-FAQ (Kurzfassung)

• Hauptanwendung: Vorwiegend EPS; ebenso ATV/UTV, Agrar-Nachrüstung und 12 V Hochdrehmoment-Aktuatoren.
• Bedeutung Blockiermoment 18,1 N·m: Maximales Drehmoment bei blockierter Welle zur Überwindung von Reib- und Stoßmomenten im Lenkstrang.
• 24 V Version: Möglich durch Wicklungsanpassung; erfordert Spezifikationsprüfung.

Eigenschaften / Technische Daten

• Modellfamilie: RP38RC
• Beispielmodell: RP38RC-39605DC
• Nennspannung: 12,0 V DC
• Durchmesser: ~38 mm (Getriebe max. OD 42,5 mm)
• Gesamtlänge: ca. 145,5 mm
• Blockiermoment: bis 18,1 N·m (DJ01 Variante)
• Leerlaufdrehzahlen: Beispiele 88 / 140 / 145 rpm
• Leerlaufströme: Beispiele 0,5 / 0,6 / 1,2 A
• Betriebstemperatur (möglich): -40°C bis +85°C
• Individualisierung: Spannung, Wicklung, Welle, Steckverbindungen, Getriebeintegration, EMV-/Geräuschziele
• Mechanische Hinweise: kundenspezifische Abtriebswelle; verstärktes Metallgetriebe
• Qualität: 100% Endprüfung mit Last- und Geräuschtests
