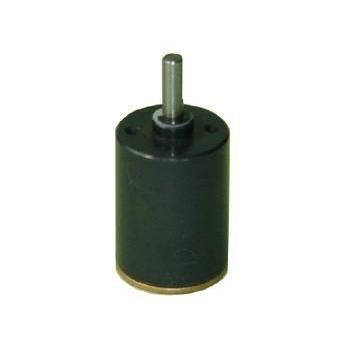

Planeten-Mikrogetriebe RP16

koaxialmit Vollwelle0 - 0,1 Nm

Produktübersicht
RP16 ist ein 16 mm Planetengetriebe / Getriebemotor von KWC Motor, ausgelegt für platzbegrenzte Geräte wie elektronische Schlösser, optische Instrumente und präzisionsmedizinische Geräte. Es kombiniert ein metallisches Planetengetriebe mit einem Innenzahnring aus Pulvermetall und bietet mehrstufige Übersetzungen von 1:4 bis 1:509, Nenndrehmomente bis 0,30 N·m und kurzzeitige Spitzenmomente bis 0,90 N·m.

Wesentliche Fakten für Einkäufer und Konstrukteure

• Produktkategorie: Planetengetriebe / Getriebemotor
• Modell: RP16
• Hersteller: KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• Typische Anwendungen: Smart Locks, optische Instrumente, medizinische Präzisionsgeräte, Miniaturaktuatoren

Spezifikationsmerkmal

• Außendurchmesser: 16 mm

Individualisierung & Beschaffungshinweise
KWC Motor bietet OEM/ODM‑Anpassungen für Spannung, Drehzahl, Drehmoment, Wellenform, Kabel/Stecker, Getriebeintegration sowie akustische/EMV‑Ziele. Preise und Lieferzeiten hängen von bestätigten Spezifikationen, Menge und Anpassungsumfang ab.

Kernanwendungen & Lösungen
Intelligente Sicherheit & elektronische Schlösser
Die kompakte Bauform (16 mm) passt in Schlossgehäuse für Fingerabdruckschlösser, Tresorschlösser und Hotelschlösser. Kurzzeitiges Anti‑Vandalismus‑Drehmoment bis 0,9 N·m ermöglicht zuverlässiges Schließen/Öffnen des Riegels.

Präzisionsgeräte & Robotik
Einsetzbar in Mikro‑Roboter‑Gelenken, Infusions‑/Spritzenpumpen und optischen Justiersystemen. Mehrstufige Planetenoptionen ermöglichen feine Drehzahlregelung und gleichmäßige Drehmomentabgabe.

Technische Daten des RP16‑Getriebes
Übersetzung | Stufen | Länge L (mm) | Nennmoment | Max. Momentanmoment | Wirkungsgrad
1/4 ~ 1/6 | 1 | 12.3 ±0.5 | 0.03 N·m (0.3 kg·cm) | 0.09 N·m | 90%
1/16 ~ 1/36 | 2 | 15.9 ±0.5 | 0.12 N·m (1.2 kg·cm) | 0.36 N·m | 81%
1/64 ~ 1/216 | 3 | 19.5 ±0.5 | 0.24 N·m (2.4 kg·cm) | 0.72 N·m | 73%
1/256 ~ 1/509 | 4 | 23.1 ±0.5 | 0.30 N·m (3.0 kg·cm) | 0.90 N·m | 66%

Spezifikationshinweise
* Getriebe-Außendurchmesser: 16 mm.
* Innenzahnring aus Pulvermetall.
* Maximale radiale Belastung der Abtriebswelle: ≤ 5 N.

Qualität, Materialien und Optionen

• Innenzahnring gefertigt durch Pulvermetallurgie für hohe Festigkeit und Verschleißfestigkeit.
• Typische Lagerung: Sleeve bearings; radialer Backlash ≤ 0.08 mm.
• Abtriebswellenoptionen: D‑Welle, Gewindewelle, doppelte Flachwelle.
• Motorkompatibilität: Miniatur‑DC‑Motoren 3 V–12 V.
• Schmieroption: Weittemperaturfett (-15°C bis +80°C).
• 100% Geräusch‑ und Leerlaufstromprüfung; RoHS / REACH konform.

Kauf‑ & Entwicklungs‑FAQ

• F: Wie wird der Preis ermittelt? Preis abhängig von Anwendung, Spezifikationen, Menge und Anpassung; Angebot auf Anfrage.
• F: Sind Muster und Zeichnungen verfügbar? Ja — Muster, Außenmaße und Spezifikationsblätter können auf Anfrage bereitgestellt werden.
• F: Kann RP16 eine bestehende Motor/Getriebe‑Lösung ersetzen? Ja, nach Prüfung von Abmessungen, Wellentyp, Spannung, Drehzahl und Lastprofil.

Technische Merkmale / Spezifikationen

• Modell: RP16
• Produktkategorie: Planetengetriebe / Getriebemotor
• Hersteller: KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• Außendurchmesser: 16 mm
• Innenzahnringmaterial: Powder metal
• Übersetzungsbereich: 1:4 bis 1:509
• Verfügbare Stufen: 1–4
• Längen L (mm): 12.3 ±0.5; 15.9 ±0.5; 19.5 ±0.5; 23.1 ±0.5
• Nennmomente: 0.03, 0.12, 0.24, 0.30 N·m
• Max. Momentanmomente: bis 0.90 N·m
• Wirkungsgrade: 90%, 81%, 73%, 66%
• Max. radiale Belastung Abtriebswelle: ≤ 5 N
• Radiales Spiel: ≤ 0.08 mm
• Lagerung: sleeve bearings
• Motorspannung: 3 V–12 V
• Abtriebsoptionen: D‑Welle, Gewinde, doppelte Flachwelle
• Schmierung: -15°C bis +80°C (optional)
• Qualität: 100% Geräusch‑ und Leerlaufstromtest; RoHS / REACH
• Customization: OEM/ODM Support für Spannung, Drehzahl, Drehmoment, Wellenkonstruktion, Steckverbinder, Integration, Steuerung und EMC/Lärmziele
