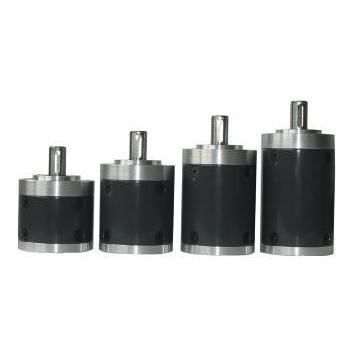

BLDC-Getriebemotor RP52

Planetenkoaxialmit Vollwelle

Produktübersicht
RP52 ist ein 52 mm Planetengetriebemotor / Planetengetriebe von KWC Motor. Er verfügt über eine abtriebsseitige Lagerung mit Kugellagern, eine standardmäßige 12 mm Abtriebswelle und Übersetzungsbereiche von ca. 1/3,6 bis 1/307. Das Nennmoment beträgt bis zu 30 N·m, Spitzenmoment kurzfristig bis 90 N·m. Konzipiert für die Integration in mobile Plattformen und industrielle Anwendungen mit kompakter, hochübersetzender Kraftübertragung.

Wesentliche Fakten für Einkäufer und Konstrukteure

• Produktkategorie: Planetengetriebe & Getriebemotoren
• Modell: RP52
• Marke / Hersteller: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Typische Anwendungen: AGV/AMR-Radantriebe, mobile Fahrwerke, Winden, PV-Tracker, Baumaschinen-Aktuatoren

Spezifikationssignale

• Gehäusedurchmesser: 52 mm
• Abtriebswelle: 12 mm (Passfedernut / D-Profil als Option)
• Lagerung: Kugellager zur Aufnahme radialer und axialer Lasten

Kernanwendungen & Lösungen

• Schwerlast-AGVs & mobile Fahrwerke: Geeignet für Lagerlogistik-AGVs, AMRs und Serviceroboter-Fahrwerke. Liefert bis zu 30 N·m Dauer-/Nennmoment und eine 12 mm Welle zur direkten Ansteuerung von Naben-/Radsystemen mit hohen Lasten.
• Industriewinden & Engineering-Equipment: Einsetzbar bei Offroad-Winden, PV-Trackern und Baumaschinenaktuatoren. Die Abtriebslagerung trägt radiale Lasten bis 300 N und axiale Schubkräfte bis 200 N für raue Außeneinsätze.

Technische Spezifikationen RP52
Übersetzung | Stufen | Länge L (mm) | Nennmoment | Max. Momentanmoment | Wirkungsgrad
1/3,6 ~ 1/5,33 | 1 | 45,7 ±0,5 | 3 N·m | 9 N·m | 90%
1/13 ~ 1/28 | 2 | 57,2 ±0,5 | 12 N·m | 36 N·m | 81%
1/43 ~ 1/121 | 3 | 68,5 ±0,5 | 24 N·m | 72 N·m | 73%
1/154 ~ 1/307 | 4 | 79,8 ±0,5 | 30 N·m | 90 N·m | 66%

Mechanische Parameter

• Getriebe-Außendurchmesser: 52 mm
• Wellendurchmesser: 12 mm (Serie; optional Passfedernut / D-Profil)
• Abtriebswelle mit Kugellagern
• Max. radiale Last: 300 N
• Max. axiale Last: 200 N
• Max. Einpresskraft: 300 N

Anpassung und Beschaffungshinweise
KWC Motor unterstützt OEM/ODM-Anpassungen für Spannung, Drehzahl, Drehmoment, Wellengeometrie, Kabel/Steckverbinder, Getriebeintegration und Steuerungsanforderungen. Preis und finale Spezifikationen werden nach Festlegung von Anwendung, Stückzahl und Anpassungsumfang bestätigt.

Warum KWC RP52?

• Hohe Nenn- und Spitzenmomente: Bis zu 30 N·m Nennmoment und 90 N·m kurzfristiges Spitzenmoment für Stoßereignisse.
• Deutliche radial/axial Belastbarkeit: Kugellager-Auslegung trägt radiale Lasten bis 300 N und axiale Kräfte bis 200 N.
• Flexible Wellen- und Motoranbindung: Standard 12 mm Welle mit Optionen Passfeder, D-Profil oder Verzahnung; passend für 50 mm Motorfamilien oder stärkere BLDC-Antriebe.
• Integrationsoptionen: Dichtung-/IP-Upgrades, Encoder- und Anschlussoptionen auf Anfrage verfügbar.

Einkaufs-FAQ (Auswahl)

• F: Worin unterscheidet sich RP52 vom RP48? A: RP52 erhöht radiale Last von 200 N auf 300 N, axiale Last von 100 N auf 200 N, Nennmoment von 20 N·m auf 30 N·m und Momentanspitzenmoment von 60 N·m auf 90 N·m.
• F: Welcher Wellendurchmesser und gibt es eine Passfeder? A: Serienmäßig 12 mm Vollwelle. Passfeder, D-Profil oder kundenspezifische Bearbeitungen nach Zeichnung sind verfügbar.
• F: Eignet sich das Getriebe für AGV-Plattformen? A: Ja. 300 N radiale Tragfähigkeit und 90 N·m Stoßresistenz sind für schwere AGV-Radlasten und Impact-Fälle ausgelegt.

Eigenschaften / Technische Spezifikationen

• Modell: RP52
• Außendurchmesser Getriebe: 52 mm
• Reduktionsbereiche: ~1/3,6 bis ~1/307 (je nach Stufen)
• Typische Längen L: 45,7 ±0,5 mm (1 Stufe), 57,2 ±0,5 mm (2 Stufen), 68,5 ±0,5 mm (3 Stufen), 79,8 ±0,5 mm (4 Stufen)
• Nennmomente (Beispiele): 3 N·m / 12 N·m / 24 N·m / 30 N·m
• Momentane Max.-Momente (Beispiele): 9 N·m / 36 N·m / 72 N·m / 90 N·m
• Wirkungsgrad: 66%–90% je nach Übersetzung und Stufen
• Standardabtriebswelle: 12 mm (Optionen: Passfeder, Verzahnung, D-Profil)
• Lager: Kugellager
• Max. radiale Last: 300 N
• Max. axiale Last: 200 N
• Max. Einpresskraft: 300 N
