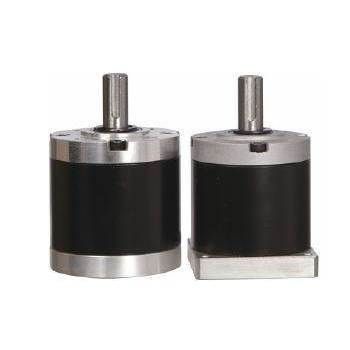

Planetengetriebe RP56

koaxialmit Keilbohrung20 - 50 Nm

Produktübersicht
RP56 ist ein Planetengetriebe (Planetengetriebemotor / Getriebe) für schwerlastfähige mobile Plattformen und industrielle Hebe‑Anwendungen. Nenn-Außendurchmesser: 60 mm (vor Konstruktion/Bestellung anhand freigegebener Zeichnung bestätigen). Standard-Achsdurchmesser: 12 mm. Übersetzungsbereich: 1:3,6 bis 1:307. Nennmoment bis 45 N·m, kurzzeitiges Spitzenmoment bis 110 N·m; Ausgang unterstützt durch Kugellager.

Wesentliche Fakten für technische Einkäufer

• Produktkategorie: Planetary Gear Motors & Gearboxes
• Modell: RP56
• Hersteller / Marke: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Typische Anwendungen: Schwerlast-AGV & mobile Roboter, Industriewinden und Hebeausrüstung

Spezifikationshinweise

• Nenn-Außendurchmesser: 60 mm (Zeichnung prüfen)
• Abtriebswellendurchmesser: 12 mm (Passfeder, Doppel-D oder Gewinde möglich)

Kernanwendungen & Lösungen

• Schwerlast-AGV & mobile Roboter: Geeignet für Hafenlogistik-AGV, schwerlastfähige AMR-Fahrwerke und Service-Roboter. RP56 liefert bis zu 45 N·m Dauer-Nennmoment und kann mit kugelgelagerter Abtriebswelle Räder/Motoren direkt antreiben.
• Industriewinden & Baumaschinen: Anwendbar für Elektrowinden, Hebegeräte und PV-Tracker. Radiale Tragfähigkeit 400 N und Einpressfestigkeit 300 N sichern robuste Außenanwendung.

Technische Daten des RP56-Getriebes
Übersetzung | Stufen | Länge L (mm) | Nennmoment | Max. Momentanmoment | Wirkungsgrad
1/3,6 ~ 1/5,33 | 1 | 40,3 ±0,5 | 4 N·m | 12 N·m | 90%
1/13 ~ 1/28 | 2 | 53,8 ±0,5 | 18 N·m | 50 N·m | 81%
1/43 ~ 1/121 | 3 | 67,2 ±0,5 | 36 N·m | 100 N·m | 73%
1/154 ~ 1/307 | 4 | 80,6 ±0,5 | 45 N·m | 110 N·m | 66%

Mechanische Parameter

• Abtriebsausführung: Kugellagergetragene Abtriebswelle
• Max. radiale Last: 400 N
• Max. axiale Last: 120 N
• Max. Einpresskraft: 300 N

Anpassung & Beschaffungs-Hinweise

• OEM/ODM-Anpassungen für Spannung, Drehzahl, Drehmoment und Wellenbauform möglich
• Abtriebswellen-Optionen: 12 mm; Passfeder, Doppel-D oder Gewinde erhältlich
• Schutzoptionen: optionale IP54 / IP65 Dichtung für staubige oder feuchte Außenbedingungen
• Steuerungs-, Geräusch- und EMV-Anforderungen können auf Anfrage berücksichtigt werden

Eigenschaften / Technische Spezifikationen

• Modell: RP56
• Nenn-Außendurchmesser: 60 mm
• Abtriebswellendurchmesser: 12 mm (Passfedernut anpassbar)
• Lagerart: Standard-Kugellager
• Übersetzungsbereiche: 1:3,6–1:5,33 (1 Stufe); 1:13–1:28 (2 Stufen); 1:43–1:121 (3 Stufen); 1:154–1:307 (4 Stufen)
• Längen L je Stufe: 1 Stufe 40,3 ±0,5 mm; 2 Stufen 53,8 ±0,5 mm; 3 Stufen 67,2 ±0,5 mm; 4 Stufen 80,6 ±0,5 mm
• Nennmomente je Stufe: 1 Stufe 4 N·m; 2 Stufen 18 N·m; 3 Stufen 36 N·m; 4 Stufen 45 N·m
• Max. Momentanmomente je Stufe: 12 N·m; 50 N·m; 100 N·m; 110 N·m
• Wirkungsgrade: 90%, 81%, 73%, 66%
