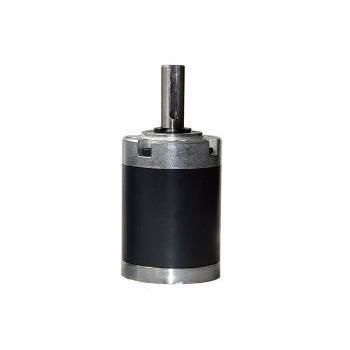

Planetengetriebe RP42

koaxialmit Vollwelleverkeilte Welle

Produktübersicht

• RP42 ist ein 42 mm Planetengetriebe / Getriebemotor für anspruchsvolle industrielle Automatisierung und Robotik. Serie mit Kugellagerstützung, radiale Last bis 200 N, axiale Last bis 100 N, Übersetzungen 1:3.7 bis 1:721, Nennmoment bis 15 N·m, kurzzeitiges Spitzenmoment bis 38 N·m.

Wesentliche Fakten für Einkäufer und Konstrukteure

• Produktkategorie: Planetary Gear Motors & Gearboxes
• Motorfamilie: Planetengetriebe / Getriebemotor
• Marke / Hersteller: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Typische Anwendungen: Industrieautomation, AGV/AMR, Robotik, Präzisionsgeräte

Spezifikationssignal

• Durchmesser: 42 mm

Customization und Beschaffungs-Hinweise

• OEM/ODM-Optionen: Spannung, Drehzahl, Drehmoment, Wellenausführung (8 mm Standard, 10 mm optional), Kabel/Stecker, Integration, Steuerungsanforderungen, Schall/EMV-Ziele.
• Preisgestaltung: Angebot nach Bestätigung von Anwendung, Spezifikation, Menge und Anpassungsanforderungen.

Kernanwendungen & Lösungen

• Schwerlast-Industrieautomation & AGV: geeignet für Radnabenantriebe von AGVs, automatische Verpackungsmaschinen und Schwerlast-Ventilantriebe; Nennmoment bis 15 N·m und Axiallast bis 100 N – geeignet als Antriebskern mobiler Roboter.
• Großrobotik & Spezialgeräte: eingesetzt in Fahrwerken von Inspektionsrobotern, Gelenken von Roboterarmen und medizinischen Reha-Exoskeletten; 38 N·m Stoßfestigkeit erhöht die Zuverlässigkeit bei Kollisionen oder Notstopps.

Technische Spezifikationen des RP42 (Tabelle)
Übersetzungsverhältnis | Stufen | Länge L (mm) | Nennmoment | Max. Momentanmoment | Wirkungsgrad
1/3.7 ~ 1/5.2 | 1 | 34.0 | 1.5 N·m | 3 N·m | 90%
1/14 ~ 1/27 | 2 | 44.2 | 4 N·m | 12 N·m | 81%
1/50 ~ 1/139 | 3 | 54.4 | 10 N·m | 25 N·m | 73%
1/189 ~ 1/721 | 4 | 64.6 | 15 N·m | 38 N·m | 66%

Mechanische Parameter

• Getriebe-Außendurchmesser: 42 mm
• Abtriebswellendurchmesser: 8 mm Standard (10 mm optional)
• Abtriebswelle auf Kugellagern gelagert
• Maximale radiale Last: 200 N
• Maximale axiale Last: 100 N
• Stoßfestigkeit (momentan): bis zu 38 N·m

Konstruktions- und Qualitäts-Hinweise

• Lastträger: radiale Kapazität bis 200 N durch Kugellagerstützung und robuste Zahnradmaterialien.
• Montage: Einpressprüfung mit einer Presskraft bis 150 N; Radialspiel kontrolliert innerhalb 0,06 mm.
• Umweltoption: Weittemperaturfett verfügbar für -15°C bis +80°C.

Kauf-FAQ (Auszug)

• Unterschied zu RP38: RP42 bietet höhere Drehmoment- und Tragfähigkeitswerte (RP42 Nennmoment bis 15 N·m, momentanes 38 N·m, radial 200 N; RP38: 8 N·m, 24 N·m, 150 N).
• Extreme Anwendungen: geeignet für AGV/AMR, schwere Automatiktüren, Gelenke industrieller Roboterarme und Systeme mit hohen Drehmomentanforderungen.
• Einpresskraft: Abtriebswelle verträgt bis zu 150 N Presskraft für sichere Press-Fit-Montage.

Eigenschaften / technische Spezifikationen

• Modell / Serie: RP42
• Marke / Hersteller: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Durchmesser: 42 mm
• Reduktionsverhältnisse: 1:3.7 bis 1:721
• Stufen: 1 bis 4
• Längen L (mm) je Stufe: 34.0 / 44.2 / 54.4 / 64.6
• Nennmoment je Stufe: 1.5 / 4 / 10 / 15 N·m
• Max. Momentanmoment je Stufe: 3 / 12 / 25 / 38 N·m
• Wirkungsgrad je Stufe: 90% / 81% / 73% / 66%
• Abtriebswellen-Optionen: 8 mm Standard, 10 mm optional; Passfeder, Gewinde oder D-Form möglich
• Lagerart: standard Kugellager
• Max. radiale Last: 200 N
• Max. axiale Last: 100 N
• Einpress-/Montageprüfung: bis 150 N
• Radialspiel: ≤ 0,06 mm
• Optionen: Wellenprofil, Motoranpassung, Weittemperaturfett (-15°C bis +80°C)
