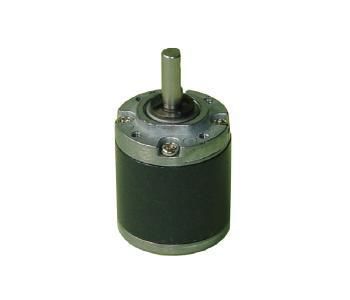

Planeten-Mikrogetriebe RP22

koaxialmit Vollwelle0 - 0,1 Nm

Produktübersicht
RP22 ist ein 22 mm Planetengetriebe / Getriebemotor, geeignet für motorisierte Vorhänge, präzise Medizingeräte und Automatisierungstechnik. Es verwendet Pulvermetallzahnräder und eine optimierte Lagerstützstruktur für höhere radiale/axiale Belastbarkeit und langfristige Stabilität im Dauerbetrieb. Außendurchmesser: 22 mm; Wellendurchmesser: 4 mm; maximale Presskraft auf die Abtriebswelle bis 50 N.

Wichtige Fakten für technische Einkäufer

• Produktkategorie: Planetengetriebe & Getriebemotoren
• Motorfamilie: Planetengetriebe
• Marke / Hersteller: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Typische Anwendungen: elektrische Vorhänge, Smart Locks, präzise Medizingeräte, Automatisierung

Spezifikationssignale

• Durchmesser: 22 mm
• Wellendurchmesser: 4 mm

Anpassung und Beschaffungs‑Hinweise
KWC Motor bietet OEM/ODM‑Anpassungen für Spannung, Drehzahl, Drehmoment, Wellenausführung, Leitungs‑/Steckeranforderungen, Getriebeintegration, Steuerungsoptionen sowie Geräusch‑/EMV‑Ziele. Die Preisfestlegung erfolgt nach Bestätigung von Anwendung, Spezifikation, Menge und Anpassungsanforderungen.

Kernanwendungen & Lösungen

• Smart Home & motorisierte Vorhänge: Entwickelt für motorisierte Jalousien, Rohrmotoren und automatische Türschlösser. Pulvermetallzahnräder ermöglichen leisen Lauf und tragen Zugkräfte beim Heben/Senken.
• Medizintechnik & Automatisierung: Geeignet für Präzisions‑Infusionspumpen, chirurgische Instrumente und kompakte Roboterarme. Axiale Tragfähigkeit (max. 6 N) passend für Gewindetriebe, Schubstangen und kleine Linearantriebe.

Technische Spezifikationen RP22‑Getriebe
Datenquelle: KWC RP22 Datenblatt. Kompatibel mit 22 mm Gleichstrommotoren, bürstenbehaftet oder bürstenlos.
Übersetzungsverhältnis | Stufen | Länge L (mm) | Nennmoment | Max. Momentanmoment | Wirkungsgrad
1/4 ~ 1/6 | 1 | 14,4 ±0,5 | 0,03 N·m | 0,09 N·m | 90%
1/16 ~ 1/24 | 2 | 17,9 ±0,5 | 0,12 N·m | 0,36 N·m | 81%
1/64 ~ 1/107 | 3 | 21,4 ±0,5 | 0,24 N·m | 0,72 N·m | 73%
1/256 ~ 1/509 | 4 | 24,9 ±0,5 | 0,30 N·m | 0,90 N·m | 66%

Mechanische Parameter
Getriebeaußendurchmesser: 22 mm. Wellendurchmesser: 4 mm. Maximale radiale Belastung der Abtriebswelle: 8 N. Maximale axiale Belastung: 6 N. Maximale Presskraft: 50 N.

Warum das KWC RP22 Planetengetriebe wählen?

• Pulvermetallzahnräder und optimierte Lagerung bieten verbesserte Stoßfestigkeit und Presskraft bis 50 N.
• Flexible Anpassung für 22 mm Bürsten‑ oder BLDC‑Motoren (z. B. RS‑2230); Abtriebswellenoptionen: D‑Welle, Gewindewelle, Rändelwelle; optionale Schmierstoffe für −15°C bis +80°C.
• Präzise Montage mit radialem Spiel ≤ 0,08 mm; RoHS / REACH konform.

Hinweise zum Einkauf
Empfohlene maximale Eingangs­drehzahl des Motors: unter 8.000 U/min halten, um beschleunigte Fettabnutzung und Zahnradverschleiß zu vermeiden. Für höhere Drehzahlen sind kundenspezifische Schmierstofflösungen möglich.

Merkmale / technische Spezifikationen

• Modell: RP22
• Marke: KWC Motor
• Getriebeaußendurchmesser: 22 mm
• Wellendurchmesser: 4 mm
• Übersetzungsverhältnisse: 1/4 bis 1/509 (1–4 Stufen)
• Längen L (mm): 1‑Stufe 14,4 ±0,5; 2‑Stufen 17,9 ±0,5; 3‑Stufen 21,4 ±0,5; 4‑Stufen 24,9 ±0,5
• Nennmoment: 0,03 / 0,12 / 0,24 / 0,30 N·m (je nach Stufengruppe)
• Max. Momentanmoment: 0,09 / 0,36 / 0,72 / 0,90 N·m
• Wirkungsgrad: 90% / 81% / 73% / 66%
• Max. radiale Last: 8 N
• Max. axiale Last: 6 N
• Max. Presskraft: 50 N
• Zahnräder: Pulvermetall
• Radiales Spiel: ≤ 0,08 mm
• Kompatibilität: Für Φ22 DC‑Motoren (bürstenbehaftet oder bürstenlos)
