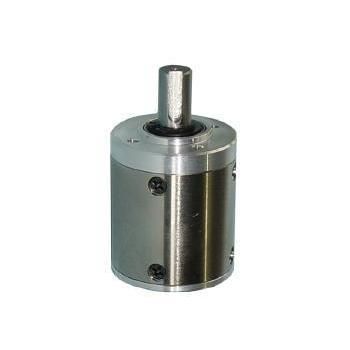

Planetengetriebemotor RP38

koaxialmit Keilbohrung5 - 10 Nm

Produktübersicht
RP38 ist ein 38 mm Planetengetriebe / Getriebemotor von KWC Motor, konzipiert für Industrieautomation, Robotik und kompakte Antriebssysteme. Abtriebswelle mit Kugellagerung bietet erhöhte radiale Tragfähigkeit (150 N) und axiale Unterstützung (80 N); Nennmoment bis 8,0 N·m, kurzzeitiger Spitzenwert bis 24 N·m.

Wesentliche Fakten für Konstrukteure und Einkäufer

• Produktkategorie: Planetengetriebemotoren & Getriebe
• Modell: RP38
• Hersteller: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Typische Anwendungen: Industrieautomation, Robotik, Inspektionsgeräte, medizintechnische Aktoren

Anpassung und Beschaffungshinweise

• OEM/ODM-Anpassungen möglich für Spannung, Drehzahl, Drehmoment, Wellenform (D‑Form, Passfeder, Gewinde), Kabel/Stecker, Getriebeintegration und Steuerungselektronik
• Preis und Lieferzeit nach Bestätigung von Spezifikation, Menge und Anpassungsumfang

Kernanwendungen & Lösungen

• Schwerlast-Industrieautomation: Förderbänder, Verpackungsmaschinen, Ventilantriebe — geeignet für erhöhte radiale/axiale Belastungen und zeitweise Stoßeinwirkungen.
• Robotik & Spezialgeräte: Antriebe für Inspektionsroboterfahrwerke, Gelenke von Roboterarmen, medizintechnische Geräte — 24 N·m Stoßfestigkeit schützt die Mechanik bei Kollisionen oder Not-Halts.

Technische Spezifikationen RP38 (laut Datenblatt)
Übersetzungsverhältnis | Stufen | Länge L (mm) | Nennmoment | Max. kurzzeitiges Moment | Wirkungsgrad
1/4 ~ 1/6 | 1 | 30,0 | 0,8 N·m | 2,4 N·m | 90%
1/16 ~ 1/36 | 2 | 39,5 | 3,0 N·m | 9,0 N·m | 81%
1/64 ~ 1/216 | 3 | 49,2 | 6,0 N·m | 18 N·m | 73%
1/256 ~ 1/1296 | 4 | 58,7 | 8,0 N·m | 24 N·m | 66%

Mechanische Parameter
Getriebe-Außendurchmesser: 38 mm. Wellendurchmesser: 8 mm (D‑Form 7 mm optional). Abtriebswelle mit Kugellagerung. Max. radiale Last: 150 N. Max. axiale Last: 80 N. Typisches radiales Spiel: ≤ 0,06 mm. Einpresstest: Welle für Presskraft bis 120 N ausgelegt. Optionales Weittemperaturfett: −15 °C bis +80 °C.

Merkmale / Technische Spezifikationen

• Modell / Serie: RP38
• Durchmesser: 38 mm
• Wellendurchmesser: 8 mm (7 mm D‑Form optional)
• Übersetzungsbereich: 1:4 bis 1:1296
• Nennmoment: bis 8,0 N·m (stufenabhängig)
• Max. Momentanmoment: bis 24 N·m
• Max. radiale Last: 150 N
• Max. axiale Last: 80 N
• Wirkungsgrade (typ.): 90% / 81% / 73% / 66%
• Längen L: 30,0 / 39,5 / 49,2 / 58,7 mm
• Abtriebsoptionen: D‑Form, Passfeder, Gewinde
• Lagerung: Kugellager serienmäßig
• Radiales Spiel: ≤ 0,06 mm
