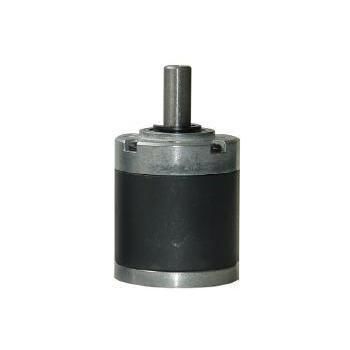

Planeten-Mikrogetriebe RP36

koaxialmit Vollwelle1 - 5 Nm

Produktübersicht
RP36 ist eine 36 mm Planetengetriebe-/Getriebemotor-Baureihe zur Integration mit 36 mm Motorplattformen. Die Abtriebsseite ist mit Wälzlagern ausgeführt und trägt Radiallasten bis 100 N sowie Axiallasten bis 50 N. Verfügbare Übersetzungsbereiche: 1/3,7–1/5,2, 1/14–1/27, 1/51–1/139, 1/189–1/721. Nenn-Dauerdrehmoment bis 5,0 N·m; kurzzeitiges/stoßartiges Moment bis 12 N·m.

Wesentliche Fakten für Einkäufer und Konstrukteure

• Produktkategorie: Planetary Gear Motors & Gearboxes
• Motor-Familie: Planetary Gear Motor / Gearbox (36 mm Klasse)
• Marke / Hersteller: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Typische Anwendungen: industrielle Automatisierung, Robotergelenke, automatische Türen, Fördertechnik

Spezifikationssignale

• Durchmesser: 36 mm
• Welle: 8 mm Standard (7 mm D-Form Option)

Anpassung und Beschaffungs-Hinweise

• KWC Motor bietet OEM/ODM-Anpassungen: Spannung, Drehzahl, Drehmoment, Wellenausführung (Double-D, Passfeder, Gewinde), Kabel/Stecker, Encoder- und Steuerplatinenintegration, Materialverstärkungen, Geräusch-/EMV-Ziele.
• Preis und Lieferzeit werden nach Bestätigung von Anwendung, Spezifikationen, Stückzahl und Anpassungsumfang angegeben.

Kernanwendungen & Lösungen

• Industrieroboter & Robotikgelenke: Entwickelt für Roboter-Gelenke, AGV-Nabenantriebe und automatische Schweißanlagen. Sorgt für präzise Lastaufnahme dank kugelgelagertem Abtrieb und bis zu 5,0 N·m Dauerdrehmoment.
• Automatik-Türen & Förderanlagen: Einsetzbar in gewerblichen Schiebetüren, Industrietransportbändern und schweren rotierenden Displays. Verträgt kurzzeitige Anlauf-/Stoßmomente bis 12 N·m bei hohen Trägheitslasten.

Technische Spezifikationen des RP36-Getriebes (Tabelle)
Übersetzung | Stufen | Länge L (mm) | Nennmoment | Max. Momentanmoment | Wirkungsgrad
1/3,7 ~ 1/5,2 | 1 | 26,5 ±0,5 | 0,5 N·m | 1,5 N·m | 90%
1/14 ~ 1/27 | 2 | 32,7 ±0,5 | 2,0 N·m | 6,0 N·m | 81%
1/51 ~ 1/139 | 3 | 39,0 ±0,5 | 4,0 N·m | 10 N·m | 73%
1/189 ~ 1/721 | 4 | 45,0 ±0,5 | 5,0 N·m | 12 N·m | 66%

Mechanische Parameter
Getriebe-Außendurchmesser: 36 mm. Wellendurchmesser: 8 mm (7 mm D-Form Option). Abtriebswelle mit Kugellagern. Max. radiale Last: 100 N. Max. axiale Last: 50 N. Max. Presskraft: 120 N. Kurzzeitiges Stoßmoment bis 12 N·m. Radiales Spiel ≤ 0,07 mm.

Eigenschaften / Technische Spezifikationen

• Modell / Serie: RP36
• Außendurchmesser: 36 mm
• Welle: 8 mm (Option 7 mm D)
• Lager: Rillenkugellager am Abtrieb
• Max. radiale Last: 100 N
• Max. axiale Last: 50 N
• Max. Presskraft: 120 N
• Nenn-Dauerdrehmoment: bis zu 5,0 N·m je nach Übersetzung
• Max. kurzzeitiges/stoßartiges Drehmoment: bis zu 12 N·m
• Verfügbare Übersetzungsbereiche: 1/3,7 ~ 1/5,2, 1/14 ~ 1/27, 1/51 ~ 1/139, 1/189 ~ 1/721
• Länge L (mm) nach Stufen: 1-Stufe 26,5 ±0,5; 2-Stufen 32,7 ±0,5; 3-Stufen 39,0 ±0,5; 4-Stufen 45,0 ±0,5
• Effizienzbeispiele nach Stufen: ~90%, ~81%, ~73%, ~66%
• Anpassung: kompatibel mit 36 mm Bürsten-/Bürstenlos-Motoren, Wellenoptionen (Double-D, Passfeder, Gewinde), gehärtete Zahnradmaterialien auf Anfrage
