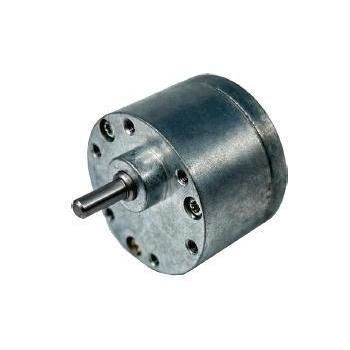

Planeten-Mikrogetriebe RO37

koaxialmit Vollwelle0,5 - 1 Nm

Produktübersicht
RO37 ist ein 37 mm Planetengetriebe / Getriebemotor, ausgelegt für kosteneffiziente Niedergeschwindigkeits-/Hochtorque-Anwendungen im Intervallbetrieb, z. B. Verkaufsautomaten und rotierende Werbeanlagen. Das Getriebe verwendet ölgetränkte Gleitlager und pulvermetallische Planeten-/Innenzahnräder; die Abtriebswelle toleriert Presspassungen bis 200 N.

Wesentliche Fakten für Einkäufer und Entwickler

• Produktkategorie: Planeten-Getriebemotoren & Getriebe
• Motorfamilie: Planetengetriebe / Getriebemotor 37 mm
• Marke / Hersteller: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Typische Anwendungen: Verkaufsautomaten, Kaffeemühlenmechanismen, ATM-Antriebe, rotierende Werbeleuchten, Ventilantriebe

Spezifikationssignale

• Außendurchmesser: 37 mm
• Typische Welle: 6 mm (D-Flach 5,5 mm)
• Verfügbare Übersetzungen (Beispiele): 1:10; 1:30 ~ 1:33,3; 1:50 ~ 1:100; 1:120 ~ 1:300
• Nennmoment: bis zu 1,0 N·m (je nach Übersetzung)

Individuelle Anpassung und Beschaffungsnotizen
KWC Motor bietet OEM/ODM-Anpassungen für Spannung, Motordrehzahl, Drehmoment, Wellenausführung (Standard D-Welle, Gewinde, Doppel-Flach), Kabel/Stecker, Getriebeintegration sowie Geräusch- und EMC-Ziele. Preis und Lieferzeit werden nach Festlegung von Anwendung, Spezifikation und Menge bestätigt.

Kernanwendungen & Lösungen

• Verkaufsautomaten & kommerzielle Geräte: Geeignet für Ausgabemotoren, Kaffeemühlantriebe und ATM-Antriebe, wenn stabile Niedergeschwindigkeit mit hohem Drehmoment (bis 1,0 N·m) und leiser Intervallbetrieb erforderlich sind.
• Drehlichtwerbung & Ventilantriebe: Eingesetzt in rotierenden Leuchtkästen, Bühnenbeleuchtung und HVAC/Sanitär-Ventilantrieben. Die verstärkte axiale Lagerung erlaubt direkte Aufpressungen von Riemenscheiben oder Zahnrädern (bis 200 N) und vereinfacht automatisierte Montage.

RO37 Getriebe Technische Daten

• Übersetzung 1/10 | Länge L 20,0 ±0,5 mm | Nennmoment 0,1 N·m | Max. kurzzeitiges Moment 0,3 N·m | Wirkungsgrad 81% | Drehrichtung: gleichsinnig
• Übersetzung 1/30 ~ 1/33,3 | Länge L 22,5 ±0,5 mm | Nennmoment 0,4 N·m | Max. kurzzeitiges Moment 1,2 N·m | Wirkungsgrad 73% | Drehrichtung: gegenläufig
• Übersetzung 1/50 ~ 1/100 | Länge L 25,0 ±0,5 mm | Nennmoment 1,0 N·m | Max. kurzzeitiges Moment 3,0 N·m | Wirkungsgrad 66% | Drehrichtung: gleichsinnig
• Übersetzung 1/120 ~ 1/300 | Länge L 27,5 ±0,5 mm | Nennmoment 1,0 N·m | Max. kurzzeitiges Moment 3,0 N·m | Wirkungsgrad 59% | Drehrichtung: gegenläufig

Mechanische Parameter

• Getriebe-Außendurchmesser: 37 mm
• Abtriebswellendurchmesser: 6 mm (D-Form 5,5 mm)
• Max. zulässige Presskraft auf Abtriebswelle: 200 N (bei Montage von Riemenscheiben/Zahnrädern)
• Lagerart: ölgetränkte Gleitlager (Standard)
• Zahnräder: Planeten und Innenring aus Pulvermetall (kein Kunststoff)
• Motorritzel: Schrägverzahnung 15° rechtsgängig für ruhigeren Lauf

Warum KWC RO37

• Verstärkte axiale Lagerung ermöglicht Presspassungen bis 200 N zur Vereinfachung der Produktion.
• Pulvermetallzahnräder bieten Verschleißfestigkeit bei kontrollierten Kosten.
• Verschiedene Wellen- und Montageoptionen, kompatibel mit Standard-Maßen 37 mm, zur einfachen Integration.
• 100% Endkontrolle auf Geräusch, Strom und Erscheinungsbild; RoHS/REACH-konform.

FAQ zum Einkauf (Auszug)

• Unterschied zu RP36: RP36 ist eine Schwerlastausführung mit Kugellagern und bis zu 5,0 N·m Nennmoment; RO37 nutzt Gleitlager und ist für Kosten-Leistung mit bis zu 1,0 N·m Nennmoment optimiert.
• Bedeutung der maximalen Presskraft 200 N: Beim Aufpressen von Riemenscheiben oder Zahnrädern können bis zu 200 N axiale Kraft angewendet werden, ohne die interne Struktur zu schädigen.
• Material der Zahnräder: Innenring und Planetenräder aus Pulvermetall oder anderen metallischen Werkstoffen für höhere Festigkeit und Verschleißfestigkeit.
