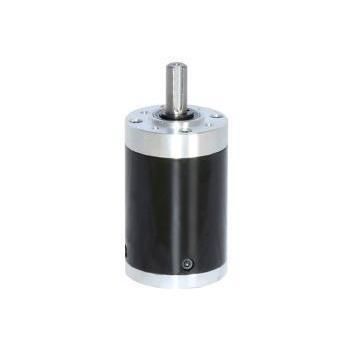

Planetengetriebe RP48

koaxialmit Vollwelle10 - 20 Nm

Produktübersicht
RP48 ist ein 48 mm Planetengetriebe / Getriebemotor, entwickelt für hochbelastete Industrieantriebe, Winden und Roboterfahrwerke. Die Abtriebswelle ist mit Kugellagern ausgeführt und trägt radiale Lasten bis 200 N. Übersetzungen von 1:4,44 bis 1:2510 sind über 1 bis 5 Stufen verfügbar. Nennmoment bis 20 N·m, kurzzeitiges Spitzenmoment bis 60 N·m.

Wesentliche Fakten für technische Einkäufer

• Produktkategorie: Planetary Gear Motors & Gearboxes
• Motorfamilie: Planetary Gear Motor / Gearbox
• Marke / Hersteller: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Typische Anwendungen: Industrieantriebe, Winden, Roboterfahrwerke

Spezifikationshinweise

• Durchmesser: 48 mm
• Wellendurchmesser: 10 mm (D‑Welle)
• Maximale radiale Last: 200 N
• Maximale axiale Last: 100 N

Kernanwendungen & Lösungen

• Roboterfahrwerke & mobile Plattformen: geeignet für Ketteninspektionsroboter, schwere AGV‑Fahrwerke und angetriebene Exoskelettmodule. Liefert 20 N·m Dauermoment in mehrstufigen Konfigurationen.
• Industrielles Heben & Winden: einsetzbar in kompakten Elektrowinden, Hubsystemen und Solartracking; die Kugellagerabtriebswelle verträgt radiale Zugkräfte bis 200 N.

RP48 Technische Spezifikationen (Tabelle)
Übersetzung | Stufen | Länge L (mm) | Nennmoment | Max. Momentanmoment | Wirkungsgrad
1/4,44 | 1 | 37,8 ±0,5 | 2,0 N·m | 6 N·m | 90%
1/17 ~ 1/22 | 2 | 48,4 ±0,5 | 8,0 N·m | 25 N·m | 81%
1/65 ~ 1/106 | 3 | 58,8 ±0,5 | 16 N·m | 50 N·m | 73%
1/247 ~ 1/515 | 4 | 71,2 ±0,5 | 20 N·m | 60 N·m | 66%
1/945 ~ 1/2510 | 5 | 81,6 ±0,5 | 20 N·m | 60 N·m | 59%

Mechanische Parameter
Getriebe-Außendurchmesser: 48 mm. Wellendurchmesser: 10 mm (D‑Form). Abtriebswelle mit Kugellagern. Maximale radiale Last: 200 N. Maximale axiale Last: 100 N. Maximale Presskraft: 150 N. Radiales Spiel ≤ 0,06 mm.

Anpassung und Produktionshinweise

• OEM/ODM-Anpassungen möglich für Spannung, Drehzahl, Drehmoment, Wellengeometrie (Profil oder Passfeder), Kabel/Steckverbinder, Getriebintegration, Steuerung und Schmierung (z. B. EP-Fett).
• Kompatibel mit 48 mm, 50 mm oder leistungsstärkeren Motoren (z. B. Serie 50707).
• Präzise Montage mit radialem Spiel ≤ 0,06 mm; Kugellagerabtrieb erhöht Lebensdauer bei seitlichen Belastungen.

Eigenschaften / Technische Daten

• Modell: RP48
• Außendurchmesser: 48 mm
• Welle: 10 mm (D‑Form)
• Lagerart: Kugellager (Abtriebswelle)
• Max. radiale Last: 200 N
• Max. axiale Last: 100 N
• Max. Presskraft: 150 N
• Nennmoment: bis 20 N·m
• Max. Momentanmoment: bis 60 N·m
• Unterstützte Übersetzungen: 1:4,44 bis 1:2510 (1–5 Stufen)
• Typische Stufen und Längen: 1‑Stufe 37,8 ±0,5 mm; 2‑Stufen 48,4 ±0,5 mm; 3‑Stufen 58,8 ±0,5 mm; 4‑Stufen 71,2 ±0,5 mm; 5‑Stufen 81,6 ±0,5 mm
• Wirkungsgradbeispiele: 1‑Stufe ~90%; 2‑Stufen ~81%; 3‑Stufen ~73%; 4‑Stufen ~66%; 5‑Stufen ~59%
