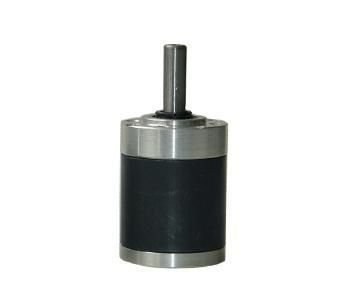

Planeten-Mikrogetriebe RP28

koaxialmit Vollwelleverkeilte Welle

Produktübersicht
RP28 ist ein 28 mm Planetengetriebe / Getriebemotor, ausgelegt für industrielle und präzise Anwendungen wie leistungsstarke elektrische Ventile, Roboterantriebe und medizintechnische Geräte. Das Getriebe hat einen Außendurchmesser von 28 mm, einen Abtrieb auf Kugellagern und mehrere Übersetzungsbereiche. Nennmoment bis 1,0 N·m, kurzzeitige Spitzen bis 3,0 N·m.

Produktauswahl und Betriebsbedingungen

• Produktkategorie: Planetengetriebe & Getriebemotoren
• Motorfamilie: Planetengetriebe / Getriebemotor
• Marke / Hersteller: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Typische Anwendungen: leistungsstarke elektrische Ventile, Roboterarme, medizintechnische Ausrüstung

Kernanwendungen & Lösungen

• Industrieautomation & elektrische Ventile: Geeignet für Industrie-Fluidregelventile, Luftklappenantriebe und Verkaufsautomaten. Der Abtrieb mit Kugellagern sorgt für stabile Kraftübertragung bei häufigen Start/Stopp-Zyklen und hohen Seitenkräften; Nennmoment bis 1,0 N·m.
• Robotik & Präzisionsantriebe: Eingesetzt in Radnabenantrieben von Inspektionsrobotern, medizinischen Peristaltikpumpen und drehenden Werbedisplays. Kurzzeitig stoßartige Momente bis 3,0 N·m werden toleriert, um Geräte bei Überlast zu schützen.

Technische Spezifikationen des RP28-Getriebes
Übersetzungsverhältnis | Stufen | Länge L (mm) | Nennmoment | Max. Momentanmoment | Wirkungsgrad
1/4 ~ 1/5 | 1 | 23,3 ±0,5 | 0,1 N·m | 0,3 N·m | 90%
1/16 ~ 1/25 | 2 | 29,0 ±0,5 | 0,4 N·m | 1,2 N·m | 81%
1/64 ~ 1/125 | 3 | 34,7 ±0,5 | 0,8 N·m | 2,4 N·m | 73,9%
1/256 ~ 1/625 | 4 | 40,4 ±0,5 | 1,0 N·m | 3,0 N·m | 66%

Mechanische Parameter

• Getriebe-Außendurchmesser: 28 mm
• Wellendurchmesser: 6 mm (D-Form 5,5 mm)
• Abtriebswelle mit Kugellagern
• Maximale radiale Last: 50 N
• Maximale axiale Last: 30 N

Anpassungsmöglichkeiten

• OEM/ODM-Anpassung möglich für Spannung, Drehzahl, Drehmoment, Wellengeometrie, Kabel/Stecker, Getriebeintegration und Steueranforderungen
• Kompatibel mit 28 mm Motoren (z. B. RS-385/395) in bürstenbehafteten oder bürstenlosen Ausführungen
• Abtriebswellenoptionen: 6 mm Welle mit Passfeder, Gewinde oder Doppel-Flachprofil; Länge und Merkmale anpassbar
• Unterstützt kurzzeitige Spitzenmomente bis 3,0 N·m für Anwendungen mit hohem Anlaufmoment

Konstruktionsmerkmale

• Kugellager: höhere radiale und axiale Belastbarkeit im Vergleich zu Gleitlagern
• Pulvermetall-Zahnräder: hochdichtes Material mit guter Verschleiß- und Stoßfestigkeit
• Einpress-/Presssitz-Validierung: Wellenmitte geprüft bis 60 N Einpresskraft
• Konformität: RoHS / REACH

Caractéristiques / spécifications techniques

• Modell / Serie: RP28
• Außendurchmesser: 28 mm
• Wellendurchmesser: 6 mm (D-Form 5,5 mm)
• Verfügbare Übersetzungsbereiche: 1/4~1/5, 1/16~1/25, 1/64~1/125, 1/256~1/625
• Stufen: 1, 2, 3, 4
• Längen L (mm): 23,3 ±0,5 ; 29,0 ±0,5 ; 34,7 ±0,5 ; 40,4 ±0,5
• Nennmoment: 0,1 N·m (1-stufig) bis 1,0 N·m (4-stufig)
• Max. Momentanmoment: bis 3,0 N·m
• Wirkungsgrad nach Stufe: 90 %, 81 %, 73,9 %, 66 %
• Maximale radiale Last: 50 N
• Maximale axiale Last: 30 N
• Lagerart: Kugellager (Standard)
• Materialien / Merkmale: Pulvermetall-Zahnräder, Presssitz-geprüfter Wellenmittenbereich
