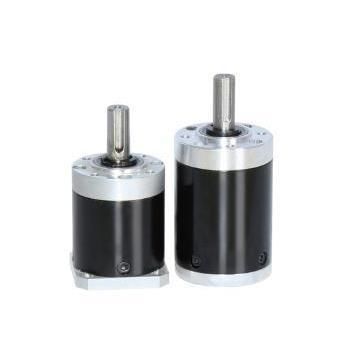

Planeten-Mikrogetriebe RP45

koaxialmit Vollwellemit Keilbohrung

Produktübersicht
RP45 ist ein industrielles Planetengetriebe / Planeten-Getriebemotor mit 45 mm Außendurchmesser. Serienmäßig mit Kugellagern ausgestattet, spezifiziert für radiale Lasten bis 200 N und axiale Lasten bis 100 N. Verfügbare Übersetzungen reichen von 1:3,7 bis 1:721 über 1–4 Stufen; Nennmoment bis 10 N·m, maximaler Stoßmoment bis 30 N·m. Typische Einsatzfelder: Industrieautomation, großformatige Zugangskontrollsysteme und schwere Antriebslösungen.

Wesentliche Fakten für Einkäufer & Entwickler

• Produktkategorie: Planetengetriebe / Planetengetriebemotoren
• Modell: RP45
• Hersteller / Marke: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Außendurchmesser: 45 mm; Abtriebswelle Standard: 10 mm (D‑Form 8,5 mm optional)
• Typische Anwendungen: industrielle Antriebe, Verpackungsmaschinen, Fördertechnik, Automatiktüren, Drehkreuze

Kernanwendungen & Lösungen

• Industrieantriebe & Verpackungsmaschinen: Ausgelegt für automatische Verpackungsmaschinen, Förderantriebe und industrielle Rührwerke. Das größere Gehäuse verbessert die Wärmeabfuhr; Kugellagerlagern nehmen Seitenkräfte durch Riemen oder Rollen zuverlässig auf, geeignet für Dauereinsatz.
• Automatiktüren & Sicherheitsanlagen: Eingesetzt in schweren Schiebetüren, Drehtüren und Drehkreuzen. Mit bis zu 10 N·m Nennmoment und 30 N·m Stoßmoment treibt RP45 schwere Türblätter und meistert häufige Zyklen.

Technische Spezifikationen RP45
Datenquelle: KWC RP45 Datenblatt.
Übersetzung | Stufen | Länge L (mm) | Nennmoment | Max. Momentanmoment | Wirkungsgrad
1/3,7 ~ 1/5,2 | 1 | 41,3 ±0,5 | 1,0 N·m | 3,0 N·m | 90%
1/14 ~ 1/27 | 2 | 51,6 ±0,5 | 4,0 N·m | 12 N·m | 81%
1/51 ~ 1/139 | 3 | 64,4 ±0,5 | 8,0 N·m | 25 N·m | 73%
1/189 ~ 1/721 | 4 | 74,7 ±0,5 | 10 N·m | 30 N·m | 66%

Mechanische Parameter

• Getriebe-Außendurchmesser: 45 mm
• Wellendurchmesser: 10 mm (D‑Form 8,5 mm optional)
• Abtriebswelle mit Kugellagerung
• Maximale radiale Last: 200 N
• Maximale axiale Last: 100 N
• Maximale Presskraft: 150 N

Anpassung & Fertigungshinweise

• KWC unterstützt OEM/ODM-Anpassungen: Spannung, Drehzahl, Drehmoment, Wellendesign, Kabel/Stecker, Getriebeintegration sowie Ziele für Schall/EMV.
• Preis und Lieferzeit nach Festlegung von Anwendung, Spezifikation, Menge und Anpassungsumfang.
• Wellenoptionen: serienmäßig 10 mm; auf Anfrage Doppel‑Flach, Passfeder oder Gewinde möglich.
• Standard-45‑mm‑Flansch für hohe Kompatibilität und einfache Montage.

FAQ für Einkäufer

• F: Worin unterscheidet sich RP45 von RP42?
  A: RP45 hat 45 mm Außendurchmesser gegenüber 42 mm bei RP42. Beide verfügen über Kugellager und ähnliche radiale (200 N) sowie axiale (100 N) Tragfähigkeiten. RP45 bietet bis zu 10 N·m Nennmoment und etwas größere thermische Reserve; RP42 hat geringeres Baumaß und abweichende Drehmomentkennwerte.
• F: Welche Vorteile bieten serienmäßige Kugellager?
  A: Kugellager reduzieren Reibung gegenüber Gleitlagern, erhöhen Lebensdauer und nehmen Seitenkräfte (z. B. durch Riemenantrieb) besser auf.
• F: Welche Wellendurchmesser sind verfügbar?
  A: Standard 10 mm (D‑Form 8,5 mm optional). Kundenspezifische Wellengeometrien (Doppel‑Flach, Passfeder, Gewinde) nach Zeichnung möglich.

Eigenschaften / technische Spezifikationen

• Modellserie: RP45
• Außendurchmesser: 45 mm
• Standard‑Wellendurchmesser: 10 mm (D‑Form 8,5 mm)
• Verfügbare Übersetzungsverhältnisse: 1/3,7 ~ 1/5,2 (1‑stufig); 1/14 ~ 1/27 (2‑stufig); 1/51 ~ 1/139 (3‑stufig); 1/189 ~ 1/721 (4‑stufig)
• Längen (L): 41,3 ±0,5 mm (1‑stufig); 51,6 ±0,5 mm (2‑stufig); 64,4 ±0,5 mm (3‑stufig); 74,7 ±0,5 mm (4‑stufig)
• Nennmoment: 1,0 N·m (1‑stufig); 4,0 N·m (2‑stufig); 8,0 N·m (3‑stufig); 10 N·m (4‑stufig)
• Max. Momentanmoment: 3,0 N·m (1‑stufig); 12 N·m (2‑stufig); 25 N·m (3‑stufig); 30 N·m (4‑stufig)
• Wirkungsgrad: 90% (1‑stufig); 81% (2‑stufig); 73% (3‑stufig); 66% (4‑stufig)
• Radiale Tragfähigkeit: 200 N
• Axiale Tragfähigkeit: 100 N
• Max. Presskraft: 150 N
• Lagerung: serienmäßig Kugellager
