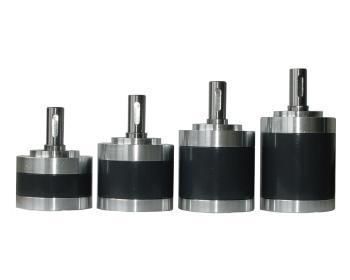

Bürstenloser Getriebemotor RP62

bürstenbehaftetPlanetenkoaxial

Produktübersicht
KWC Motor RP62 ist ein Planetengetriebe / Getriebemotor der 62 mm-Klasse, ausgelegt für Anwendungen mit hoher Wellensteifigkeit und erhöhter axialer Tragfähigkeit. Die Standardausführung verfügt über eine 14 mm Abtriebswelle mit Wälzlagern, eine axiale Tragfähigkeit bis 200 N sowie Übersetzungsoptionen über 1–4 Stufen. Nennmoment bis 30 N·m (momentan bis 90 N·m) in der 4-stufigen Variante.

Produktauswahl und Betriebsbedingungen

• Produktkategorie: Planetengetriebe & Getriebemotoren
• Modell: RP62
• Marke / Hersteller: KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• Mechanische Kennwerte: Getriebeaußendurchmesser 62 mm, Abtriebswelle 14 mm mit Kugellagern, Axiallast 200 N, Radiallast 300 N

Kernanwendungen & Lösungen

• Spindelhub & Linearantriebe: Die 14 mm Heavy-Welle und 200 N Axiallast erlauben die direkte Kopplung an Kugelgewindetriebe und Linearantriebe für Hubtische, Hub-/Schubsysteme und Positioniervorrichtungen bei gleichbleibender Flucht unter Schub-/Zuglast.
• Industriemischer & Großtore: Geeignet für Rührwerke, Prozessventile und große Dreh-/Schiebetore, wobei Wellensteifigkeit und momentane Stoßfestigkeit (bis 90 N·m) Schwankungen im Drehmoment oder Wind-/Schlagbelastungen abfangen.

RP62 Technische Daten
ℹ️ Datenquelle: KWC RP62 Datenblatt. Standard: 14 mm Abtriebswelle mit Kugellagern.
Übersetzung (Beispiele) | Stufen | Länge L (mm) | Nennmoment | Max. Momentanmoment | Wirkungsgrad
1/3,6 ~ 1/5,33 | 1 | 37,8 ±0,5 | 3 N·m | 9 N·m | 90%
1/13 ~ 1/28 | 2 | 49,5 ±0,5 | 12 N·m | 36 N·m | 81%
1/43 ~ 1/121 | 3 | 60,8 ±0,5 | 24 N·m | 72 N·m | 73%
1/154 ~ 1/307 | 4 | 71,9 ±0,5 | 30 N·m | 90 N·m | 66%

Mechanische Parameter

• Getriebeaußendurchmesser: 62 mm
• Abtriebswellendurchmesser: 14 mm (Heavy-Shaft)
• Abtriebslagerung: Wälzlager
• Max. radiale Last: 300 N
• Max. axiale Last: 200 N
• Nennmoment (Serie): bis zu 30 N·m; Momentanstoßmoment bis 90 N·m

Flexible Anpassung & Qualitätsprüfung

• OEM/ODM-Anpassungen: Spannung, Drehzahl, Drehmoment, Wellenausführung (Passfeder, Gewindebohrung, Stufenwelle), Kabel/Stecker, Getriebeintegration, Steuerungsziele, Schall/EMV-Anforderungen, optionale Edelstahlwelle für korrosive Umgebungen.
• Motoranbindung: kombinierbar mit 60 mm oder größeren DC/BLDC-Motoren je nach Leistung und Montageanforderung.
• Qualitätskontrollen: Pressfit-Verifikation (Welle ausgelegt für bis zu 300 N Presskraft) und 100% Endprüfung auf Geräusch, Stromaufnahme und Backlash.

Caractéristiques / spécifications techniques

• Modell: RP62
• Marke: KWC Motor
• Getriebeaußendurchmesser: 62 mm
• Abtriebswellendurchmesser: 14 mm, Heavy-Shaft mit Kugellagern
• Axiallast: bis 200 N
• Radiallast: bis 300 N
• Nennmomente pro Stufe: 3 N·m (1), 12 N·m (2), 24 N·m (3), 30 N·m (4)
• Momentane Momente: 9 N·m, 36 N·m, 72 N·m, 90 N·m
• Wirkungsgrad: ca. 90% → 66% abhängig von Stufenzahl
• Verfügbare Übersetzungsbereiche: 1:3,6–1:5,33; 1:13–1:28; 1:43–1:121; 1:154–1:307
• Längen L (typ.): 37,8 ±0,5 mm (1-stufig) → 71,9 ±0,5 mm (4-stufig)
