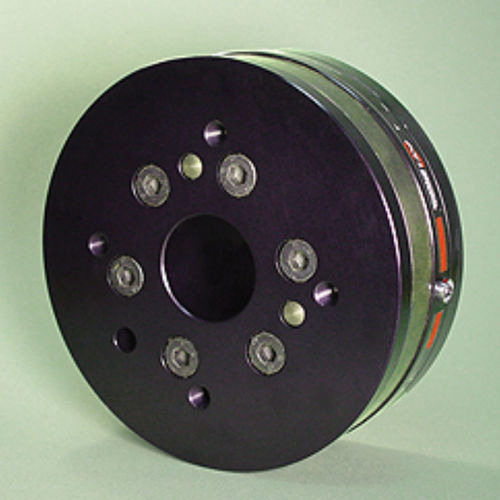

Kraft- und Drehmomentaufnehmer / 6-Achs Omega160analog0-10 Vmit Spannungsausgang
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- 6-Achs
- Ausgang
- analog, 0-10 V, mit Spannungsausgang, CAN, EtherCAT P, Ethernet, PROFINET, RS-422, RS-485
- Anwendung
- für Roboter
- Kraft
2.500 N
- Drehmoment
400 Nm
(295,02 ft.lb)
Beschreibung
Hauptmerkmale
Modell / Bestellung
Technische Daten
Anwendungen
Mechanik & Umgebung
- 6‑Achsen Kraft-/Drehmomentmessung (Fx, Fy, Fz, Tx, Ty, Tz) mit Achsbereichen bis ±2500 N (X/Y) und ±400 Nm (X/Y Drehmoment); Z‑Kraft bis ±6250 N.
- Industriegehäuse mit integrierter Elektronik zur nahtlosen Integration in Roboterarme, Automatisierungsplattformen und Prüfstände.
- Analoger Ausgang (+/-10 V) für Echtzeit‑Feedback; weitere Schnittstellen verfügbar (EtherCAT, RS485, Ethernet/RS422, EtherNet/IP, CAN, PROFINET).
- Extrem hohe Festigkeit: EDM‑Drahtschnitt aus hochfestem Edelstahl; zulässige Überlasten 4,2–15,2× Nennkapazität je nach Variante.
- Hoher Signal‑Rausch‑Abstand: Silizium‑Dehnungsmessstreifen liefern ~75× stärkere Signale als konventionelle Folienstreifen; verstärktes Ausgangssignal minimiert Rauschen.
- Schutzarten: Standard IP20; Optionen IP65 und IP68 (10 m) für anspruchsvolle Umgebungen.
Modell / Bestellung
- Typische Artikelnummern: 9105-TIF-OMEGA160 (Analog +/-10V), 9105-ECAT3-OMEGA160 (EtherCAT/RS485), 9105-NETRS-OMEGA160 (Ethernet/RS422). Weitere Varianten mit IP65/IP68 verfügbar.
- Standardsteckverbinder: 20‑poliger Hirose.
Technische Daten
- Messbereich — 2500 N / 400 Nm
- Messbereiche:
- Kräfte X/Y — ±2500 N
- Drehmomente X/Y — ±400 Nm
- Kraft Z — ±6250 N
- Drehmoment Z — ±400 Nm
- Auflösung:
- Kräfte X/Y — 0,5 N
- Drehmomente X/Y — 0,05 Nm
- Kraft Z — 0,75 N
- Drehmoment Z — 0,05 Nm
- Überlast (Einzelachse):
- Kraft X/Y — ±18000 N
- Kraft Z — ±48000 N
- Drehmoment X/Y — ±1700 Nm
- Drehmoment Z — ±1900 Nm
- Steifigkeit (berechnet):
- Kräfte X/Y — 7.0×10^7 N/m
- Kraft Z — 1.2×10^8 N/m
- Drehmomente X/Y — 3.3×10^5 Nm/rad
- Drehmoment Z — 5.2×10^5 Nm/rad
- Resonanzfrequenz:
- Fx/Fy/Tz — 1300 Hz
- Fz/Tx/Ty — 1000 Hz
- Physikalisch:
- Höhe — 55.9 mm
- Gewicht — 2.72 kg
- Durchmesser — 160 mm
- Schnittstellenplattenbewertung — IP20 (Varianten: IP65, IP68)
- Kommunikationsschnittstelle — Analog (+/-10 V) (weitere: EtherCAT, RS485, Ethernet/RS422, EtherNet/IP, CAN, PROFINET)
- Genauigkeit (% FS) — 0,75–1,25%
- Latenz — <1 ms
- Abtastrate — 40 kHz (effektive pro‑Achse‑Rate abhängig vom DAQ)
- Steckverbinder — 20‑poliger Hirose
Anwendungen
- Robotergestütztes Montieren und Handhaben
- Kraft‑/Momentenregelung und Kompensation in der Automation
- Produktprüfung und Validierung
- Forschung: Reha, Orthopädie und Biomechanik
- Telerobotik und Präzisionspositionierung
- Reibschweißprozesse und drehmomentintensive Anwendungen
Mechanik & Umgebung
- Gehäuse: hochfester Edelstahl, EDM‑Drahtschnitt
- Verfügbare Schutzarten: IP20 (Standard), IP65, IP68 (10 m)
- Integration: kompakte Ø160 mm Bauform, Höhe 55.9 mm, Gewicht 2.72 kg
- Montage & Anschluss: 20‑poliger Hirose; mehrere Artikelnummern für Schnittstellen und Schutzarten
