Kraft- und Drehmomentaufnehmer / 6-Achs Mini43LP

analog0-10 Vmit Spannungsausgang

Produktübersicht

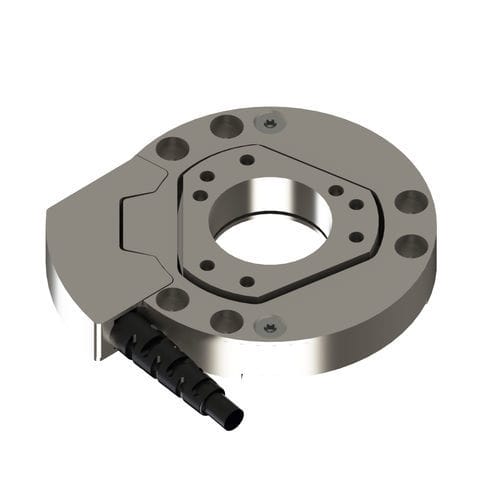

Der Mini43LP ist ein ultra‑dünner, flach bauender 6‑Achsen Kraft-/Drehmoment‑Sensor für kompakte Automatisierungs‑ und Prüfaufbauten. Er liefert Echtzeitmessungen von Kräften und Momenten für Press‑, Einfüge‑ und axiale Anwendungen in sauberen, kontrollierten Industrie‑ und Laborumgebungen.

Hauptmerkmale

• 6‑Achsen Messung (Fx, Fy, Fz, Tx, Ty, Tz) — Kraft X/Y ±250 N; Kraft Z ±250 N; Drehmoment X/Y ±3 Nm; Drehmoment Z ±5 Nm (achsenabhängig).
• Ultra‑flaches Gehäuse — Höhe 7,9 mm, Durchmesser 43 mm; externe Elektronik zur platzsparenden Integration möglich.
• Analoge Ausgangsspannung ±10 V (Standard) — kompatibel mit SPS, Controllern und DAQ‑Systemen; weitere Schnittstellenvarianten verfügbar.
• Hohe mechanische Festigkeit — EDM‑geschnitten aus hochfestem Edelstahl; zulässige Überlasten ca. 4,4× bis 17,7× der Nennkapazität (achsenabhängig).
• Hoher Signal‑Rausch‑Abstand — Silizium‑Dehnungsmessstreifen und verstärkte Ausgangssignale für minimale Störungen.
• Schutzart IP20 — vorgesehen für geschlossene, trockene und saubere Umgebungen.
• Schnelle Reaktionszeiten — Abtastrate 40 kHz, Latenz <1 ms; Genauigkeit 0,75–1,25 % FS (achsenabhängig).
• 12‑poliger runder Amphenol‑Stecker; verschiedene Kabellängen‑ und Schnittstellenvarianten verfügbar.

Spezifikationen
Messbereich: 250 N / 3 Nm (achsenabhängig)
Kraft X/Y: ±250 N
Kraft Z: ±250 N
Drehmoment X/Y: ±3 Nm
Drehmoment Z: ±5 Nm
Auflösung Kraft X/Y: 0,06 N
Auflösung Kraft Z: 0,06 N
Auflösung Drehmoment X/Y: 0,0007 Nm
Auflösung Drehmoment Z: 0,001 Nm
Einachsen‑Überlasten: Kraft X/Y ±1200 N; Kraft Z ±1200 N; Drehmoment X/Y ±15 Nm; Drehmoment Z ±25 Nm
Steifigkeit (berechnet): Kraft X/Y 3,3×10^7 N/m; Kraft Z 2,1×10^7 N/m; Drehmoment X/Y 3,4×10^3 Nm/rad; Drehmoment Z 1,1×10^4 Nm/rad
Resonanzfrequenz: Fx/Fy/Tz 5200 Hz; Fz/Tx/Ty 7300 Hz
Höhe: 7,9 mm
Durchmesser: 43 mm
Gewicht: 0,0512 kg
Schutzart: IP20
Kommunikation (z. B. Standard): Analog (+/-10 V) — weitere Optionen verfügbar (EtherNet/IP, CAN, PROFINET, EtherCAT, RS485, mV/V, etc.)
Stecker: 12‑polig rund Amphenol
Abtastrate: 40 kHz
Latenz: <1 ms
Genauigkeit: 0,75–1,25 % FS

Zusätzliche Hinweise
Mehrere Kommunikationsschnittstellen und Varianten in Kabellänge/‑ausgang werden angeboten. Es existieren verschiedene Modellnummern je nach Schnittstellen‑ und Kabelkonfiguration. Kontaktieren Sie den Lieferanten für Bestellcodes und kundenspezifische Konfigurationen.

Technische Daten

• Modellfamilie: Mini43LP
• Gemessene Achsen: 6 (Fx, Fy, Fz, Tx, Ty, Tz)
• Beispiel Messbereich: 250 N / 3 Nm (achsenabhängig)
• Beispielauflösung: Kraft 0,06 N; Drehmoment 0,0007–0,001 Nm
• Überlastkapazitäten: einachsige Kraft ±1200 N; einachsiges Drehmoment bis ±25 Nm (achsenabhängig)
• Resonanzfrequenzen: Fx/Fy/Tz = 5200 Hz; Fz/Tx/Ty = 7300 Hz
• Abtastrate: 40 kHz (pro Achskanal)
• Latenz: <1 ms
• Steifigkeit: Kraft X/Y 3,3×10^7 N/m; Kraft Z 2,1×10^7 N/m; Drehmoment X/Y 3,4×10^3 Nm/rad; Drehmoment Z 1,1×10^4 Nm/rad
• Genauigkeit: 0,75–1,25 % voller Skala (achsenabhängig)
• Stecker: 12‑polig rund Amphenol
