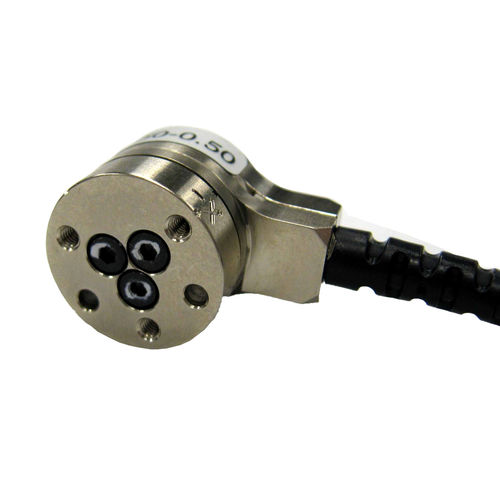

Kraft- und Drehmomentaufnehmer / 6-Achs Nano17
analog0-10 Vmit Spannungsausgang

Kraft- und Drehmomentaufnehmer / 6-Achs - Nano17 - ATI Industrial Automation - analog / 0-10 V / mit Spannungsausgang
Kraft- und Drehmomentaufnehmer / 6-Achs - Nano17 - ATI Industrial Automation - analog / 0-10 V / mit Spannungsausgang
Kraft- und Drehmomentaufnehmer / 6-Achs - Nano17 - ATI Industrial Automation - analog / 0-10 V / mit Spannungsausgang - Bild - 2
Kraft- und Drehmomentaufnehmer / 6-Achs - Nano17 - ATI Industrial Automation - analog / 0-10 V / mit Spannungsausgang - Bild - 3
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Typ
6-Achs
Ausgang
analog, 0-10 V, mit Spannungsausgang, CAN, EtherCAT P, Ethernet, PROFINET, RS-485, RS422
Kraft

50 N

Drehmoment

0,5 Nm
(0,37 ft.lb)

Beschreibung

Produktübersicht
  • 6-Achsen-Kraft-/Drehmomentmessung – Misst Kräfte und Momente Fx, Fy, Fz, Tx, Ty, Tz bis zu 50 N Kraft und 0,5 Nm Drehmoment für empfindliche Manipulations- und Taktanwendungen.
  • Kompakter Formfaktor – Kleinstes kommerziell erhältliches 6-Achsen-Sensorgehäuse mit externer Elektronik, geeignet für geringe bis mittlere Nutzlasten und beengte Einbauräume.
  • Analoger Ausgang (+/-10V) – Echtzeit-Kraft-/Drehmoment-Feedback, kompatibel mit SPS, Steuerungen und DAQ-Systemen.
  • Hohe mechanische Festigkeit – Gehäuse aus EDM-Draht-geschnittenem Edelstahl; maximale Einachs-Überlastwerte zwischen 3,1× und 13,8× der Nennkapazität.
  • Gutes Signal-Rausch-Verhältnis – Silizium-Dehnungsmessstreifen liefern ~75× stärkeres Signal als konventionelle Folienmessstreifen; verstärkt zur Minimierung von Rauschen.
  • Schutzart – IP20 Standard; ausgewählte Varianten mit IP65/IP68 je nach Kabelausgang und Konfiguration verfügbar.


Zusätzliche Produktinformation
  • Angezeigtes Modell: Nano17-E-1.8-IFPS
  • Angezeigte Teilenummer: Nano17-E-1.8-IFPS
  • Verfügbare Varianten: Nano17-E-1.8-IFPS, Nano17-E-5-IFPS, 9105-TW-NANO17-E-1.8, 9105-TW-NANO17-E-5 und verschiedene Kommunikations-/Schnittstellenoptionen (Analog mV/V, EtherCAT/RS485, Ethernet/RS422, EtherNet/IP & CAN, PROFINET) mit unterschiedlichen Kabelausgängen und Schutzarten.


Technische Spezifikationen
  • Messbereich: 50 N / 0,5 Nm
  • Erfassungsbereich: X/Y-Kraft ±50 N; X/Y-Drehmoment ±0,5 Nm; Z-Kraft ±70 N; Z-Drehmoment ±0,5 Nm
  • Auflösung: X/Y-Kraft 0,0125 N; X/Y-Drehmoment 0,06 Nm; Z-Kraft 0,0125 N; Z-Drehmoment 0,0625 Nm
  • Einachs-Überlast: Kraft X/Y ±250 N; Kraft Z ±480 N; Drehmoment X/Y ±1,6 Nm; Drehmoment Z ±1,8 Nm
  • Steifigkeit: Kraft X/Y 8,2×10^6 N/m; Kraft Z 1,1×10^7 N/m; Drehmoment X/Y 2,4×10^2 Nm/rad; Drehmoment Z 3,8×10^2 Nm/rad
  • Resonanzfrequenz: Fx/Fy/Tz 7200 Hz; Fz/Tx/Ty 7200 Hz
  • Höhe: 14,5 mm; Durchmesser: 17 mm; Gewicht: 0,00907 kg
  • Schnittstellenbewertung: IP20 (ausgewählte Varianten IP65/IP68)
  • Kommunikation (Beispiel): Analog (+/-10V); weitere Schnittstellen verfügbar
  • Genauigkeit (Vollskala): 0,75–1,25% (achsabhängig)
  • Latenz: <1 ms; Abtastrate: 40 kHz (gesamt; pro Achse abhängig vom DAQ)
  • Anschluss (Beispiel): 12-poliger runder Amphenol-Stecker (variantenabhängig)
