Kraft- und Drehmomentaufnehmer / 6-Achs Mini58

analog0-10 VRS-485

Übersicht

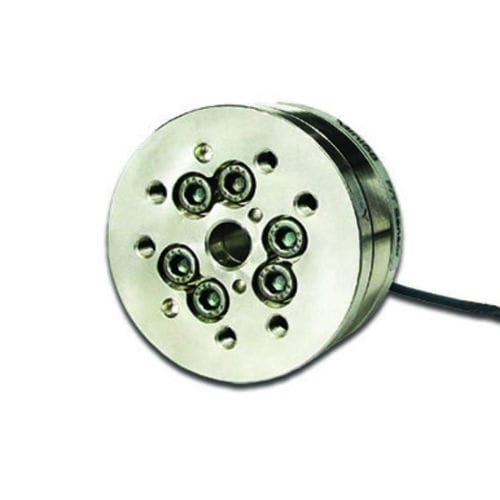

Der Mini58 ist ein flacher 6‑Achsen Kraft-/Drehmomentsensor, der für die direkte Integration über ein Durchgangsloch‑Formfaktor ausgelegt ist. Er misst Kräfte und Momente in sechs Freiheitsgraden (Fx, Fy, Fz, Tx, Ty, Tz) und ist für industrielle und Laboranwendungen mit hoher Messbandbreite und niedriger Latenz vorgesehen.

Hauptmerkmale

• 6‑Achsen Messung – Misst Kraft und Moment Fx, Fy, Fz, Tx, Ty, Tz mit Bereichen bis zu 2800 N (X/Y) und 120 Nm (X/Y).
• Durchgangsloch‑Niedrigbauform – Ermöglicht direkte Montage an Antriebswellen und Werkzeugen.
• Analoger Ausgang (±10 V) – Echtzeit‑Kompatibilität mit SPS, Controllern und DAQ‑Systemen.
• Hochfestes Edelstahlgehäuse – EDM‑Drahtschnitt aus hochfestem Edelstahl; zulässige Überlastfaktoren von 4,9× bis 21,0×.
• Hoher Signal‑Rausch‑Abstand – Silizium‑Dehnungsmessstreifen mit Verstärkung für rauscharme Messung.
• Standard‑Schutzart IP20 – Geeignet für saubere, trockene, geschlossene Umgebungen; höhere IP‑Varianten verfügbar.

Verfügbare Konfigurationen & Beispiele

• Kommunikationsschnittstellen: Analog (±10 V), Analog (mV/V); optionale digitale/Fieldbus‑Varianten (EtherCAT, RS485, EtherNet/IP, CAN, PROFINET, RS422) bei bestimmten SKUs.
• Kabelaustritt und Längen: axial, radial oder tangential mit typischen Längen 1,8 m und 5 m.
• Platten‑Schutzarten: IP20 Standard; ausgewählte IP65/IP68 Varianten für rauere Bedingungen.
• Anschlussoptionen: 12‑poliger runder Amphenol‑Stecker und weitere Varianten je nach Modell.
• Beispielmodell/SKU: Mini58-AE-1.8-IFPS.

Dokumente & Ressourcen
Technische Zeichnungen, detaillierte Belastungsdiagramme und DAQ‑Handbücher (PDF) sind für Systemintegration und Validierung verfügbar.

Technische Daten

• Messbereich: 2800 N / 120 Nm
• Messbereich Kraft X/Y: ±2800 N
• Messbereich Moment X/Y: ±120 Nm
• Messbereich Kraft Z: ±6800 N
• Messbereich Moment Z: ±120 Nm
• Auflösung Kraft X/Y: 0,75 N
• Auflösung Moment X/Y: 0,023 Nm
• Auflösung Kraft Z: 1,25 N
• Auflösung Moment Z: 0,013 Nm
• Einachsen‑Überlast Kraft X/Y: ±21000 N
• Einachsen‑Überlast Kraft Z: ±48000 N
• Einachsen‑Überlast Moment X/Y: ±590 Nm
• Einachsen‑Überlast Moment Z: ±800 Nm
• Steifigkeit Kraft X/Y: 2,5×10^8 N/m
• Steifigkeit Moment X/Y: 1,1×10^5 Nm/rad
• Steifigkeit Kraft Z: 3,7×10^8 N/m
• Steifigkeit Moment Z: 2,0×10^5 Nm/rad
• Resonanzfrequenz Fx/Fy/Tz: 3000 Hz
• Resonanzfrequenz Fz/Tx/Ty: 5700 Hz
• Höhe: 30 mm
• Gewicht: 0,345 kg
• Durchmesser: 58 mm
• Schnittstellenplatten‑Bewertung: IP20 (Standard)
• Kommunikationsschnittstelle (z. B. Standard): Analog (±10 V)
• Genauigkeit (% Full Scale): 0,75–1,25%
• Latenz: <1 ms
• Abtastrate: 40 kHz
• Anschluss: 12‑poliger runder Amphenol
• Beispielmodell/SKU: Mini58-AE-1.8-IFPS
