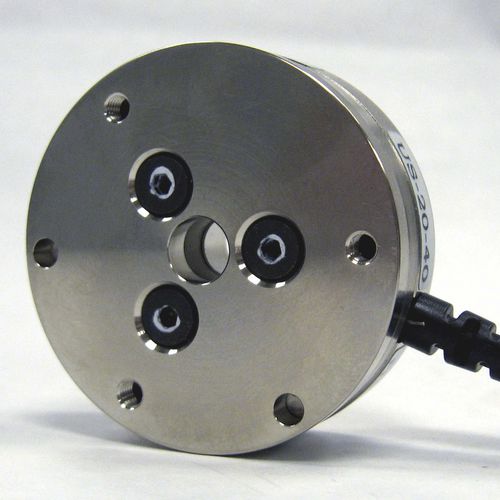

Kraft- und Drehmomentaufnehmer / 6-Achs Mini40analog0-10 Vmit Spannungsausgang
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- 6-Achs
- Ausgang
- analog, 0-10 V, mit Spannungsausgang, CAN, EtherCAT P, Ethernet, PROFINET, RS-422, RS-485
- Anwendung
- für Roboter
- Kraft
80 N
- Drehmoment
4 Nm
(2,95 ft.lb)
Beschreibung
Übersicht
Varianten & Optionen
Dokumente & Ressourcen
Technische Daten
- 6-Achsen-Kraft-/Momentenerfassung für Fx, Fy, Fz, Tx, Ty, Tz mit Nennbereichen bis 80 N (Kraft) und 4 Nm (Moment), ausgelegt für Mikro-Montage, taktiles Feedback und Roboterintegration.
- Kompaktes Gehäuse: 40 mm Durchmesser, 12,2 mm Höhe, flaches Profil mit zentralem Durchgangsloch zum Durchführen von Gestängen oder Kabeln; externe Elektronikoptionen vorhanden.
- Analoger Ausgang: Echtzeit-Analogsignale (+/-10V) kompatibel mit SPS, Controllern und DAQ-Systemen für Regelanwendungen.
- Hohe mechanische Festigkeit: EDM-Drahtschnitt aus hochfestem Edelstahl; zulässige Einachs-Überlastungen betragen je nach Achse 4,2–18,9× der Nennkapazität.
- Hoher Signal-Rausch-Abstand: Silizium-Dehnungsmessstreifen mit integrierter Verstärkung liefern deutlich stärkere Signale und minimale Rauschverzerrung.
- Schnittstellenplatten-Schutzart: IP20 Standard für geregelte Umgebungen; IP68 und weitere Schutzoptionen bei ausgewählten Varianten erhältlich.
Varianten & Optionen
- Kommunikationsschnittstellen: Analog (+/-10V), Analog (mV/V), EtherCAT (Box), RS485 (Box), Ethernet & RS422 (Box), EtherNet/IP & CAN, PROFINET (variantenabhängig).
- Kabellänge und -ausgang: radiale Ausgänge typ. 1,8 m oder 5 m (variantenabhängig); E-Version bietet in einigen Konfigurationen verstärkte Zugfestigkeit des Kabels.
- Schutzart-Optionen: IP20 (Standard), IP68 (ausgewählte Varianten).
- Steckertypen: 12-poliger runder Amphenol (häufig), 8-poliger Molex PicoBlade (einige Varianten).
- Beispiel-Teilenummern: Mini40-E-1.8-IFPS und mehrere 9105-** Artikelnummern für verschiedene Schnittstellen und Kabelführungen.
Dokumente & Ressourcen
- Auf der Produktseite verfügbar: technische Zeichnungen, Handbücher, komplexe Belastungsdiagramme, DAQ-Konfigurationsdokumente und Software, CAD-Modelle und Datenblätter (PDFs und Dateien).
Technische Daten
- Messbereich: 80 N / 4 Nm
- Erfassungsbereich: X/Y Kraft ±80 N; X/Y Moment ±4 Nm; Z Kraft ±240 N; Z Moment ±4 Nm
- Auflösung: X/Y Kraft 0,02 N; X/Y Moment 0,0005 Nm; Z Kraft 0,04 N; Z Moment 0,0005 Nm
- Überlast (Einzelachse): Kraft X/Y ±810 N; Kraft Z ±2400 N; Moment X/Y ±19 Nm; Moment Z ±20 Nm
- Steifigkeit (berechnet): Kraft X/Y 1,1×10^7 N/m; Kraft Z 2,0×10^7 N/m; Moment X/Y 2,8×10^3 Nm/rad; Moment Z 4,0×10^3 Nm/rad
- Resonanzfrequenz: Fx/Fy/Tz 3200 Hz; Fz/Tx/Ty 4900 Hz
- Höhe: 12,2 mm; Durchmesser: 40 mm; Gewicht: 0,0499 kg
- Schnittstellenplatten-Bewertung: IP20 (IP68 auf einigen Varianten verfügbar)
- Kommunikationsschnittstelle (Beispiel): Analog (+/-10V)
- Genauigkeit (Prozent des vollen Skalenbereichs): 0,75–1,25% (achsenabhängig)
- Verzögerung: <1 ms; Abtastrate: 40 kHz (effektive pro-Achse-Rate abhängig von DAQ und Kanalzuweisung)
- Stecker: 12-poliger runder Amphenol (häufig)
- Typische Modelle/Beispiele: Mini40-E-1.8-IFPS, diverse 9105-**
