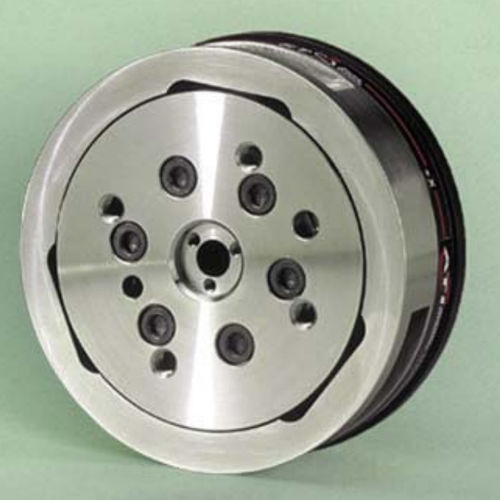

Kraft- und Drehmomentaufnehmer / 6-Achs Deltaanalog0-10 VRS-485
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- 6-Achs
- Ausgang
- analog, 0-10 V, CAN, EtherCAT P, Ethernet, PROFINET, RS-422, RS-485
- Anwendung
- für Roboter
- Kraft
600 N
- Drehmoment
60 Nm
(44,25 ft.lb)
Beschreibung
Produktübersicht
Wesentliche Spezifikationen (Kurzfassung)
Technische Merkmale & Anwendungen
- 6‑Achsen Kraft/Drehmoment Messplattform zur Erfassung von Fx, Fy, Fz, Tx, Ty, Tz. Nennlast 660 N / 60 Nm mit achspezifischen Bereichen für ausgewogene Kraft‑ und Drehmomentanforderungen.
- Industrielles Gehäuse mit integrierter Elektronik für einfache mechanische und elektrische Integration in Prüfstände, Roboterzellen und Automatisierungsanlagen.
- Analoger Ausgang (±10 V) für Echtzeit‑Feedback kompatibel mit SPS, Bewegungsreglern und gängigen DAQ‑Systemen; digitale/Netzwerk‑Schnittstellen als Varianten verfügbar.
- Hohe mechanische Festigkeit: EDM‑bearbeitet aus hochfestem Edelstahl. Maximale einachsige Überlasten liegen je nach Achse etwa zwischen 4,1× und 18,8× der Nennkapazität.
- Hoher Signal‑Rausch‑Abstand: Silizium‑Dehnungsmessstreifen und Onboard‑Verstärkung liefern rauscharme, hochpräzise Messwerte.
- Standard‑Schutzart IP20 für kontrollierte Industrie‑ oder Laborumgebungen; IP65 und IP68 Varianten für rauere Einsatzbedingungen verfügbar.
Wesentliche Spezifikationen (Kurzfassung)
- Messbereich: 660 N / 60 Nm
- Erfassungsbereich (X/Y Kraft): ±660 N
- Erfassungsbereich (X/Y Moment): ±60 Nm
- Erfassungsbereich (Z Kraft): ±1980 N
- Erfassungsbereich (Z Moment): ±60 Nm
- Auflösung (X/Y Kraft): 0,03125 N
- Auflösung (X/Y Moment): 0,002 Nm
- Auflösung (Z Kraft): 0,0625 N
- Auflösung (Z Moment): 0,002 Nm
- Einachsige Überlasten: Kraft X/Y ±3700 N; Kraft Z ±10000 N; Moment X/Y ±280 Nm; Moment Z ±400 Nm
- Berechnete Steifigkeit: Kraft X/Y 3,6×10^7 N/m; Kraft Z 5,9×10^7 N/m; Moment X/Y 5,2×10^4 Nm/rad; Moment Z 9,1×10^4 Nm/rad
- Resonanzfrequenzen: Fx/Fy/Tz 1500 Hz; Fz/Tx/Ty 1700 Hz
- Physikalisch: Höhe 33,3 mm; Durchmesser 94,5 mm; Gewicht 0,913 kg
- Schnittstelle (Standard): Analog (±10 V); Steckverbinder: Hirose 20‑polig
- Schutzart (Standard): IP20 (Varianten IP65 / IP68 verfügbar)
- Genauigkeit: 0,75–1,25 % des Vollbereichs (achshängig)
- Latenz: <1 ms; Abtastrate: 40 kHz (effektive Pro‑Achse‑Rate abhängig von DAQ‑Kanalzuweisung)
Technische Merkmale & Anwendungen
- Produktfamilie / Modell: Delta Force/Torque Sensor (verschiedene Schnittstellen‑ und IP‑Varianten verfügbar)
- Konnektivitätsoptionen (Varianten): EtherCAT, RS485, Ethernet/RS422, EtherNet/IP/CAN, PROFINET neben Analog ±10 V
- Material & Aufbau: hochfestes Edelstahlmaterial, präzise EDM‑Fertigung für reproduzierbare Leistung
- Entwickelt für: Roboter‑Montage und Automatisierung, Echtzeit‑Kraftregelung, haptische Systeme, Rehabilitations‑ und Biomechanik‑Forschung, industrielle Prüfstände
- Typische Artikelnummern (Beispiele): 9105‑TIF‑DELTA; 9105‑TIF‑DELTA‑IP65; 9105‑TIF‑DELTA‑IP68; 9105‑ECAT3‑DELTA; 9105‑NETRS‑DELTA
- Integratorenhinweis: Wählen Sie IP‑ und Schnittstellenvariante nach Einsatzumgebung und Controller‑Kompatibilität; planen Sie DAQ‑Kanalzuweisung zur Sicherstellung der erforderlichen effektiven Abtastrate über sechs Achsen.
