Verankerungssystem Delta

Produktbeschreibung

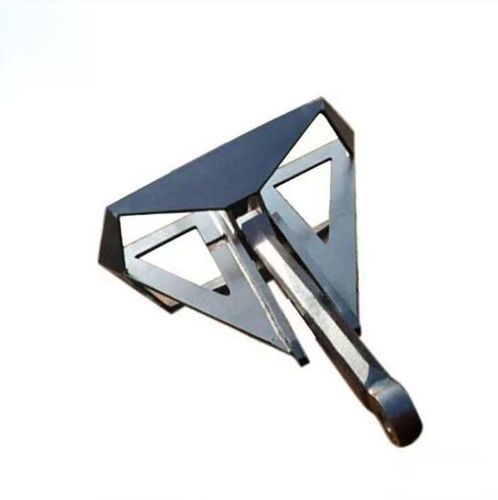

Delta Anchor ist ein Festschaft-Pfluganker mit hoher Haltekraft (HHP), entwickelt für Freizeitschiffe und kommerzielle Marineanwendungen. Er verfügt über eine einteilige geschweißte Konstruktion, eine ballastierte Spitze und eine selbstaufrichtende Geometrie für sofortiges Eindringen und zuverlässigen Halt in Sand-, Schlamm-, Kies-, Ton- und Mischböden. Standardgrößen decken kleinere Gewichte ab; größere kundenspezifische Modelle sind verfügbar. Materialoptionen: hochlegierter Mangankohlestahl oder Duplex-Edelstahl; Oberflächen: feuerverzinkt oder poliertes Edelstahl.

Einführung
Der Delta Anchor verwendet ein einteiliges Schweißdesign, das bewegliche Gelenke herkömmlicher klappbarer Pfluganker eliminiert. Die schmale pflugförmige Schaufel und die gewichtete Spitze sorgen für eine schnelle Setzung nach dem Kontakt. Der feste Schaft erhöht die strukturelle Festigkeit, reduziert Wartungsaufwand und ist mit den meisten Standard-Bugrollen kompatibel.

Produkteigenschaften

• High Holding Power (HHP) Pfluganker mit festem Schaft
• Einteilige geschweißte Konstruktion für erhöhte Festigkeit
• Ballastierte Spitze für schnelle Penetration
• Selbstaufrichtende Geometrie für verlässliche Orientierung
• Selbststartfähig von den meisten Bugrollen
• Hergestellt aus hochwertigem Mangangussstahl oder Duplex-Edelstahl
• Oberflächen: Feuerverzinkt oder poliertes Edelstahl
• Gewichtsbereich Standard: 4 kg bis 63 kg; größere kundenspezifische Größen verfügbar
• Lloyd's Register General Approval für HHP-Anker
• Dauerhafte Identifikationsmarkierung und vollständige Rückverfolgbarkeit

Parameter (Maße und Prüfkräfte)
Nenngewicht(kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | Prüfkraft (kN)
300 | 1380 | 1200 | 960 | 465 | 1080 | 45 | 98
500 | 1725 | 1500 | 1200 | 570 | 1350 | 48 | 143
750 | 1950 | 1700 | 1360 | 650 | 1530 | 50 | 198
1000 | 2150 | 1870 | 1500 | 710 | 1680 | 62 | 250
1500 | 2460 | 2140 | 1710 | 815 | 1920 | 70 | 350
2000 | 2715 | 2360 | 1890 | 900 | 2125 | 75 | 435
2500 | 2925 | 2540 | 2035 | 970 | 2290 | 80 | 510
3000 | 3105 | 2700 | 2160 | 1030 | 2430 | 90 | 576
3500 | 3240 | 2845 | 2280 | 1087 | 2565 | 90 | 635
4000 | 3375 | 2953 | 2315 | 1140 | 2650 | 100 | 686
5000 | 3658 | 3200 | 2560 | 1225 | 2900 | 110 | 776
6000 | 3935 | 3405 | 2720 | 1310 | 3125 | 110 | 875
7000 | 4120 | 3580 | 2860 | 1360 | 3220 | 117 | 968
7500 | 4215 | 3666 | 2925 | 1390 | 3295 | 124 | 1005
8000 | 4315 | 3750 | 3000 | 1425 | 3380 | 130 | 1048
9000 | 4490 | 3874 | 3120 | 1480 | 3512 | 135 | 1108
10000 | 4725 | 4100 | 3280 | 1560 | 3690 | 140 | 1172
11000 | 4868 | 4140 | 3310 | 1600 | 3750 | 145 | 1238
12000 | 4960 | 4275 | 3420 | 1640 | 3860 | 150 | 1300
13500 | 5120 | 4450 | 3560 | 1700 | 4000 | 155 | 1408
15000 | 5345 | 4600 | 3685 | 1735 | 4160 | 160 | 1520
18000 | 5678 | 4890 | 3919 | 1840 | 4418 | 170 | 1710
20000 | 5880 | 5065 | 4050 | 1900 | 4570 | 175 | 1840

Normen und Fertigung
Fertigung gemäß ISO 1704, IACS Unified Requirement A1 und den anwendbaren Spezifikationen für die Herstellung von Schiffsankern. Material-, Schweiß- und Maßprüfverfahren sind zertifiziert. Delta Anchor besitzt die Lloyd's Register General Approval als HHP-Anker.

Prüfung und Qualität
Die Qualitätskontrolle umfasst Überprüfung der chemischen Zusammensetzung, Maß- und Schweißkontrolle, mechanische Prüfungen, Prüfbelastungstests, Beschichtungsinspektion und dauerhafte Identifikationskennzeichnung. Einzelne Lloyd's-Testzertifikate und Materialzeugnisse werden pro Los dokumentiert.

Anwendungen
Geeignet für Yachten, Segelboote, Motorboote, Fischereifahrzeuge, Patrouillen- und Rettungsboote, Arbeitsschiffe und kommerzielle Schiffe, die auf Sand-, Schlamm-, Kies-, Ton- und Mischböden operieren. Das selbststartfähige Design ist mit den meisten Standard-Bugrollensystemen kompatibel.

Wartung
Regelmäßig auf Verformung des Schafts, Verschleiß der Schaufel, Korrosion, Beschädigung der Beschichtung und Schweißintegrität prüfen. Kompatibilität mit Bugrolle und Ankerkette sicherstellen. Anker mit übermäßiger Verformung oder strukturellen Schäden ersetzen. Verzinkte oder Edelstahloberflächen periodisch reinigen, um Korrosionsbeständigkeit zu erhalten.

Technische Spezifikationen

• Modell: Delta Anchor
• Typ: Festschaft-Pfluganker, High Holding Power (HHP)
• Konstruktion: Einteilige geschweißte Konstruktion, ballastierte Spitze, selbstaufrichtende Geometrie
• Materialien: Hochlegierter Mangankohlenstoffstahl oder Duplex-Edelstahl
• Oberflächen: Feuerverzinkt oder polierter Edelstahl
• Standard-Gewichtsbereich: 4 kg bis 63 kg (Standard); größere kundenspezifische Modelle verfügbar
• Bedeckter Bootgrößenbereich: ~6 m bis 27 m (20 ft–90 ft)
• Zulassungen: Lloyd's Register General Approval (HHP)
• Fertigungsstandards: ISO 1704, IACS Unified Requirement A1, zertifizierte Schweiß- und Maßprüfung
• Prüfungen: Chemische Analyse, Maß- und Schweißprüfung, mechanische Prüfungen, Prüfbelastungstests, Beschichtungsprüfung, dauerhafte Kennzeichnung; Lloyd's-Testzertifikate dokumentiert
• MOQ: 1 Stück
• Verpackungsoptionen: Karton / Holzkiste / Stahlpalette
• Kompatibilität: Kalibrierte Ankerkette, verzinkte Ankerkette, Edelstahl-Ankerkette, Standard-Ankerwirbel
