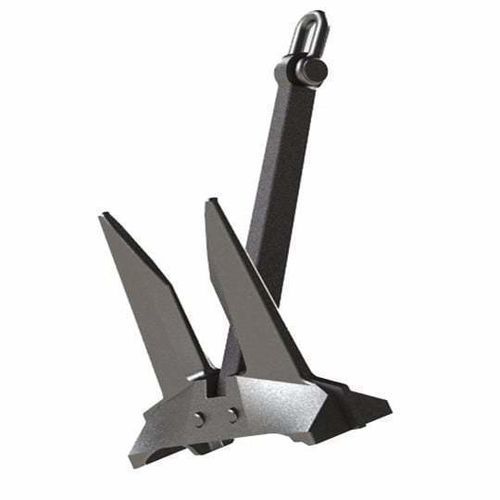

Mobiles Verankerungssystem AC-14

Produktübersicht
Der AC-14 High Holding Power (HHP) Anker ist ein Stockless-Anker, der für erhöhte Haltefähigkeit bei reduziertem Gewicht ausgelegt ist. Er verfügt über eine breite Krone, lange verstärkte Flunken und Längskanten, die ein schnelles Eindringen und stabile Haltekraft in Sand-, Schlamm-, Ton- und gemischten Grundverhältnissen ermöglichen. Typische Anwendungen: große Containerschiffe, Autotransporter, Very Large Crude Carriers und Offshore-Unterstützungsschiffe.

Einführung
Hergestellt aus marinetauglichem Gussstahl, wird der AC-14 durch Gießen, Wärmebehandlung, Bearbeitung, Maßprüfung, Lastprobe und Endmontage gefertigt. Standard-Nenngewichte reichen von 75 kg bis 30.000 kg und decken Anwendungen von Arbeitsbooten bis zu großen Tankschiffen und schwimmenden Plattformen ab. Als HHP-Design kann der AC-14 bei vergleichbarer Haltekraft etwa 25 % geringeres Ankergewicht gegenüber herkömmlichen Stockless-Ankern erreichen (vorbehaltlich Klassifikationsregeln). Die Anker werden mit passenden Ketten, Schäkel, Wirbeln und Zubehör für ein komplettes Verankerungssystem geliefert.

Produkteigenschaften

• High Holding Power (HHP) Stockless-Design
• Nenngewichte von 75 kg bis 30.000 kg
• Konstruktion aus marinetauglichem Gussstahl
• Kompatibel mit Stud-Link- und Studless-Ankerkettentypen
• Geeignet für Sand-, Schlamm-, Ton- und gemischte Böden
• Erhältlich in feuerverzinkter oder lackierter Ausführung
• Dauerhafte Kennzeichnung und vollständige Rückverfolgbarkeit

Normen und Zulassungen
Der AC-14 ist für Handels- und Offshore-Schiffe konzipiert und bietet deutlich höhere Haltekraft als herkömmliche Stockless-Anker gleichen Gewichts. Er wird nach marinetauglichen Gussstahl-Spezifikationen gefertigt und ist von wichtigen Klassifikationsgesellschaften wie ABS, BV, CCS, DNV, LR, NK, KR und RINA anerkannt. Jede Einheit wird mit dauerhafter Kennzeichnung und vollständiger Inspektionsdokumentation geliefert.

Parameter-Tabelle
Nominal Weight (kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | J (mm)
75 | 550 | 326 | 350 | 606 | 188 | 185 | 115 | 24
495 | 1025 | 610 | 650 | 1135 | 350 | 348 | 235 | 50
1080 | 1350 | 805 | 855 | 1495 | 461 | 455 | 280 | 62
2100 | 1686 | 1005 | 1070 | 1865 | 575 | 570 | 380 | 82
3040 | 1896 | 1130 | 1204 | 2100 | 646 | 640 | 410 | 90
4840 | 2225 | 1330 | 1410 | 2465 | 760 | 755 | 480 | 110
5175 | 2275 | 1358 | 1443 | 2520 | 777 | 770 | 480 | 110
6000 | 2390 | 1426 | 1515 | 2646 | 816 | 810 | 500 | 110
7875 | 2610 | 1558 | 1655 | 2890 | 891 | 884 | 600 | 130
8775 | 2707 | 1614 | 1715 | 2996 | 924 | 916 | 630 | 135
9675 | 2805 | 1674 | 1778 | 3104 | 957 | 948 | 640 | 140
10125 | 2850 | 1700 | 1806 | 3152 | 972 | 960 | 640 | 140
11025 | 2930 | 1750 | 1859 | 3247 | 1001 | 990 | 660 | 145
12075 | 3010 | 1800 | 1906 | 3343 | 1027 | 1020 | 700 | 155
13350 | 3132 | 1870 | 1986 | 3470 | 1069 | 1060 | 700 | 155
14100 | 3178 | 1896 | 2015 | 3520 | 1084 | 1076 | 730 | 160
15400 | 3272 | 1954 | 2075 | 3626 | 1117 | 1108 | 770 | 170
16900 | 3350 | 2000 | 2126 | 3720 | 1144 | 1144 | 770 | 170
17800 | 3440 | 2050 | 2180 | 3806 | 1173 | 1162 | 800 | 180
18800 | 3500 | 2088 | 2220 | 3875 | 1193 | 1185 | 800 | 180
20000 | 3573 | 2132 | 2265 | 3956 | 1220 | 1210 | 820 | 185
25000 | 4100 | 2437 | 2600 | 4577 | 1399 | 1375 | 880 | 200
30000 | 4358 | 2588 | 2765 | 4863 | 1484 | 1380 | 940 | 210

Eigenschaften / Technische Daten

• Model/Type: AC-14 High Holding Power (HHP) Anchor
• Design: Stockless HHP with wide crown and enlarged flukes
• Material: Marine-grade cast steel
• Nominal weight range: 75 kg to 30,000 kg (standard)
• Applicable seabeds: sand, mud, clay, mixed seabeds
• Compatibility: Stud link and studless anchor chains
• Surface finishes: Hot-dip galvanized or painted
• Supply: Supplied with matching chains, shackles, swivels and accessories to form a complete anchoring system
• Certification/Approval: Recognized by ABS, BV, CCS, DNV, LR, NK, KR, RINA
• Traceability: Permanent identification and full inspection documentation provided
