Ankerkette G43

Kohlenstoffstahlgalvanisiertem Stahlverzinkt

Einführung

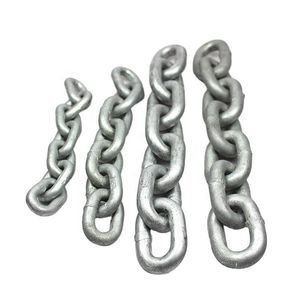

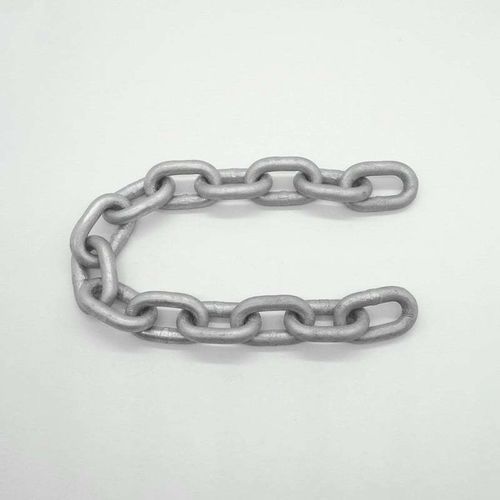

Die kurzgliedrige Ankerkette G43 feuerverzinkt ist eine geschweißte, hochfeste Kohlenstoffstahlkette mit kurzen Gliedern, ausgelegt für Ankerwinden, marines Ankern und zugehörige Festmachanwendungen. Die kalibrierte Kurzglied-Konstruktion sorgt für zuverlässiges Einfädeln in kompatible Windenräder, reduziert Verdrehungen und verbessert die Flexibilität der Kette beim Ausgeben und Einholen. Klasse 43 bietet bei gleichem Durchmesser eine höhere zulässige Arbeitslast als Klasse 30. Die Kette ist feuerverzinkt, um Korrosionsschutz in Süß- und Salzwasser zu gewährleisten. Das Produkt ist ausschließlich für Anker- und Festmachzwecke vorgesehen und nicht für Hebe- oder Hängeanwendungen geeignet.

Hauptmerkmale

• Klasse 43 (High Test) mit verbessertem Festigkeits-Gewichts-Verhältnis gegenüber Klasse 30.
• Kalibrierte Kurzglied-Konstruktion für sichere Eingriff in Windenräder.
• Feuerverzinkte Oberfläche für Korrosionsbeständigkeit in mariner Umgebung.
• Hergestellt aus hochfestem Kohlenstoffstahl mit elektrisch geschweißten Gliedern.
• Nicht für Überkopfheben oder hängende Lasten geeignet — nur für Ankern und Festmachen.
• Jede Produktionscharge wird einer Schweißprüfung, dimensionaler Kalibrierung, Prüflastprüfung, Prüfung der mechanischen Eigenschaften und Sichtprüfung unterzogen.

Normen & Qualität

• Klasse: Klasse 43 (High Test), bietet höhere Festigkeit als Standard-Klasse-30-Kette.
• Herstellungsnorm: Entspricht den NACM- und ISO-Spezifikationen für kalibrierte Kurzgliedketten.
• Material: Hochfester Kohlenstoffstahl, ausgewählt für Festigkeit und Dauerhaftigkeit.
• Oberfläche: Feuerverzinkt für langfristigen Korrosionsschutz in mariner Umgebung.
• Kalibrierung & Prüfung: Jedes Glied ist belastungsgeprüft und kalibriert, um einen einwandfreien Betrieb mit Ankerwinden zu gewährleisten.
• Anwendungswarnung: Speziell für Anker- und Festmachzwecke entwickelt — nicht zum Heben von Lasten über Kopf.

Technische Spezifikationstabelle (Zeilen aus der Produkttabelle; Werte entsprechen den Tabellenspalten wie auf der Seite dargestellt)
Kopfzeilenreihenfolge (wie in der Quelltabelle): Durchmesser, (Toleranz), Innenlänge, (Toleranz +), (Toleranz -), Innenbreite, Außenbreite, Länge pro 11 Glieder, Gewicht (kg/m), Prüflast (kN), Bruchlast (kN).
Zeilen (jede Zeile listet die Zellwerte in derselben Reihenfolge wie die Tabelle):
2, 0.2, 12, 0.2, 0.2, 3.5, 7.5, 132, 1, 0.5, 0.07
3, 0.2, 16, 0.2, 0.2, 4.2, 11, 176, 1.1, 0.7, 0.16
4, 0.2, 16, 0.3, 0.2, 5, 13.7, 176, 2.1, 1.1, 0.32, 3.92, 8
5, 0.2, 18.5, 0.4, 0.2, 6, 17, 203.5, 2.4, 1.2, 0.5, 6.25, 12.5
6, 0.2, 18.5, 0.4, 0.2, 7.2, 20.2, 203.5, 2.4, 1.2, 0.8, 7.84, 16
7, 0.3, 22, 0.4, 0.2, 8.4, 23.8, 242, 3, 1.4, 1.1, 12.3, 25
8, 0.3, 24, 0.4, 0.2, 9.6, 27.2, 264, 3.2, 1.5, 1.4, 15.7, 32
9, 0.4, 27, 0.5, 0.3, 10.8, 30.6, 297, 3.6, 1.8, 1.8, 19.6, 40
10, 0.4, 28, 0.5, 0.3, 12, 34, 308, 3.7, 1.9, 2.2, 24.5, 50
11, 0.4, 31, 0.5, 0.3, 13.2, 37.4, 341, 4, 2, 2.7, 31.4, 63
12, 0.3, 36, 0.6, 0.3, 14.4, 40.8, 396, 4.4, 2.2, 3.1, 35.7, 71.5
13, 0.5, 36, 0.6, 0.3, 15.6, 44.2, 396, 4.6, 2.4, 3.8, 39.2, 80
14, 0.6, 41, 0.7, 0.4, 16.8, 47.6, 451, 5.4, 2.7, 4.4, 49, 100
16, 0.6, 45, 0.8, 0.4, 19.2, 54.4, 495, 6, 3, 5.7, 62.7, 125
18, 0.9, 50, 0.8, 0.4, 21.6, 61.2, 550, 6.6, 3.3, 7.3, 78.4, 160
19, 0.4, 53, 0.9, 0.4, 22.8, 64.6, 583, 7, 3.7, 7.97, 90, 180
20, 1, 56, 1, 0.5, 24, 68, 616, 7.4, 3.7, 9, 98, 200
23, 1.2, 64, 1.1, 0.5, 27.6, 78.2, 704, 8.4, 4.2, 12, 123.5, 250
26, 1.3, 73, 1.2, 0.6, 31.2, 88.4, 803, 9.6, 4.8, 15, 156.8, 320
28, 1.4, 78, 1.3, 0.65, 33.8, 95.2, 858, 10.2, 5.1, 18
30, 1.5, 84, 1.4, 0.7, 41, 102, 924, 11, 5.5, 19.5
32, 1.6, 90, 1.5, 0.75, 43, 108.8, 990, 11.8, 5.9, 23

Eigenschaften / Technische Spezifikationen

• Produkt: Kurzgliedrige Ankerkette G43 feuerverzinkt.
• Klasse: 43 (High Test).
• Material: Hochfester Kohlenstoffstahl, kurzgliedrige elektrisch geschweißte Konstruktion.
• Oberfläche: Feuerverzinkt für langfristigen Korrosionsschutz (geeignet für Süß- und Salzwasser).
• Fertigung & Prüfungen: Schweißprüfung, dimensionale Kalibrierung, Prüflastprüfung, Überprüfung mechanischer Eigenschaften, Sichtprüfung.
• Anwendung: Ankerwinden, Ankerkette, Festmachung am Kai, Allzweckketten, allgemeiner mariner Einsatz — nicht zum Überkopfheben.
• Verfügbare Durchmesser: Mehrere Größen von 2 mm bis 32 mm (die obige Tabelle zeigt den vollständigen Größenbereich und die zugehörigen Last-/Gewichtsangaben).
