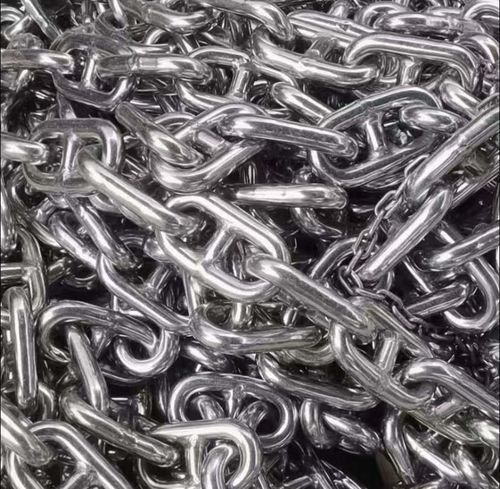

Ankerkette

Edelstahlaus Edelstahl 304aus Edelstahl 316

Produktübersicht Die Ankerkette aus Edelstahl ist eine Kette, die den Anker mit dem Schiffsrumpf verbindet und dazu dient, die Ankerkraft zu übertragen und äußere Kräfte auf das Schiff abzufedern. Eine vollständige Ankerkette besteht aus mehreren Abschnitten, die durch Verbindungsglieder oder Verbindungsschäkel miteinander verbunden sind; jeder Abschnitt setzt sich aus vielen Gliedern zusammen. Einführung

• Materialauswahl: Edelstahl gemäß AISI-Norm; mäßige Weichheit erforderlich.
• Kettenöffnung: Kleine Ankerkettenöffnungen sollten geschweißt sein; große Ankerkettenöffnungen sollten passgenau und ohne Abweichungen sein; jeder kleine Kettenkörper sollte symmetrisch sein und den Abstandsnormen entsprechen.
• Oberflächenbeschaffenheit: Die elektrolytische Oberfläche sollte weiß, sauber und glänzend sein.
• Hauptanwendungsbereiche: Yachten, Boote usw.
• Verfügbare Werkstoffe: 316, 304, 201 und andere Edelstahlsorten können geliefert werden.
• Korrosionsbeständigkeit: um ein Vielfaches höher als bei gewöhnlichen Ankerketten.

Prüfhinweise Ist die Edelstahl-Ankerkette überhaupt nicht magnetisch, deutet dies auf eine austenitische Struktur (300er-Serie) hin. Werkstoffe der 400er-Serie sind magnetisch (ferritisch). Beachten Sie, dass Nichtmagnetizität nicht zwangsläufig bedeutet, dass es sich um die Güteklasse 304 handelt, da es auch Werkstoffe der Güteklassen 201 und 202 gibt. Der typische Nickelgehalt unterscheidet sich je nach Güteklasse (z. B. ~8 % Ni bei 304). Zur Bestimmung der genauen Güteklasse werden Spektrometeruntersuchungen oder eine Überprüfung der chemischen Zusammensetzung herangezogen. Parameter Kettendurchmesser (mm) | Prüfkraft (kN) Güteklasse 1 / Güteklasse 2 / Güteklasse 3 | Bruchkraft (kN) Güteklasse 1 / Güteklasse 2 / Güteklasse 3 | Ungefähre Masse (127,5 m) kg 6 mm | Prüfkraft (kN): 6,62 / 9,3 / – | Bruchkraft (kN): 13,32 / 18,6 / – | Masse: 21,45 7 mm | Prüfkraft (kN): 9,02 / 12,6 / – | Bruchkraft (kN): 18,13 / 25,2 / – | Masse: 29,15 8 mm | Prüffestigkeit (kN): 11,78 / 18,5 / - | Bruchfestigkeit (kN): 23,68 / 33 / - | Masse: 38,23 9 mm | Prüffestigkeit (kN): 14,9 / 20,9 / - | Bruchfestigkeit (kN): 29,97 / 41,8 / - | Masse: 48,4 10 mm | Prüffestigkeit (kN): 18,4 / 25,8 / - | Bruchfestigkeit (kN): 37 / 51,6 / - | Masse: 59,68 11 mm | Prüf (KN): 22,6 / 31,2 / - | Bruch (KN): 44,7 / 62,4 / - | Masse: 72,33 12,5 mm | Prüffestigkeit (kN): 28,75 / 41,2 / - | Bruchfestigkeit (kN): 57,81 / 82,6 / - | Masse: 93,23 13 mm | Prüffestigkeit (kN): 31,1 / 44,1 / - | Bruchfestigkeit (kN): 62,53 / 88,2 / - | Masse: 100,93 14 mm | Prüffestigkeit (kN): 34,78 / 51 / - | Bruchfestigkeit (kN): 69,93 / 101,9 / - | Masse: 116,88 15 mm | Festigkeit (kN): 41,4 / 58,3 / - | Bruchfestigkeit (kN): 83,25 / 116,6 / - | Masse: 134,2 16 mm | Prüffestigkeit (kN): 47,1 / 66,2 / 92,42 | Bruchfestigkeit (kN): 94,72 / 132,3 / 184,87 | Masse: 152,9 17,5 mm | Proof (KN): 56,35 / 78,89 / 110,55 | Bruchfestigkeit (KN): 113,31 / 157,78 / 221,1 | Masse: 182,88 19 mm | Proof (KN): 68,42 / 93,6 / 130,32 | Bruchfestigkeit (KN): 133,57 / 187,2 / 260,64 | Masse: 215,33 20,5 mm | Proof (KN): 77,33 / 108,64 / 151,7 | Bruchfestigkeit (KN): 155,49 / 217,27 / 303,42 | Masse: 250,8 22 mm | Prüffestigkeit (kN): 89,06 / 125,4 / 174,7 | Bruchfestigkeit (kN): 179,08 / 250,9 / 349,4 | Masse: 288,75 24 mm | Proof (KN): 105,98 / 149,9 / 207,9 | Bruchfestigkeit (KN): 213,25 / 298,9 / 415,8 | Masse: 343,75 26 mm | Proof (KN): 124,38 / 175,4 / 244 | Bruchfestigkeit (KN): 250,12 / 350,8 / 488 | Masse: 403,43 28 mm | Proof (KN): 144,26 / 203,8 / 283 | Bruchfestigkeit (KN): 290,08 / 406,7 / 566 | Masse: 467,5 30 mm | Proof (kN): 165,6 / 234,2 / 324,9 | Bruchfestigkeit (kN): 333 / 467,5 / 649,8 | Masse: 536,25 32 mm | Proof (KN): 188,42 / 265,6 / 369,6 | Bruchfestigkeit (KN): 378,88 / 531,2 / 739,3 | Masse: 611,05 34 mm | Proof (KN): 212,7 / 299,9 / 417,3 | Bruchfestigkeit (KN): 427,72 / 599,8 / 834,6 | Masse: 689,7 36 mm | Proof (KN): 238,46 / 336,1 / 467,8 | Bruchfestigkeit (KN): 479,52 / 672,3 / 935,7 | Masse: 733,3 38 mm | Proof (KN): 265,7 / 374,4 / 521,3 | Bruchfestigkeit (KN): 534,28 / 748,7 / 1012,5 | Masse: 861,58 40 mm | Proof (KN): 294,4 / 414,5 / 577,6 | Bruchfestigkeit (KN): 592 / 829,1 / 1155,2 | Masse: 954,8 42 mm | Proof (kN): 324,58 / 457,7 / 636,8 | Bruchfestigkeit (kN): 652,68 / 915,3 / 1272,6 | Masse: 1052,7 44 mm | Proof (KN): 356,22 / 502,7 / 698,9 | Bruchfestigkeit (KN): 716,32 / 999,6 / 1397,8 | Masse: 1155,28 46 mm | Prüffestigkeit (kN): 389,34 / 548,8 / 763,9 | Bruchfestigkeit (kN): 782,92 / 1097,6 / 1527,8 | Masse: 1262,8 48 mm | Prüffestigkeit (kN): 423,94 / 597,8 / 831,7 | Bruchfestigkeit (kN): 852,48 / 1195,6 / 1663,5 | Masse: 1375 50 mm | Prüfkraft (kN): 460 / 648,8 / 902,5 | Bruchkraft (kN): 926,09 / 1293,6 / 1805 | Masse: 1479,88 Normen & Zubehör

• Bezeichnung (Beispiel für Zubehör): Kenter-Schäkel.
• Mindestbestellmenge (Beispiel für Zubehör): 100 Stück.
• Verpackungsoptionen: Stahlpalette / Holzkiste / Schüttgutverpackung.
• Fertigungsnormen: Hergestellt aus geschmiedetem legiertem Stahl gemäß den IACS-Einheitsanforderungen W18 und A1, ISO 1704 sowie den geltenden Anforderungen von ABS, BV, CCS, DNV, LR, NK, KR, RINA und RS. Alle tragenden Bauteile sind im Gesenkschmiedeverfahren hergestellt, wärmebehandelt, präzisionsbearbeitet und maßlich auf die jeweilige Ankerkettengüte abgestimmt.
• Prüfnormen: Überprüfung der chemischen Zusammensetzung, Schmiedegutprüfung, Überprüfung der Wärmebehandlung, Maßprüfung, Belastungsprüfung, Überprüfung der Zugfestigkeitseigenschaften, Härtemessung, Magnetpulverprüfung (MPI), Sichtprüfung, Montageprüfung und dauerhafte Kennzeichnung.
• Anwendungsstandards: Geeignet für die Verbindung von Ankerketten mit Bolzengliedern und bolzenlosen Ankerketten, Offshore-Verankerungsketten, Ankertauen für Handelsschiffe, Containerschiffe, Massengutfrachter, Öltanker, LNG-Tanker, Offshore-Plattformen, FPSOs, schwimmende Fördersysteme, Kriegsschiffe und permanente Verankerungsanlagen.
• Wartung: Körperverschleiß, Verformungen, Verschleiß des Mittelblocks, Festsitz der Kegelstifte, Unversehrtheit der Bleistopfen, Korrosion, Risse, übermäßigen Verschleiß und Kennzeichnungen prüfen; beschädigte oder verschlissene Komponenten gemäß den Inspektionsanforderungen der Klassifikationsgesellschaft austauschen.

Eigenschaften / technische Spezifikationen

• Bezeichnung: Ankerkette aus Edelstahl.
• Verfügbare Werkstoffe: 316, 304, 201 (Edelstahlsorten).
• Kettentypen: Bolzenkette und bolzenlose Kette. Ketten mit verschraubten Gliedern weisen eine um ca. 20 % höhere Zugfestigkeit und geringere Verformung auf; Ketten ohne verschraubte Glieder werden typischerweise bei kleinen Booten verwendet.
• Oberflächenveredelung: elektrolytisch poliert – weiß, sauber, glänzend.
• Typische Anwendungsbereiche: Yachten, Boote, Offshore-Verankerungen, Handels- und Marineschiffe.
• Korrosionsbeständigkeit: um ein Vielfaches höher als bei gewöhnlichen Ankerketten (Edelstahl).
• Herstellungs- und Prüfnormen: IACS W18, IACS A1, ISO 1704, ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS; umfasst Belastungs- und Zugversuche, MPI, Härtemessung und Überprüfung der chemischen Zusammensetzung.
• Verpackungsoptionen: Stahlpalette, Holzkiste oder lose Verpackung.
