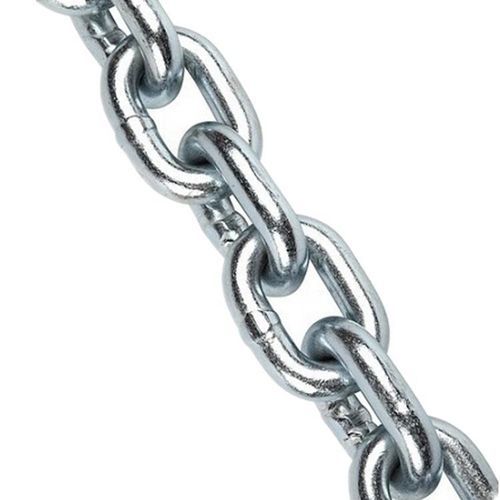

Ankerkette Grade 43

Kohlenstoffstahlaus feuerverzinktem Stahlkurzgliedrige

Übersicht
Die Ankerwindenkette Grade 43 High Test ist eine kalibrierte, elektrisch geschweißte Kette aus hochfestem Kohlenstoffstahl, gefertigt nach NACM Grade 43. Die Kurzglieder-Geometrie erhöht die Flexibilität und verringert die Neigung zum Verhaken im Kettenfach, wodurch sie für Kaliber-gypsys von Winden für HT-Ketten geeignet ist. Die Kette ist mit der Prägung G4 gekennzeichnet und wird werkseitig mit dem Doppelten der Arbeitslast geprüft. Verfügbare Oberflächen: Feuerverzinkt, verzinkt oder unbehandelte Farbe je nach Einsatzbedingungen des Fahrzeugs/Schiffs.

Einführung
Grade 43 (High Test) bietet ein besseres Festigkeits-zu-Gewichts-Verhältnis als Proof Coil (Grade 30) und wird häufig für Ankerkappen und Windenanlagen auf Freizeit- und Handelsschiffen verwendet. Sie ist nicht für Hubzwecke über Kopf oder hängende Lasten zugelassen. Binder-Varianten werden meist mit Bügelhaken geliefert; die Windenkettenspezifikation ist für marine Ankeranwendungen und Gypsy-Kompatibilität ausgelegt.

Wichtige Produktdetails
Die Grade 43 High Test Ankerwindenkette ist für marines Ankern und Windenanlagen ausgelegt. Sie bietet eine deutlich höhere Arbeitslast (WLL) als Grade 30 gleicher Durchmesser und bleibt mit kalibrierten HT-Gypsys kompatibel. Produktion umfasst Prüflasttests, dimensionskalibrierung, Schweißinspektion und Beschichtungsprüfung vor Versand. Produkt ausschließlich für Anker- und Windenbetrieb, nicht für Hebe- oder Hängeanwendungen.

Parameter

• Kettenklasse: NACM Grade 43 High Test (Referenzen NACM und ASTM)
• Arbeitslast (WLL): Maximal empfohlene Zuglast für eine unbeschädigte gerade Kettenlänge
• Prüflast: Werkseitig angelegte Prüflast zur Integritätsprüfung; nicht als Bemessungswert verwenden
• Minimale Bruchkraft: Herstellerergebnis bei direkter Zugprüfung; zur Orientierung, keine Servicegarantie
• Überkopfheben: Nicht zugelassen für Überkopfheben, Kranbetrieb oder hängende Lasten

Größentabelle (jede Zeile = Size | D (mm) | Inside Length A (mm) | Inside Length A +/- (mm) | Outside Width B (mm) | Outside Width B +/- (mm) | Working Load (KG) | Test Load (N) | Breaking Load (N) | Weight Per M (KG))
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1
9 | 0.5 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75
11 | 1 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11
12 | 1 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1 | 100 | 5 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7
22 | 1 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55
25 | 1 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.9
28 | 1 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9
32 | 1 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2

Standards

• Name: Grade 43 High Test Anchor Windlass Chain
• MOQ: 100 Meter
• Verpackung: Stahlspule / Holzkiste / Stahlpalette / Schüttgut
• Herstellungsstandards: Hergestellt aus hochfestem Kohlenstoffstahl nach NACM Grade 43 High Test, anwendbaren ASTM-Materialvorgaben, ASME B30.26, OSHA 1910.184 und kalibrierten Kurzglied-Anforderungen für maritime Windenanlagen; elektrisch geschweißte Konstruktion; Oberflächen: feuerverzinkt, verzinkt, unbehandelt
• Prüfstandards: Prüflastversuch, dimensionskalibrierung, Schweißinspektion, Sichtprüfung, Überprüfung mechanischer Eigenschaften und Beschichtungsprüfung; werkseitig auf das Doppelte der WLL geprüft; Prüfberichte und Materialzertifikate auf Anfrage
• Anwendungsbereiche: Geeignet für Ankerwinden, Ankerkaten, Yachten, Segelschiffe, Fischerboote, Arbeitsschiffe, Marinas und Liegeplatzanwendungen, wo Grade 43 HT kalibrierte Kette spezifiziert ist; nicht für Überkopfheben
• Wartung: Regelmäßig auf Korrosion, übermäßigen Verschleiß, verlängerte Glieder, gerissene Schweißnähte, Verformung und Beschichtungsbeschädigung prüfen; nach längerem Einsatz in Seewasser mit Süßwasser abspülen und stark verschlissene Abschnitte ersetzen

Merkmale / Technische Spezifikationen

• Handelsname: Grade 43 High Test Anchor Windlass Chain
• Marke: TOPONE CHAIN
• Material: Hochfester Kohlenstoffstahl (elektrisch geschweißte Konstruktion)
• Gliedertyp: Kalibriertes Kurzglied (mit G4 geprägt)
• Verwendungszweck: Ankerwindenanlagen und marines Ankern
• Nicht geeignet für: Überkopfheben, Hebearbeiten mit Kran, hängende Lasten
• Verfügbare Größen: Standard 1/4 in. bis 1/2 in. (6 mm–13 mm); erweiterter Bereich 3 mm–32 mm (siehe Größentabelle)
• Oberflächen: Feuerverzinkt, verzinkt, unbehandelt
• MOQ: 100 Meter
• Verpackung: Stahlspule, Holzkiste, Stahlpalette, Schüttgut
• Prüfungen: Prüflast, dimensionskalibrierung, Schweißinspektion, Sichtprüfung, Überprüfung mechanischer Eigenschaften, Beschichtungsprüfung; werkseitig auf das Doppelte der WLL geprüft
• Konformität: NACM Grade 43, ASTM, ASME B30.26, OSHA 1910.184
• Identifikation: Prägung G4
• Gewicht pro Meter: Siehe Größentabelle
