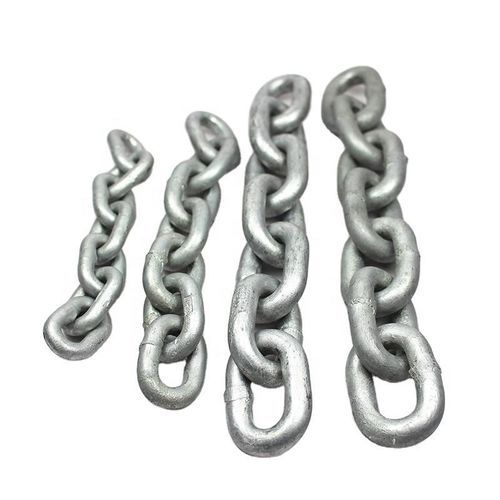

Ankerkette

SchleppKohlenstoffstahlaus Edelstahl 316

Produktbeschreibung
Die DIN 766 Kette ist eine kalibrierte Kurzgliedkette, hergestellt nach den dimensionsbezogenen Anforderungen der DIN 766. Sie ist so ausgelegt, dass sie präzise mit metrischen Windenrädern (Gypsies) greift und wird für Anker- und Festmacheranwendungen auf Sportbooten, Yachten, Fischerbooten, Arbeitsbooten, Pontons und kleinen Handelsschiffen eingesetzt. Materialien: Klasse-3 Kohlenstoffstahl (Oberflächen: feuerverzinkt, verzinkt, schwarz lackiert oder roh) und AISI 316 Edelstahl. Jede Produktionscharge wird kalibriert, einer Abnahmeprüfung unterzogen, schweißtechnisch inspiziert und mechanisch verifiziert, um dimensionsgenaue und zuverlässige Windenfunktion zu gewährleisten. Nicht für Hubbetrieb vorgesehen.

Einführung
DIN 766 legt kalibrierte Abmessungen für Kettenteilung, Innenlänge, Außenmaße und Kalibrierungstoleranzen fest, damit die Kette korrekt mit Winden funktioniert, die nach dem gleichen metrischen Standard gefertigt sind. Übliche Standardgrößen liegen häufig zwischen 6 mm und 26 mm; Produktions-/Prüfdaten sind bis 32 mm verfügbar.

Produktmerkmale

• Hergestellt nach den kalibrierten Abmessungen DIN 766
• Konstruktion aus Klasse-3 Kohlenstoffstahl oder AISI 316 Edelstahl
• Gezeigte Größen von 6 mm bis 32 mm (üblich 6 mm bis 26 mm)
• Kompatibel mit DIN 766 metrischen Windenrädern
• Verfügbare Oberflächen: feuerverzinkt, verzinkt, schwarz lackiert oder roh
• Kalibriert, geprüft und schweißtechnisch inspiziert
• Geeignet für Anker- und Festmacheranwendungen (NICHT für Hubbetrieb)

Parameter und Definitionen

• Kettenklasse: DIN 766 (kalibrierte Ketten unter Verwendung von Klasse-3-Material)
• Arbeitslastgrenze (WLL): maximale Arbeitslast, die in direkter Zugbeanspruchung auf ein unbeschädigtes, gerades Kettenstück anzuwenden ist
• Prüflast: vom Hersteller angewendete Prüfkraft unter kontrollierter Zugbelastung zur Überprüfung der Herstellungsintegrität (keine Betriebsgrenze)
• Minimale Bruchkraft: die geringste Kraft, bei der Kettenproben in destruktiven Prüfungen brechen; verwendet zur Chargenverifikation (keine Betriebs- oder Konstruktionsgrenze)
• Hubbetrieb: die Kette ist nicht für Hubbetrieb oder hängende Lasten ausgelegt oder zertifiziert

Maßtabelle (Spalten: GRÖSSE (mm) | +/-MM | INNENLÄNGE (MM) | +MM | -MM | INNENBREITE MM | AUSSENBREITE MM | LÄNGE FÜR 11 GLIEDER MM | +MM | -MM | GEWICHT PRO M KG)
SIZE | +/-MM | INSIDE LENGTH | +MM | -MM | INSIDE WIDTH | OUTSIDE WIDTH | LENGTH PER 11 LINKS | +MM | -MM | WEIGHT PER M
2 | 0.2 | 12 | 0.2 | 0.2 | 3.5 | 7.5 | 132 | 1 | 0.5 | 0.07
3 | 0.2 | 16 | 0.2 | 0.2 | 4.2 | 11 | 176 | 1.4 | 0.7 | 0.16
4 | 0.2 | 16 | 0.3 | 0.2 | 5 | 13.7 | 176 | 2.1 | 1.1 | 0.32
5 | 0.2 | 18.5 | 0.4 | 0.2 | 6 | 17 | 203.5 | 2.4 | 1.2 | 0.5
6 | 0.2 | 18.5 | 0.4 | 0.2 | 7.2 | 20.2 | 203.5 | 2.4 | 1.2 | 0.8
7 | 0.3 | 22 | 0.4 | 0.2 | 8.4 | 23.8 | 242 | 3 | 1.4 | 1.1
8 | 0.3 | 24 | 0.4 | 0.2 | 9.6 | 27.2 | 264 | 3.2 | 1.5 | 1.4
9 | 0.4 | 27 | 0.5 | 0.3 | 10.8 | 30.6 | 297 | 3.6 | 1.8 | 1.8
10 | 0.4 | 28 | 0.5 | 0.3 | 12 | 34 | 308 | 3.7 | 1.9 | 2.2
11 | 0.4 | 31 | 0.5 | 0.3 | 13.2 | 37.4 | 341 | 4 | 2 | 2.7
12 | 0.3 | 36 | 0.6 | 0.3 | 14.4 | 40.8 | 396 | 4.4 | 2.2 | 3.1
13 | 0.5 | 36 | 0.6 | 0.3 | 15.6 | 44.2 | 396 | 4.6 | 2.4 | 3.8
14 | 0.6 | 41 | 0.7 | 0.4 | 16.8 | 47.6 | 451 | 5.4 | 2.7 | 4.4
16 | 0.6 | 45 | 0.8 | 0.4 | 19.2 | 54.4 | 495 | 6 | 3 | 5.7
18 | 0.9 | 50 | 0.8 | 0.4 | 21.6 | 61.2 | 550 | 6.6 | 3.3 | 7.3
19 | 0.4 | 53 | 0.9 | 0.4 | 22.8 | 64.6 | 583 | 7 | 3.7 | 7.97
20 | 1 | 56 | 1 | 0.5 | 24 | 68 | 616 | 7.4 | 3.7 | 9
23 | 1.2 | 64 | 1.1 | 0.5 | 27.6 | 78.2 | 704 | 8.4 | 4.2 | 12
26 | 1.3 | 73 | 1.2 | 0.6 | 31.2 | 88.4 | 803 | 9.6 | 4.8 | 15
28 | 1.4 | 78 | 1.3 | 0.65 | 33.8 | 95.2 | 858 | 10.2 | 5.1 | 18
30 | 1.5 | 84 | 1.4 | 0.7 | 41 | 102 | 924 | 11 | 5.5 | 19.5
32 | 1.6 | 90 | 1.5 | 0.75 | 43 | 108.8 | 990 | 11.8 | 5.9 | 23

Normen, Verpackung & Prüfung
MOQ: 100 Meter
Verpackungsoptionen: Stahltrommel / Holzkiste / Stahlpalette / Schüttgutverpackung
Fertigungsstandards: DIN 766, ISO 4565, EN 24565 und BS 7160 für dimensionsbezogene Anforderungen an kalibrierte Schiffsankerketten. Produktmaterialien: Klasse-3 Kohlenstoffstahl oder AISI 316 Edelstahl mit kalibrierter Kurzgliedkonstruktion.
Prüfstandards: Prüflasttests, dimensionsmäßige Kalibrierung, Sicht- und Schweißinspektion, Überprüfung mechanischer Eigenschaften und Prüfungen der minimalen Bruchkraft während der Produktion. Bruchlastwerte dienen der Chargenverifikation und sind nicht als Betriebsgrenzen vorgesehen.

Anwendung & Wartung
Geeignet für Ankerwinden-Systeme, marines Ankern, Yachtankern, Fischerboote, Arbeitsboote, Pontons, Hafenanlagen, Sperrketten, Sicherheitsanwendungen und allgemeine nicht hängende Maritimeinsätze. Kette regelmäßig auf Korrosion, Verschleiß, Längenänderung, rissige Schweißnähte, deformierte Glieder, Beschichtungsbeschädigungen und dimensionsmäßige Kompatibilität mit dem Windenrad prüfen. Ketten mit übermäßigem Verschleiß, bleibender Verformung oder beschädigten Schweißnähten aus dem Dienst nehmen.
