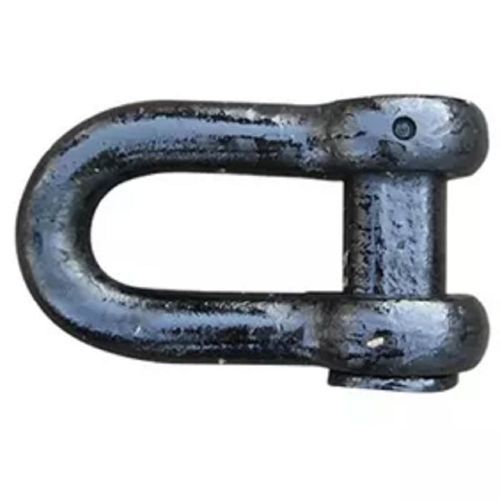

Schäkel zum Heben von Lasten / D

für Schifffahrtsanwendungen

Overview
Der Verbindungsschäkel Typ D ist ein geschmiedeter Verbindungsschäkel für Ankerkette, entwickelt zum Verbinden von zwei Abschnitten von Bolzenketten oder ketten ohne Bolzen in maritimen Verankerungs- und Offshore-Verlegesystemen. Nennkettenquerschnitte von 12,5 mm bis 162 mm werden abgedeckt; verfügbar für Kettenklassen U2 und U3.

Product Summary
Die Baugruppe bietet eine sichere mechanische Verbindung und hält die maßliche Kompatibilität zu benachbarten Kettengliedern ein, wodurch ein reibungsloses Durchlaufen durch Kettenkästen, Kettenrohre und Winschen gewährleistet ist. Jeder Schäkel wird einer Belastungsprüfung unterzogen, inspiziert und mit vollständiger Rückverfolgbarkeit geliefert.

Introduction
Der Schäkel ist ein abnehmbares Verbindungselement, das zum Zusammensetzen einzelner Kettenabschnitte zu einem durchgehenden Ankerkabel auf Handelsschiffen, Offshore-Plattformen und permanenten Verankerungen verwendet wird. Hergestellt aus geschmiedetem legiertem Stahl, ausgelegt zur Übereinstimmung mit den mechanischen und geometrischen Eigenschaften von Bolzen- und bolzenlosen Ankergketten.

Assembly
Die Baugruppe besteht aus Schäkelkörper, Hauptverbindungsbolzen, Verriegelungsbolzen und Bleistecker. Nach der Montage wird der Verbindungsbolzen mechanisch verriegelt, um ein unbeabsichtigtes Lösen bei wiederholter Beanspruchung und Ankerhandhabung zu verhindern. Die fertige Baugruppe behält ein dem umgebenden Glied ähnliches Profil zur zuverlässigen Nutzung in Kettenhandhabungsanlagen.

Manufacturing and Application
Hergestellt durch geschlossenes Gesenkschmieden, gefolgt von Bearbeitung, Wärmebehandlung, dimensionaler Kalibrierung und Belastungsprüfung. Standardprodukte decken Nennkettenmaße 12,5–162 mm für U2- und U3-Klassen ab. Typische Anwendungen: Container-, Massengutfrachter, Tanker, LNG-Schiffe, FPSOs, Offshore-Plattformen, Marineeinheiten und permanente Verankerungen.

Product Features

• Geschmiedete legierte Stahlkonstruktion
• Kompatibel mit Bolzenketten und bolzenlosen Ketten
• Nennkettenabmessungen: 12,5–162 mm
• Erhältlich für Kettenklassen U2 und U3
• Mechanisch verriegeltes Bolzensystem für sichere Befestigung
• Profil kompatibel mit standardmäßigen Winsch- und Kettenhandhabungssystemen
• Dauerhafte Kennzeichnung und vollständige Rückverfolgbarkeit

Parameters

• 12,5–22 mm | Klasse: U2 / U3 | Prüf- & Bruchlasten: gemäß IACS UR W18 | Material: geschmiedeter legierter Stahl | Anwendung: Schiffsankerlinie
• 24–38 mm | Klasse: U2 / U3 | Prüf- & Bruchlasten: gemäß IACS UR W18 | Material: geschmiedeter legierter Stahl | Anwendung: maritimes Verankern
• 40–58 mm | Klasse: U2 / U3 | Prüf- & Bruchlasten: gemäß IACS UR W18 | Material: geschmiedeter legierter Stahl | Anwendung: Offshore-Verdrahtung
• 60–84 mm | Klasse: U2 / U3 | Prüf- & Bruchlasten: gemäß IACS UR W18 | Material: geschmiedeter legierter Stahl | Anwendung: Offshore-Plattformen
• 87–122 mm | Klasse: U2 / U3 | Prüf- & Bruchlasten: gemäß IACS UR W18 | Material: geschmiedeter legierter Stahl | Anwendung: FPSO / große Schiffe
• 124–162 mm | Klasse: U2 / U3 | Prüf- & Bruchlasten: gemäß IACS UR W18 | Material: geschmiedeter legierter Stahl | Anwendung: permanente Verankerungen

Standards and Quality
MOQ: 100 Stück. Verpackung: Stahlpalette, Holzkiste oder Schüttgutverpackung. Hergestellt nach IACS UR W18, IACS UR A1, ISO 1704 und den anwendbaren Anforderungen der Klassifikationsgesellschaften (ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS). Alle tragenden Komponenten sind geschmiedet, wärmebehandelt und bearbeitet, um den Eigenschaften der jeweiligen Kettenklasse zu entsprechen. Werkstoffzertifikate, Prüfberichte und Klassifikationsnachweise sind verfügbar.

Maintenance
Regelmäßig auf Verformung des Körpers, Bolzenverschleiß, Zustand der Verriegelung, Integrität des Bleistoppers, Korrosion, Risse und übermäßigen Verschleiß prüfen. Verriegelungselemente nach Ankerhandhabung kontrollieren. Beschädigte oder verschlissene Schäkel sofort gemäß den Anforderungen der Klassifikationsgesellschaften ersetzen.

Technical specifications

• Modell: Joining Shackle Type D
• Material: geschmiedeter legierter Stahl
• Kettengrößenbereich: 12,5 mm bis 162 mm
• Unterstützte Kettenklassen: U2, U3
• Komponenten: Schäkelkörper; Hauptverbindungsbolzen; Verriegelungsbolzen; Bleistopper
• Fertigung: geschlossenes Gesenkschmieden, Bearbeitung, Wärmebehandlung, dimensionale Kalibrierung
• Prüfungen: Belastungsprüfung, Verifizierung mechanischer Eigenschaften, MPI falls zutreffend, Härte- und Maßprüfung
• Normen: IACS UR W18, IACS UR A1, ISO 1704; Konformität mit Klassifikationsgesellschaften (ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS)
• MOQ: 100 Stück
• Verpackung: Stahlpalette, Holzkiste oder Schüttgutverpackung
• Identifikation: dauerhafte Kennzeichnung und vollständige Rückverfolgbarkeit
