Temporäre Anschlaglinie DIN766

Anwendungsszenarien
Ankerkette, Ankerwinden-Systeme, Festmachleitungen, Marina- und Hafeninstallationen, Ankerzubehör für Yachten und Boote, Einstiegslatten und Deckbeschläge, allgemeine maritime Beschläge für Freizeitschiffe und Handelsschiffe

Übersicht

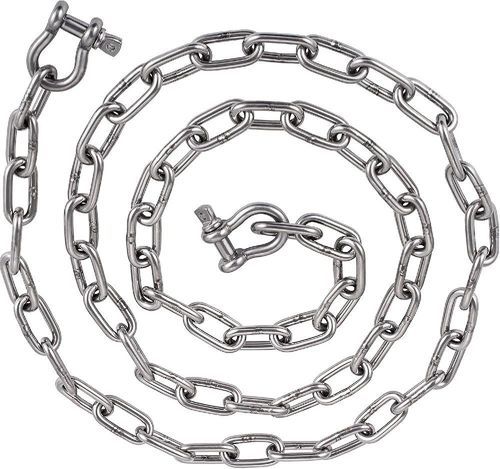

Die DIN 766 Ankerkette ist eine kalibrierte Kurzkettengliedkette, gefertigt nach den DIN 766 Maßanforderungen für Windlass-Gysphen. Erhältlich in AISI 304 oder AISI 316 Edelstahl sorgt die Kette für präzises Eingreifen in DIN 766 Windlass-Gysphen und bietet gute Korrosionsbeständigkeit in Süß- und Seewasser. Standardgrößen reichen von 6 mm bis 16 mm; größere oder kundenspezifische Größen sind auf Anfrage lieferbar. Jede Kette wird geprüft und inspiziert. Nicht für Hub- oder Hängeanwendungen geeignet.

Einleitung
Durch elektrischen Widerstandsschweißen hergestellt und nachkalibriert, bietet die DIN 766 Kurzkettengliedkette gleichmäßige Teilung und Innenbreite, reduziert Kettenschlupf und gewährleistet zuverlässiges Aus- und Einfahren des Ankers. AISI 304 eignet sich für Süßwasser und allgemeine Marineanwendungen; AISI 316 (mit Molybdän) wird für langfristigen Seewassereinsatz empfohlen. Typische Anwendungen: Yachten, Segelboote, Fischerboote, Motorboote und Marina-Ausrüstung.

Produkteigenschaften

• Herstellung nach DIN 766 kalibrierten Maßen
• Materialien: AISI 304 oder AISI 316
• Konstruktion: Kurzkettenglied geschweißt für konstante Geometrie
• Kompatibel mit DIN 766 Windlass-Gysphen
• Gute Korrosionsbeständigkeit in maritimen Umgebungen
• Standardgrößen 6 mm–16 mm; weitere Größen verfügbar
• Einzelinspektion und Rückverfolgbarkeit

Parameter
DIN766 SHORT LINK CHAIN
Header: Size (MM), ±MM, Inside Length (MM), +MM, -MM, Inside Width (MM), Outside Width (MM), Length Per 11 Links (MM), +MM, -MM, Weight Per M (KG)
Size 2: 0.2, 12, 0.2, 0.2, 3.5, 7.5, 132, 1.0, 0.5, 0.07
Size 3: 0.2, 16, 0.2, 0.2, 4.2, 11, 176, 1.4, 0.7, 0.16
Size 4: 0.2, 16, 0.3, 0.2, 5, 13.7, 176, 2.1, 1.1, 0.32
Size 5: 0.2, 18.5, 0.4, 0.2, 6, 17, 203.5, 2.4, 1.2, 0.5
Size 6: 0.2, 18.5, 0.4, 0.2, 7.2, 20.2, 203.5, 2.4, 1.2, 0.8
Size 7: 0.3, 22, 0.4, 0.2, 8.4, 23.8, 242, 3.0, 1.4, 1.1
Size 8: 0.3, 24, 0.4, 0.2, 9.6, 27.2, 264, 3.2, 1.5, 1.4
Size 9: 0.4, 27, 0.5, 0.3, 10.8, 30.6, 297, 3.6, 1.8, 1.8
Size 10: 0.4, 28, 0.5, 0.3, 12, 34, 308, 3.7, 1.9, 2.2
Size 11: 0.4, 31, 0.5, 0.3, 13.2, 37.4, 341, 4.0, 2.0, 2.7
Size 12: 0.3, 36, 0.6, 0.3, 14.4, 40.8, 396, 4.4, 2.2, 3.10
Size 13: 0.5, 36, 0.6, 0.3, 15.6, 44.2, 396, 4.6, 2.4, 3.8
Size 14: 0.6, 41, 0.7, 0.4, 16.8, 47.6, 451, 5.4, 2.7, 4.4
Size 16: 0.6, 45, 0.8, 0.4, 19.2, 54.4, 495, 6.0, 3.0, 5.7
Size 18: 0.9, 50, 0.8, 0.4, 21.6, 61.2, 550, 6.6, 3.3, 7.3
Size 19: 0.4, 53, 0.9, 0.4, 22.8, 64.6, 583, 7.0, 3.7, 7.97
Size 20: 1.0, 56, 1.0, 0.5, 24.0, 68.0, 616, 7.4, 3.7, 9.0
Size 22: 1.2, 62, 1.1, 0.5, 26.4, 75.0, 682, 8.0, 4.0, 11.0
Size 23: 1.2, 64, 1.1, 0.5, 27.6, 78.2, 704, 8.4, 4.2, 12
Size 26: 1.3, 73, 1.2, 0.6, 31.2, 88.4, 803, 9.6, 4.8, 15

Standards / Produktdetail
Produktname: Ankerkette
Material: 316 Edelstahl (AISI 304 ebenfalls verfügbar)
Hauptartikel: Ankerkette und zugehörige maritime Beschläge für Boote und Yachten
Brand: TopOne Chain
Arbeitslast: 1400 KG (Beispielwert)
Lieferung pro: 50 m (Standard-Packlänge)
Anwendung: Ankern, Festmachen und allgemeine maritime Beschläge
Technologie: elektrischer Widerstandsschweißung, Präzisionskalibrierung
Hinweis: Sonderanforderungen und Kennzeichnungen auf Anfrage möglich

Technische Spezifikationen

• Standards: gefertigt nach DIN 766 kalibrierten Abmessungen
• Materialien: AISI 304 (Süßwasser/Allgemeiner Einsatz) und AISI 316 (verbesserte Seewasserbeständigkeit)
• Konstruktion: Kurzkettenglied geschweißte Kette
• Größen: Standardbereich 6 mm–16 mm; zusätzliche Größen verfügbar (siehe Parametertabelle)
• Prüfung & Test: Dimensionskalibrierung, Schweißinspektion, Belastungsprüfung und mechanische Verifikation; individuelle Rückverfolgbarkeit
• Einsatzbereich: nur Ankerung und Festmachen — nicht für Hub- oder Hängeanwendungen
• Kompatibilität: kalibrierter Teilung und Innenbreite für zuverlässiges Eingreifen in DIN 766 Windlass-Gysphen
• Typische Packlänge: 50 m
