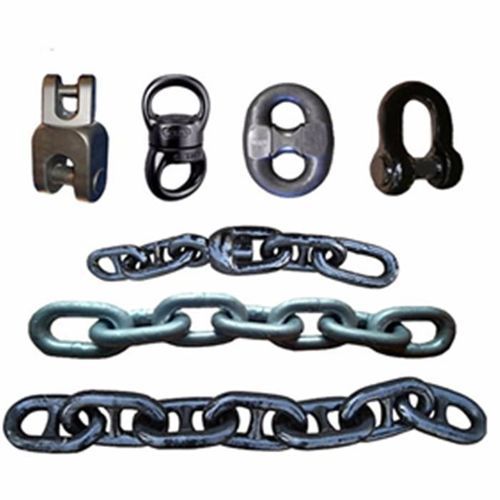

Ankerkette U series

StahlRollen Zackenlaschenfür schwere Lasten

Produktbeschreibung
Stud-link Ankerkette wird aus durch Lichtbogenstoßschweißen (flash butt) hergestellten Stahlgliedern mit internem Bolzen gefertigt. Der interne Bolzen erhöht die Steifigkeit, verringert Verformungen der Glieder unter Zugbelastung und reduziert das Verdrehen beim Handling. Sie ist für Schiffsanker- und Offshore-Lowerysysteme spezifiziert, bei denen dimensionsstabile Ausführung, hohe Zugfestigkeit und Rückverfolgbarkeit gefordert sind. Nenn-Durchmesser: 12,5 mm bis 90 mm; Standardstücklängen: 25 m oder 27,5 m. Werkstoffklassen: CM490, CM690. Festigkeitsklassen: U1, U2, U3.

Einleitung
Das Stud-Link-Design erhöht die Verdrehungssteifigkeit und begrenzt Verformungen beim Durchlauf durch Ankerwinde und Kettenraum. Die Ketten werden flash-butt-geschweißt, kalibriert, wärmebehandelt, dimensionell geprüft sowie einer Prüf- und Bruchbelastungsprüfung unterzogen. Einzelne Schusslängen werden mit Kenter- oder Verbindungsmanillen verbunden, um das vollständige Ankerkabel zu bilden. Typische Anwendungen: Handelsschiffe, Containerschiffe, Massengutfrachter, Tanker, LNG-Schiffe, Offshore-Plattformen, FPSO, Hafenanlagen und Kriegsschiffe. Passende Zubehörteile (Manillen, Wirbel, verbreiterte Endglieder, Anker) sind verfügbar.

Produkteigenschaften

• Flash-butt geschweißte Stahlkonstruktion
• Interner Bolzen für bessere Lastverteilung und reduzierte Verformung
• Erhältlich in Festigkeitsklassen U1, U2 und U3
• Nenn-Durchmesser: 12,5 mm – 90 mm
• Standardstücklängen: 25 m oder 27,5 m
• Werkstoffklassen: CM490, CM690
• Dauerhafte Kennzeichnung für vollständige Rückverfolgbarkeit
• Kompatibel mit Standard-Ankerzubehör (Manillen, Wirbel, Endglieder, Anker)
• Oberflächen: feuerverzinkt, schwarz, natur
• Zertifikate auf Anfrage: ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS, RMRS

Parameter-Tabelle
D(φ) / DURCHMESSER | GLIEDGRÖSSE | AM1 U1 (PROBE KN / BRUCH KN) | AM2 U2 (PROBE KN / BRUCH KN) | AM3 U3 (PROBE KN / BRUCH KN) | CA. GEWICHT (27,5M) KG
1/2 | 12,5 | 75 / 45 | 46 / 66 | 66 / 92 | 98,00
9/16 | 14 | 84 / 50,4 | 58 / 82 | 82 / 116 | 119,00
5/8 | 16 | 96 / 57,6 | 76 / 107 | 107 / 150 | 156,00
... (vollständige Tabelle auf Anfrage verfügbar)

Normen
Hergestellt gemäß ISO 1704, IACS UR W18 und A1, einschlägigen EN- und GB-Normen sowie Schiffbauspezifikationen. Zertifizierung durch ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS und RMRS ist nach Kundenwunsch möglich. Prüfvorgänge umfassen chemische Analyse, mechanische Prüfungen, Inspektion der Flash-Schweißung, Maßkontrolle, Abnahmeprüfungen und Bruchprüfungen. Wärmebehandlung, Härteprüfung und dauerhafte Kennzeichnung werden vor dem Versand abgeschlossen. Materialzertifikate und vollständige Rückverfolgbarkeitsdokumentation werden mit jeder Bestellung geliefert.

Merkmale / Technische Spezifikationen

• Typ: Stud-link geschweißte Ringkette
• Material: Stahl (CM490, CM690)
• Klassen / Festigkeitsstufen: U1, U2, U3
• Nenn-Durchmesserbereich: 12,5 mm – 90 mm
• Standardstücklängen: 25 m oder 27,5 m
• Oberflächenbehandlung: Feuerverzinkt, schwarz, natur
• Verfügbare Zertifikate: ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS, RMRS
• MOQ: 100 Meter
• Verpackung: Stahlpalette oder Bündel
• Fertigungsprozess: Flash-butt-Schweißen, Kalibrierung, Wärmebehandlung
• Tests: Abnahmeprüfung, Bruchprüfung, chemische und mechanische Inspektion, permanente Kennzeichnung
• Zubehör: Manillen, Wirbel, Verbindungsmanillen, verbreiterte Endglieder, Anker
