Mikrometrisches Lineal

Produktübersicht

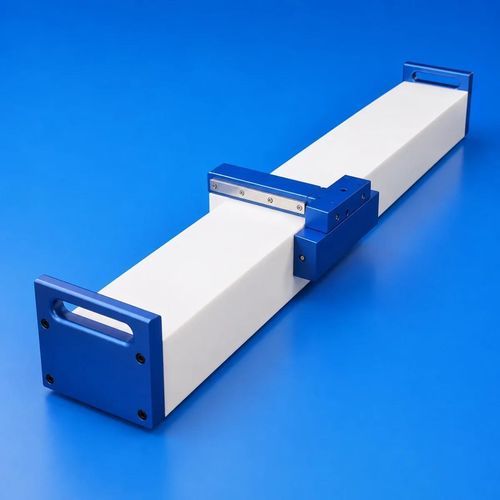

Die Luftlager-Keramik-Richtlehre von Innovacera aus Aluminiumoxid (Al₂O₃) hochpräzise Keramik bietet eine langhubige geometrische Referenz für hochgenaue Prüf- und Kalibrieraufgaben. Ein Präzisions-Luftlagerwagen schwebt auf einem dünnen Luftfilm, der durch Druckluft erzeugt wird, und ermöglicht berührungslose lineare Abtastung mit minimalen Störungen und praktisch keinem mechanischen Verschleiß.

Hauptmerkmale

• Mikrometer-Level geometrische Genauigkeit: Standardmodelle erreichen 1,5 μm Geradheit und Ebenheit.
• Berührungslose Luftlagerabtastung: beseitigt mechanische Reibung, Verschleiß und Stick-Slip für stabile Messungen.
• Referenzträger aus hochreiner Aluminiumoxidkeramik (Al₂O₃): hohe Härte, Korrosionsbeständigkeit und dimensionsstabile Eigenschaften.
• Langlängenfähigkeit: Standardlängen 1.200 mm, 1.500 mm und 2.500 mm für große Führungen und lange Verfahrwege.
• Geringer Wartungsaufwand und schmiermittelfreier Betrieb bei normaler Druckluftversorgung.
• Anpassbar: Keramiklänge, Querschnitt, Befestigungsbohrungen, Lagerflächen, Wagenkonzept und Sensor-Schnittstellen.

Technische Daten

• INV201212-SG — 200 × 120 × 1200 mm — Geradheit: 1,5 μm — Ebenheit: 1,5 μm — Standardmodell.
• INV201215-SG — 200 × 120 × 1500 mm — Geradheit: 1,5 μm — Ebenheit: 1,5 μm — Standardmodell.
• INV151525-SG — 150 × 150 × 2500 mm — Geradheit: 1,5 μm — Ebenheit: 1,5 μm — Standardmodell.

Anwendungen

• Geradheitsprüfung und Montagekalibrierung von CNC-Maschinenführungen.
• Geometrieprüfung von CMM-Achsen und langhubigen Messtechniken.
• Inbetriebnahme und Prüfung von Luftlager-Bewegungsplattformen und Linearmotorbühnen.
• Inspektionssysteme für Halbleiter und Flachbildschirme.
• Ausrichtung in Präzisionsoptik, Laserbearbeitung und Scananlagen.
• Prüfung der Genauigkeit bei Schleifmaschinen, Flächenschleifern und großen Bearbeitungszentren.
• Geometrische Messungen in Metrologie-Laboren und Forschungseinrichtungen.

FAQ (Auszug)

• Was ist eine Luftlager-Keramik-Richtlehre und wie verbessert die berührungslose Abtastung die Prüfung? Ein Referenzträger aus hochreiner Aluminiumoxidkeramik (Al₂O₃) kombiniert mit einem Präzisions-Luftlagerwagen bildet einen mikrofeinen Luftfilm, der mechanischen Kontakt eliminiert. Dadurch werden Reibung, Stick-Slip und Verschleiß reduziert, Messstörungen minimiert und eine stabile geometrische Referenz (≤1,5 μm) für Geradheits- und Ebenheitsprüfungen bereitgestellt.
• Kann ich eine kundenspezifische Richtlehre bestellen und wie wird die Anpassung umgesetzt? Ja. Kundenspezifische Optionen umfassen nicht standardmäßige Längen, Querschnittsabmessungen, Verfahrwege, Bohrbild, Bezugsflächen, Luftlagerwagen-Geometrie und Sensor-Montageschnittstellen (Laserinterferometer, Autokollimatoren, Wegaufnehmer).

Weitere technische Details

• Material: Hochreine Aluminiumoxidkeramik (Al₂O₃); andere fortschrittliche Keramiken auf Anfrage.
• Standard erreichbare Geradheit / Ebenheit: 1,5 μm.
• Standardlängen: 1200 mm, 1500 mm, 2500 mm.
• Beispielquerschnitte: 200 × 120 mm (für 1200 und 1500 mm); 150 × 150 mm (für 2500 mm).
• Funktionsprinzip: Präzisions-Luftlagerwagen erzeugt einen dünnen Luftfilm zur berührungslosen Abtastung.
• Wartung: Schmiermittelfreier Betrieb bei normaler Druckluftversorgung; verringerte Kontamination und Verschleiß.
• Messkompatibilität: Ausgelegt für Wegsensoren, Autokollimatoren, elektronische Nivelliere, Laserinterferometer und Datenerfassungssysteme.
• Anpassung: Keramiklänge, Querschnitt, Befestigungsbohrungen, Bezugsflächen, Verfahrweg, Wagenstruktur und Sensor-Schnittstellen anpassbar an Geräte-Konfiguration und Prüfanforderungen.
