Zimmermannswinkel

Produktübersicht
Das keramische Ultra-Präzisions-Referenzwinkelstück von Innovacera ist ein metrologisches Referenzgerät, das dazu dient, gerade und 90°-Referenzebenen für Inspektions- und Ausrichtaufgaben bereitzustellen. Es eignet sich zur Prüfung der Geradheit von Verfahrachsen, der Rechtwinkligkeit zwischen Achsen und der Perpendicularität benachbarter Werkstückflächen.

Konstruktion und Materialien

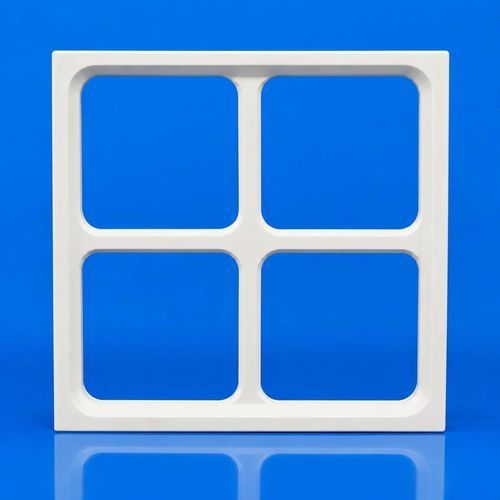

Hergestellt aus hochreiner Aluminiumoxidkeramik (Al2O3) oder Siliziumkarbid (SiC), wird das Winkelstück präzisionsbearbeitet, geschliffen und geometrisch geprüft, um Mikrometer-Bereich Geradheit und Rechtwinkligkeit auf den Messflächen zu erreichen. Der leichte Rahmen mit vier Öffnungen reduziert Eigengewichtsdeformationen bei gleichbleibend hoher struktureller Steifigkeit und erleichtert Montage, Umkehrung und Vergleichsmessungen in verschiedenen Orientierungen.

Anwendung
Das keramische Referenzwinkelstück liefert selbst keine Messwerte. Es wird in Verbindung mit Wegaufnehmern (elektronischer Komparator, Messuhr, induktive Sonde, Luftmesssonde, CMM-Sonde) eingesetzt. Typische Einsatzgebiete sind Installation, Justage und periodische geometrische Genauigkeitsprüfungen von Präzisionsmaschinen, Koordinatenmessgeräten, Halbleiterausrüstung und automatisierten Messsystemen.

Produkteigenschaften

• Geometrische Genauigkeit im Mikrometerbereich
• Leichter Vierfenster-Rahmen mit hoher Steifigkeit
• Gute Verschleißfestigkeit
• Korrosions- und rostbeständig
• Nichtmagnetische Ausführung
• Gute dimensionsstabilität
• Maßanfertigung möglich

Spezifikationen:
Modell | Größe (L × H × W) | Geradheit | Rechtwinkligkeit | Gewicht
INV202050-SG | 200 × 200 × 50 mm | < 1.5 µm | < 1.5 µm | 3.5 kg
INV353550-SG | 350 × 350 × 50 mm | < 1.5 µm | < 1.5 µm | 8.1 kg
INV404050-SG | 400 × 400 × 50 mm | < 1.5 µm | < 1.5 µm | 11 kg
INV454550-SG | 450 × 450 × 50 mm | < 2 µm | < 2 µm | 12.5 kg
INV505055-SG | 500 × 500 × 55 mm | < 2 µm | < 2 µm | —
Maßanfertigung | Bis zu 1000 × 400 × 50 mm | < 2 µm | < 2 µm | Nach Auslegung

Hauptanwendungen

• Geometrische Genauigkeitsprüfung von Präzisionsmaschinen
• Koordinatenmessgeräte und messtechnische Ausrüstung
• Halbleiter- und Präzisionsautomationsausrüstung
• Prüfung von Werkstücken und Präzisionsspannmitteln

Typische Messmethoden
Vergleichsmessung
Platzieren Sie das keramische Referenzwinkelstück fest auf einer Präzisionsgrundplatte und fahren Sie die Sonde entlang der Messfläche. Durch Aufzeichnen der Anzeigeschwankungen an verschiedenen Positionen lässt sich die Geradheit einer Achse oder Fläche sowie die Winkelabweichung bewerten.

Umkehrmessung
Durch Drehen oder Umkehren des Winkelstücks (180° oder Ändern der Montageorientierung) lässt sich der Eigenfehler des Winkelstücks vom Bewegungsfehler der Maschine trennen, was die Zuverlässigkeit der geometrischen Fehleranalyse erhöht.

Mehrachsige Rechtwinkligkeitsprüfung
Eine Messfläche dient als Bezugsfläche, während eine angrenzende Fläche die 90°-Referenz bildet, um die Rechtwinkligkeit zwischen zwei Verfahrachsen zu überprüfen.

Technische Merkmale / Spezifikationen:

• Materialien: Hochreine Aluminiumoxidkeramik (Al2O3) oder Siliziumkarbid (SiC)
• Geometrische Genauigkeit: Mikrometer-Bereich Geradheit und Rechtwinkligkeit (modellabhängig: typ. <1.5 µm bis <2 µm)
• Standardgrößen: 200×200×50 mm bis 500×500×55 mm; kundenspezifisch bis 1000×400×50 mm
• Leichter Vierfenster-Rahmen zur Reduzierung von Eigengewichtsdeformationen
• Hohe strukturelle Steifigkeit und Verschleißfestigkeit
• Nicht magnetisch, korrosionsbeständig und rostfrei
• Vorgesehen zur Verwendung mit Wegaufnehmern (elektronischer Komparator, Messuhr, induktive Sonde, Luftmesssonde, CMM-Sonde)
• Typische Modellnummern: INV202050-SG, INV353550-SG, INV404050-SG, INV454550-SG, INV505055-SG
