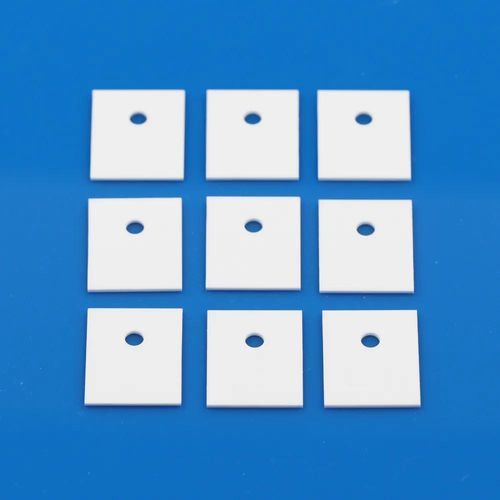

Elektrische Isolierplatte 66255-00100-0288

Produktübersicht
Die Isolierplatte für Kühlkörper aus Aluminiumoxid-Keramik wird aus 96 % hochreinem Aluminiumoxid (Al₂O₃) gefertigt. Sie bietet effektive Wärmeleitung und gewährleistet gleichzeitig elektrische Isolierung zwischen wärmeerzeugenden Bauteilen und Metallkühlkörpern oder umgebenden Strukturen. Die starre Plattenform und kompakte Abmessungen eignen sich für beengte Einbausituationen und Anwendungen mit langzeitstabiler Leistung bei erhöhten Temperaturen.

Hauptmerkmale

• 96 % hochreine Aluminiumoxid-Keramik (Al₂O₃)
• Kombination aus Wärmeabfuhr und elektrischer Isolierung
• Hohe dielektrische Festigkeit und stabile Isoliereigenschaften
• Gute Wärmeleitfähigkeit für effizienten Wärmetransport
• Hervorragende Beständigkeit gegen hohe Temperaturen und thermische Alterung
• Starre Plattenstruktur, geeignet für präzise Positionierung und Montage

Typische Anwendungen

• Induktionsherde und Reiskocher
• Leistungs-Halbleiterbauelemente (MOSFETs, IGBTs)
• Isolierung von Kühlkörpern in elektronischen Baugruppen
• Haushaltselektronik
• Leistungselektronik und Steuerungsmodule

Allgemeine Produktdaten
Formel: Al₂O₃
Formen: Platte
Materialien: Aluminiumoxid (Alumina)
Reinheit: 96 %
CAS-Nummer: 1344-28-1
Warengruppe: Keramische Wärmeleitpads

Spezifikationen / Toleranzen (Platte)

• Länge: 24 mm ±0,2 mm
• Breite: 19 mm ±0,2 mm
• Dicke: 1 mm ±0,05 mm

Elektrische Eigenschaften

• Dielektrizitätskonstante (1 MHz, 25°C): 9,8
• Durchschlagsfestigkeit: 15 kV/mm
• Volumenwiderstand: 1e14 Ω·cm

Physikalische Eigenschaften

• Dichte: 3,7 g/cm³

Thermische Eigenschaften

• Wärmeleitfähigkeit (20–400°C): 24 W/m·K
• Wärmeausdehnungskoeffizient: 6,9 ×10⁻⁶/°C (20–300°C); 7,8 ×10⁻⁶/°C (300–800°C)

Mechanische Eigenschaften

• Elastizitätsmodul: 340 GPa
