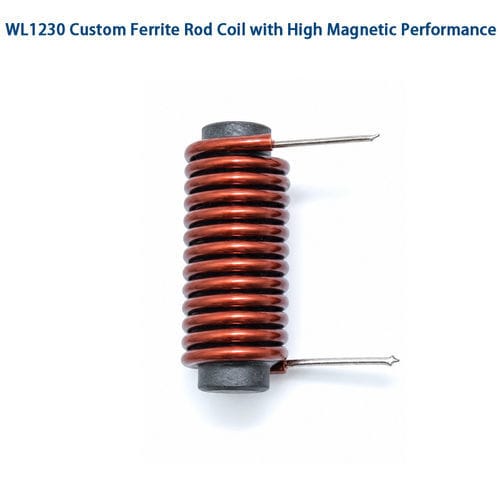

Ferrit-Induktor WL1230

mit FerritkerndrahtgewickeltHochfrequenz

Produktübersicht
Die Ferritstab-Spule WL1230 ist eine kompakte Induktivkomponente, ausgelegt für Empfang, elektromagnetische Kopplung und frequenzspezifische Anwendungen. Sie kombiniert einen Ferritstab als magnetischen Kern mit präzisem lackiertem Kupferwickel, um hohe Induktivität und verbesserte magnetische Kopplung bei begrenztem Leiterplatten- oder Modulplatz zu erreichen.

Wichtige Hinweise
Die Leistung hängt von Ferritmaterial, Kernabmessungen, Windungsanzahl, Drahtdurchmesser und Schaltungsanpassung ab. WL1230 lässt sich für spezifische Frequenzbänder und Empfindlichkeiten industrieller, automobil- und kommunikationstechnischer Systeme optimieren. Anpassungen von Material, Wicklung, Abmessungen und elektrischen Parametern sind für OEM-Anforderungen möglich.

Eigenschaften

• Hohe magnetische Permeabilität für konzentrierten Fluss und erhöhte Induktivität
• Kompakter 30-mm-Bauplatz geeignet für enge Layouts
• Präziser lackierter Kupferwickel für konstante elektrische Werte
• Hoher Gütefaktor im vorgesehenen kHz–MHz-Bereich
• Optionen: Lackierung, Epoxid oder Schutzbeschichtung

Anwendungen

• AM-Antennen und Empfangsstufen
• RF- und Wireless-Systeme, RFID-Lesegeräte und Identifizierungseinheiten
• Drahtlose Sensoren, IoT-Knoten und Smart Meter
• Automobil-Elektronik (schlüsselloser Zugang, TPMS, Steuergeräte)
• Industrielle Steuerungen, Sensoren und Messgeräte
• Kommunikations- und medizinische Elektronikgeräte (je nach Anwendung)

Vorteile
Bietet gegenüber Luftkern-Äquivalenten erhöhte Empfindlichkeit und Kopplung, verringerte elektromagnetische Verluste in Zielbändern und ein kompaktes Format für moderne Module.

Nachteile
Ferritmaterialien sind spröde und mechanischen Stößen empfindlich; magnetische Eigenschaften ändern sich mit der Temperatur, daher ist die Materialauswahl für raue Umgebungen entscheidend. Präzises Wickeln und Qualitätssicherung sind erforderlich und können Produktionskosten erhöhen.

Fehlerbehebung & häufige Probleme

• Niedrige Induktivität — Wicklungsanzahl, Drahtdurchmesser und Kern auf Unversehrtheit prüfen.
• Schwacher Empfang — Spulenorientierung, Schaltungsanpassung und Störeinflüsse prüfen.
• Hoher DC-Widerstand — Wicklungsqualität und Lötverbindungen inspizieren.
• Temperaturdrift — geeignete Ferrittype für den Betriebsbereich wählen.
• Mechanische Beschädigung — auf Brüche prüfen und beschädigte Kerne ersetzen.
• Produktionsvariabilität — enge Herstellertoleranzen und Tests einhalten.

Artikelbeschreibung (Tabelle)
Item | Description
Ferritspule Induktor | Lackierter Kupferdraht
Drahtdurchmesser | ~0,3 mm (AWG-Optionen verfügbar)
Wicklungsart | Einlagig rund oder segmentiert, präzise Wicklung
Kernmaterial | Ferritstab (MnZn oder NiZn je nach Frequenz)
Baulänge | 30 mm (typisch; anpassbar)
Verguss/Schutz | Lack, Epoxid oder Schutzbeschichtung (optional)
Montage | Durchsteck oder kundenspezifische Montageoptionen

Elektrische Spezifikationen (typisch)
Parameter | Beschreibung
Induktanzbereich | 0,1 µH – 100 µH (anpassbar)
Induktanztoleranz | ±2%, ±5%, ±10%
DC-Widerstand (DCR) | Je nach Auslegung (anpassbar)
Gütefaktor | Hoch, optimiert für gewählten Frequenzbereich
Eigenresonanzfrequenz | Anwendungsabhängig, durch Design wählbar
Betriebsfrequenz | kHz bis niedrige MHz
Nennstrom | Nach kundenspezifischem Design
Isolationswiderstand | ≥100 MΩ

Hinweise zu Konstruktion und Auswahl
Wählen Sie die Ferritgüte (MnZn vs NiZn) entsprechend Betriebsfrequenz und Temperaturanforderungen. Berücksichtigen Sie Kernlänge/-durchmesser, Zielinduktanz, Toleranzen und mechanische Beschränkungen. Prototypentests und Schaltungsanpassung werden vor Serienproduktion empfohlen.

Merkmale / technische Spezifikationen

• Modell: WL1230 (Ferritstab-Spule)
• Kernmaterial: Ferritstab (MnZn oder NiZn)
• Draht: Lackierter Kupferdraht (typisch)
• Drahtdurchmesser: ~0,3 mm (AWG-Optionen verfügbar)
• Wicklung: Einlagig rund oder segmentiert, Präzision
• Baulänge: 30 mm (typisch; anpassbar)
• Verguss-/Schutzoptionen: Lack, Epoxid oder Schutzbeschichtung
• Montage: Durchsteck oder kundenspezifisch
• Induktanzbereich: 0,1 µH – 100 µH (anpassbar)
• Induktanztoleranz: ±2%, ±5%, ±10%
• Betriebsfrequenz: kHz bis MHz
• Gütefaktor: Hoch (optimiert pro Frequenz)
• DC-Widerstand und Nennstrom: Nach kundenspezifischem Design
• Isolationswiderstand: ≥100 MΩ
