Luft-Induktor WL 1308

mit LuftkernHochfrequenzHF

Produktübersicht

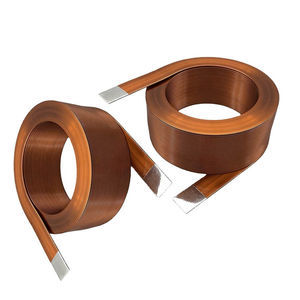

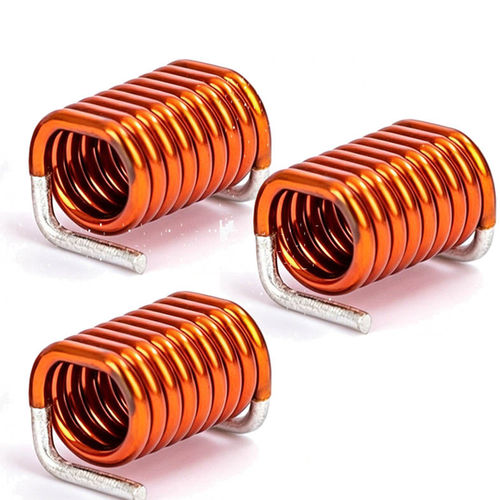

Die SMD-Luftspule WL 1308 ist ein oberflächenmontierter Induktor mit Luftkern (kein magnetisches Material) und emaillierten Kupferwicklungen. Für Hochfrequenzanwendungen ausgelegt, liefert sie stabile Induktanz, hohen Q-Faktor und keine kernbedingten Verluste. Typische Einsatzzwecke: RF-Vorstufen, drahtlose Module, IoT-Geräte, drahtlose Ladesysteme und präzise Medizinelektronik.

Hauptmerkmale

• Luftkern-Design: keine magnetische Sättigung oder kernbedingte Verzerrung
• Hoher Q-Faktor und niedriger Gleichstromwiderstand für HF/RF-Betrieb
• Stabile Induktanzwerte und gute thermische Stabilität
• Feine Wickeltechnik mit wählbaren Drahtdurchmessern und Induktanzwerten
• Kompaktes SMD-Gehäuse, kompatibel mit automatischer SMT-Bestückung
• Schnelle Signalantwort und gute Linearität für präzise RF-Schaltungen
• Anpassbar für OEM/ODM-Anforderungen

Produktdetails — kompakte SMD-Luftspule
Die WL 1308 wird mit präzisen Wickeltechniken hergestellt und bietet verlustarme Leistung in einem kleinen SMD-Gehäuse. Die Luftkernstruktur verhindert Sättigung und verbessert das Verhalten bei hohen Frequenzen. Verfügbare Optionen umfassen verschiedene Induktanzwerte, Drahtstärken, Vergussarten und Gehäuseabmessungen für PCB-Integration und automatisches Bestücken.

Datenblatt (Bauteil / mechanisch)
Position — Beschreibung
SMD-Luftspule — Emaillierter Kupferdraht
Drahtdurchmesser — 0,1 mm (AWG-Optionen verfügbar)
Wicklungsart — Einlagig rund oder abschnittsweise Wicklung
Kernmaterial — Luft (nicht magnetisch)
Gehäuselänge — 10–15 mm
Verguss / Beschichtung — Optionaler Lack, Epoxid oder Beschichtung
Montage — Surface-mount (SMT) mit kundenspezifischen Optionen oder Through-hole nach Spezifikation

Elektrische Spezifikationen (typisch)
Parameter — Beschreibung
Induktanzbereich — 0,1 µH – 100 µH (kundenspezifisch)
Induktanztoleranz — ±2%, ±5%, ±10%
DC-Widerstand (DCR) — Designspezifisch (anpassbar)
Q-Faktor — Hoch, optimiert für die angegebene Frequenzbandbreite
Eigenresonanzfrequenz — Hoch, anwendungsabhängig
Betriebsfrequenz — kHz- bis MHz-Bereich
Nennstrom — Pro Design spezifiziert
Isolationswiderstand — ≥100 MΩ

Funktionsweise
Die Spule arbeitet über elektromagnetische Induktion: Wechselstrom durch die Wicklungen erzeugt ein Magnetfeld in der Luft. Ohne magnetischen Kern vermeidet das Bauteil Sättigung und kernbedingte Verluste, was zuverlässige Leistung bei höheren Frequenzen ermöglicht. Induktanz filtert Signale, unterstützt Impedanzanpassung und speichert kleine Energiemengen in HF-Schaltungen.

Industrielle Anwendungen

• RF-Kommunikationsmodule, Antennen und RF-Verstärker
• Drahtlose Ladeeinheiten und Energietransfersysteme
• IoT-Module, Bluetooth/Wi‑Fi/GPS und Wearables
• Hochfrequenzfilter, Impedanzanpassung und RF-Vorstufen
• Medizinelektronik und Präzisionssensorik
• Luft- und Raumfahrt- sowie Automotive-HF-Subsysteme (mit Qualifikation)

Vorteile & Nachteile

• Vorteile: keine Kernverluste, hoher Q, stabile Induktanz, lineares HF-Verhalten und kompakte SMD-Bauform
• Nachteile: geringere Induktivitätsdichte im Vergleich zu Ferritkernen (kann mehr Windungen/Volumen erfordern), geringere Energiespeicherung für Leistungsanwendungen, Empfindlichkeit gegenüber benachbarten Magnetfeldern

Fertigungshinweise & Fehlerbehebung

• Instabile Induktanz: Wicklungsanzahl, Wicklungsintegrität und Lötverbindungen prüfen
• Überhitzung: Nennstrom, Drahtdurchmesser und thermisches PCB-Design überprüfen
• RF-Kopplung: Abstand und Orientierung einhalten, PCB-Layout optimieren, um Kopplung zu reduzieren
• Mechanische Beschädigung: Schutz beim Transport und SMT-Bestücken; korrekte Pick-and-Place-Einstellungen verwenden
• Schlechte Lötung: passenden Reflow-Prozess, Pad-Design und PCB-Reinigung sicherstellen
• Falsche Auswahl: Frequenzverhalten und Impedanzanpassung im Prototyp prüfen

Auswahl einer SMD-Luftspule
Wählen Sie die Induktanz entsprechend Betriebsfrequenz und Anpassungsanforderungen. Berücksichtigen Sie Q-Faktor, DCR, Nennstrom, Baugröße und Footprint. Prüfen Sie Eigenresonanzfrequenz, thermische Grenzen und mechanische Toleranzen. Bei OEM-Bestellungen bestätigen Sie Anpassungsoptionen, RoHS-Konformität, elektrische Prüfungen und Rückverfolgbarkeit.

Fehler vermeiden (Verpackung & Handling)

• Unzureichender mechanischer Schutz — Schaum oder Innenhalte verwenden, um Verformung zu vermeiden
• Schlechter Feuchteschutz — Vakuumverpackung oder feuchtigkeitsdichte Beutel verwenden
• Falscher Reel-Abstand — Standard-Reels für Pick-and-Place verwenden
• Keine ESD-Schutzmaßnahmen — antistatische Verpackung einsetzen
• Schlechte Kennzeichnung — Teilenummer, Induktanz, Menge und Charge angeben

Technische Daten / Merkmale

• Modell: WL 1308
• Kernmaterial: Luft (nicht magnetisch)
• Leiter: Emaillierter Kupferdraht
• Induktanzbereich: 0,1 µH – 100 µH (kundenspezifisch)
• Induktanztoleranz: ±2%, ±5%, ±10%
• Drahtdurchmesser: typ. 0,1 mm (AWG-Optionen)
• Wicklungsart: einlagig oder abschnittsweise
• Gehäuselänge: 10–15 mm (typ.)
• Betriebsfrequenz: kHz bis MHz
• Q-Faktor: hoch (anwendungsabhängig)
• Eigenresonanzfrequenz: hoch (anwendungsabhängig)
• Nennstrom: pro Design spezifiziert
• Isolationswiderstand: ≥100 MΩ
• Verguss/Beschichtung: optionaler Lack, Epoxid oder Beschichtung
• Montage: Surface-mount (SMT) mit Through-hole/Custom-Optionen falls erforderlich
