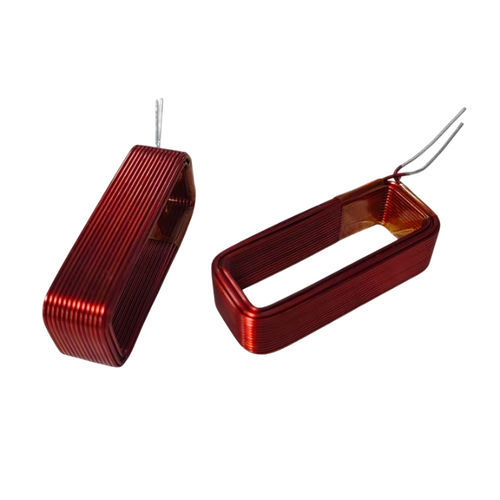

Spule mit Luftkern WL4520

HochfrequenzRFdurchgangsgebohrt

Produktübersicht
Die mehrlagige Luftspule WL4520 ist ein kompakter elektromagnetischer Induktor, entwickelt für stabile Induktivität, geringe Verluste und gute Hochfrequenz-Eigenschaften in Sensor- und HF-Systemen. Die kernlose Konstruktion ermöglicht hohe Induktivitätsdichte ohne Sättigung und ferromagnetische Verluste, geeignet für präzise Signalverarbeitung und drahtlose Module.

Design & Anpassung
Die WL4520 verfügt über eine mehrlagige Wicklung aus lackiertem Kupferdraht, optimiert für hohen Q-Faktor und thermische Stabilität im Dauerbetrieb. Standard- und kundenspezifische Optionen umfassen Drahtdurchmesser, Windungszahl, Spulendimensionen, Spulenkörpermaterial und Montageart zur Anpassung an OEM-Anforderungen.

Wesentliche Merkmale

• Luftkern (kein magnetischer Kern) — verhindert Sättigung
• Hoher Q-Faktor, optimiert für HF-/RF-Bereiche
• Lineare Induktivität mit geringer Signalverzerrung
• Stabile Induktivität über typische Betriebstemperaturen
• Kompakte Mehrlagenausführung für höhere Induktivität pro Volumen

Anwendungen

• Drahtlose Ladecoils und Wireless-Power-Module
• Signalaufbereitung für Sensoren (Annäherungssensoren, Filterung)
• Robotersteuerungen und Hochgeschwindigkeitssteuerungen
• SPS-Platinen, HF-Kommunikation, Filter- und Zeitgeber-Schaltungen
• Motorsteuerungen, Förderbänder und Sortiersysteme in der Automatisierung
• Industrielle Prüf- und Messgeräte mit Anforderungen an geringe Verzerrung

Vorteile & Nachteile

• Vorteile: lineare Induktivität ohne Kernsättigung, keine ferromagnetischen Kernverluste, verbesserter Q-Faktor und Effizienz bei höheren Frequenzen, kompakter Mehrlagenaufbau mit hoher Dichte; geeignete Ausführungen können bis ~1 GHz betrieben werden.
• Nachteile: Zur Erreichung hoher Induktivität ohne permeablen Kern sind ggf. mehr Windungen oder größere Abmessungen nötig (erhöhte Kapazität zwischen Wicklungen und Kupferverluste); höhere Streufeldemission im Vergleich zu kernbehafteten Induktoren kann Abschirmung oder strategische Platzierung erfordern.

Produktdatenblatt (Konstruktion)
Artikel: Wicklungsdraht — Lackierter Kupferdraht
Drahtdurchmesser: Anpassbar (AWG-Optionen verfügbar)
Wicklungsart: Mehrlagige runde oder segmentierte Wicklung
Kernmaterial: Luft (nicht magnetisch)
Spulenkörper: Optional Kunststoff oder Keramik
Verguss/Encapsulation: Optional Lack, Epoxid oder Beschichtung
Montage: Durchsteckmontage / kundenspezifisch

Elektrische Daten (typisch)
Induktivitätsbereich: 0,1 µH – 100 µH (anpassbar)
Induktivitätstoleranz: ±2 %, ±5 %, ±10 %
Gleichstromwiderstand (DCR): Abhängig von Drahtstärke und Windungszahl (anpassbar)
Q-Faktor: Hoch, optimiert für den Ziel-Frequenzbereich
Selbstresonanzfrequenz: Hoch, anwendungsabhängig
Betriebsfrequenz: kHz- bis MHz-Bereich (designabhängig)
Nennstrom: Kundenspezifisch je Design
Isolationswiderstand: ≥100 MΩ

Auswahlkriterien

• Definieren Sie elektrische Zielwerte: benötigte Induktivität, Toleranz, DCR, Nennstrom und Betriebsfrequenz.
• Spezifizieren Sie mechanische Beschränkungen: Außendurchmesser, Höhe, Montageart und verfügbaren PCB-Platz.
• Bewerten Sie Performance-Anforderungen: Ziel-Q, Wärmeableitung, EMI/EMC-Anforderungen und Signallinearität.
• Berücksichtigen Sie die Umgebung: Betriebstemperatur, Vibration, Feuchtigkeit und Betriebszyklus.
• Bestätigen Sie Anpassungsoptionen: Spulenkörpermaterial, Anschlussdraht, Verguss und Engineering-Support.

Eigenschaften / Technische Spezifikationen

• Modell: WL4520
• Kern: Luft (nicht magnetisch)
• Wicklung: Lackierter Kupferdraht, mehrlagig
• Induktivität (typischer Bereich): 0,1 µH — 100 µH (anpassbar)
• Toleranzoptionen Induktivität: ±2 %, ±5 %, ±10 %
• Betriebsfrequenz: kHz — MHz (geeignet für RF/hochfrequente Schaltungen)
• Q-Faktor: Hoch, optimiert pro Frequenzbereich
• Gleichstromwiderstand: Abhängig von Drahtstärke und Windungszahl (anpassbar)
• Nennstrom: Kundenspezifisch
• Isolationswiderstand: ≥100 MΩ
• Montage: Durchsteck oder kundenspezifisch
• Optionen: Spulenkörper (Kunststoff/Keramik), Verguss (Lack/Epoxid/Beschichtung), kundenspezifischer Drahtdurchmesser und Windungszahl
