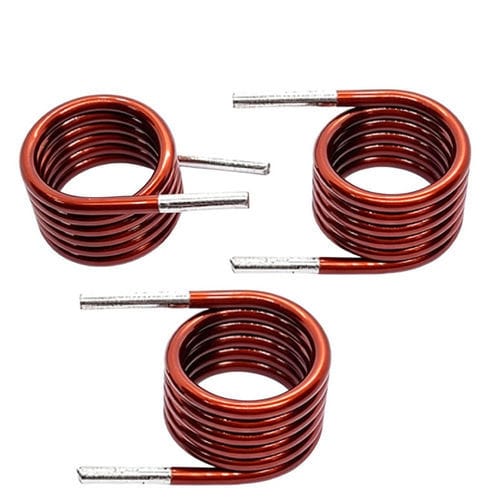

Luft-Induktor WL1914

mit LuftkernHochfrequenzHF

Produktübersicht
Eine Luftkern-Induktorspule ist eine elektronische Baugruppe, bei der lackierter Kupferdraht zu einer Spule gewickelt wird, ohne magnetisches Kernmaterial. Sie liefert verlustarme Induktivität für Hochfrequenzanwendungen, da Luft als magnetischer Pfad genutzt wird und Kernsättigung sowie Hysterese entfallen. Typische Anwendungen: Funkkommunikation, HF-Schaltungen, Antennen, Filter, Oszillatoren, Audio-Crossover und industrielle Elektroniksysteme.

Produktdatenblatt
Artikel - Beschreibung
Luftkern-Induktorspule - lackierter Kupferdraht
Drahtdurchmesser - 0,20 mm (AWG-Optionen verfügbar)
Wicklungsart - Einlagige runde oder segmentierte Wicklung
Kernmaterial - Luft (nicht magnetisch)
Baulänge - 15 mm
Verguss/ Beschichtung - Optional: Lack, Epoxid oder Beschichtung
Montage - Through-hole oder kundenspezifisch

Elektrische Spezifikationen (typisch)
Induktivitätsbereich - 0,1 µH – 100 µH (anpassbar)
Toleranz - ±2%, ±5%, ±10%
Gleichstromwiderstand (DCR) - 14 Ω (Beispiel bei 5,5 Windungen)
Q-Faktor - Hoher Q, für die Frequenzbereiche optimiert
Eigenresonanzfrequenz - Hoch (anwendungsabhängig)
Betriebsfrequenz - kHz- bis MHz-Bereich
Nennstrom - Je nach Auslegung spezifiziert
Isolationswiderstand - ≥100 MΩ

Funktionsprinzip
Die Spule arbeitet nach dem Prinzip der elektromagnetischen Induktion: Strom durch die Wicklung erzeugt ein magnetisches Feld in der Luft; Stromänderungen induzieren eine Spannung, die schnellen Änderungen entgegenwirkt. Die Induktivität wird durch Windungszahl, Spulendurchmesser, Wicklungsabstand und Drahtstärke bestimmt.

Eigenschaften

• Optimiert für Hochfrequenz-Leistung
• Keine Kernsättigung oder Hysterese
• Niedrige Kernverluste und geringe Signalverzerrung
• Stabile Induktivität im spezifizierten Bereich
• Kompakt und leicht
• Schnelle elektromagnetische Reaktion
• Hoher Q-Faktor für HF-Anwendungen
• Geeignet für präzise Signalübertragung
• Größe und Induktivität anpassbar
• Gute thermische Stabilität

Anwendungen

• HF-Kommunikationsgeräte und Antennen
• Signalfilter und Oszillatoren
• Audio-Crossover und hochwertige Audiosysteme
• Präzisionsmessung und Medizintechnik
• Industrielle Automatisierung: Sensorik, Steuerung und Filterung
• IoT-Module, kabelloses Laden und 5G-Komponenten
• Hochfrequenz-Wandler

Vorteile & Nachteile

• Vorteile: Stabilität bei HF, keine Kernverluste, hohe Linearität, hoher Q, geringes Gewicht und einfache kundenspezifische Anpassung
• Nachteile: geringere Induktivitätsdichte im Vergleich zu magnetischen Kernen, bei hohen Strömen potenziell höhere Kupferverluste, geringere Feldkonzentration

Technische Daten

• Material: lackierter Kupferdraht
• Drahtdurchmesser: 0,20 mm (AWG-Optionen verfügbar)
• Wicklung: einlagig rund oder segmentiert
• Kern: Luft (nicht magnetisch)
• Baulänge: 15 mm
• Verguss/Beschichtung: Lack, Epoxid oder Beschichtung
• Montage: Through-hole oder kundenspezifisch
• Induktivitätsbereich: 0,1 µH – 100 µH (anpassbar)
• Toleranz: ±2%, ±5%, ±10%
• DC-Widerstandsbeispiel: 14 Ω (5,5 Windungen)
• Betriebsfrequenz: kHz bis MHz
• Isolationswiderstand: ≥100 MΩ
• Nennstrom: je nach kundenspezifischem Design

Fehlerbehebung
Häufige Probleme sind falsche Wicklungsabstände, lose Windungen, Überhitzung durch zu hohen Strom oder zu dünnen Draht und EMV-Störungen durch benachbarte Bauteile. Prüfen Sie Wicklungsintegrität, messen Sie Induktivität und Widerstand, kontrollieren Sie Drahtstärke und Belüftung und passen Sie Montage bzw. Abstand an.
