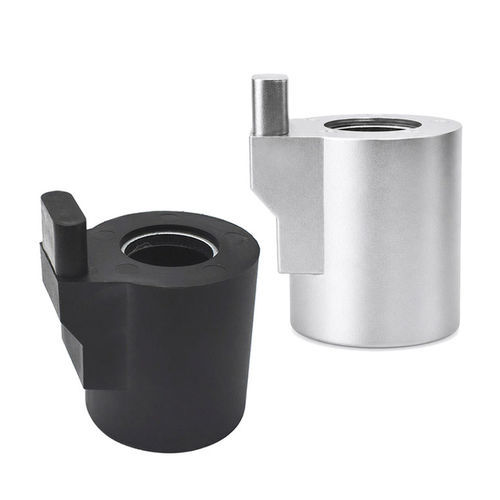

Magnetspule WL4751

magnetisch-induktivIsolationAC

Übersicht
Die Magnetventilspule WL4751 ist ein elektromagnetischer Aktuator, der elektrische Energie in magnetische Kraft umwandelt, um den Kolben eines Ventils zur Steuerung von Flüssigkeiten und Gasen zu bewegen. Verfügbar in AC- und DC-Ausführungen mit anpassbaren Spannungen, Leistungen, Isolationsklassen und Schutzarten. Hergestellt mit hochwertigem Kupferdraht, präziser Wicklungstechnik und strenger Qualitätskontrolle für stabile Magnetkraft, schnelle Reaktion, geringen Verbrauch und lange Lebensdauer.

Funktionsweise
Die Spule besteht aus isoliertem Kupferdraht, der um einen magnetischen Kern gewickelt ist. Bei Anlegen von Spannung erzeugt der Wicklungsstrom ein Magnetfeld, das den Kolben/Anker anzieht und das Dichtelement des Ventils verschiebt, um den Fluiddurchgang zu öffnen, zu schließen oder zu regeln. Wichtige Konstruktions- und Leistungsfaktoren sind:

• Anzahl der Windungen
• Durchmesser und Qualität des Kupferdrahts
• Eingangsspannung und Stromstärke
• Qualität des magnetischen Materials und Design des magnetischen Kreises
• Gestaltung des Luftspalts
• Betriebstemperatur und Einschaltdauer

Grundlegende Eigenschaften
Kompaktes industrielles Design mit hoher elektromagnetischer Effizienz. Ausführungen für Dauer- oder Intervallbetrieb sowie kundenspezifische Lösungen zur Anpassung an Ventilrohrgröße, Einsatzumgebung und Leistungsanforderungen. Typische Merkmale sind stabile Magnetkraft, schnelle Reaktion und lange Haltbarkeit.

Produktdatenblatt
Brand: Weilong Technology
Model Number: WL4751
Rated Voltage: DC or AC available
Rated Power (W): Custom
Service Life: 100 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Copper Coil
Lead Wire Length (mm): 200
Install Style: TBD
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: F (155°C)
Hi-Pot Test: AC 600V 50/60Hz 1 s
DC Resistance: 134 Ω
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
RoHS Compliance: Yes
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 500000 pcs per Week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Anwendungen

• Pneumatikventile und pneumatische Steuerungssysteme
• Hydraulikventile und hydraulische Ausrüstung
• Wasser- und Fluidsteuerungssysteme (Pumpen, Filtration, Bewässerung)
• Gassysteme
• Medizinische Geräte und Laborgeräte
• Fahrzeugsysteme (Kraftstoff, Getriebe, Bremsen, Emissionskontrolle)
• Industrielle Automatisierung, Robotik und OEM-Ausrüstung

Vorteile

• Schnelle Reaktion und zuverlässiges Schalten
• Kompakte Bauform und einfache elektrische Steuerung
• Niedriger Energieverbrauch bei richtiger Spezifikation
• Anpassbar für Spannung, Größe, Leistung und Umweltschutz

Nachteile

• Ungünstige thermische Auslegung oder falsche Spannung kann Überhitzung und verringerte Lebensdauer verursachen
• Meistens Ein/Aus-Schaltung – präzise proportionale Regelung erfordert zusätzliche Elektronik

Fehlerbehebung (häufige Störungen)

• Spule arbeitet nicht: Versorgungsspannung, Verkabelung, Wicklungswiderstand und Verbindungen prüfen
• Schwache Magnetkraft: Spannung, Spulenspezifikation, magnetische Elemente und Luftspalt prüfen
• Überhitzung: mögliche Ursachen Überspannung, Dauerbetrieb außerhalb des zulässigen Zyklus, unzureichende Wärmeabfuhr
• Langsame Ventilbetätigung: mechanische Reibung, Verunreinigungen oder geschwächte elektromagnetische Kraft prüfen
• Kurzschlüsse: können durch Isolationsschäden oder Feuchtigkeitseintritt entstehen

Technische Spezifikationen

• Brand: Weilong Technology
• Model: WL4751
• Voltage: AC or DC (custom available)
• Material: Copper coil with F-class insulation (155°C)
• DC Resistance: 134 Ω
• Lead wire length: 200 mm
• Service life: ~100,000 cycles (typical)
• Hi-Pot: AC 600V 50/60Hz 1 s
• Operating temperature: -10°C to 100°C
• Duty cycle: 1–100%
• Certifications: CE, RoHS, ISO9001
• MOQ: 1000 pcs; Supply ability: 500000 pcs/week
• Warranty: 1 year; Typical delivery: 30 days; Port of loading: Shenzhen
