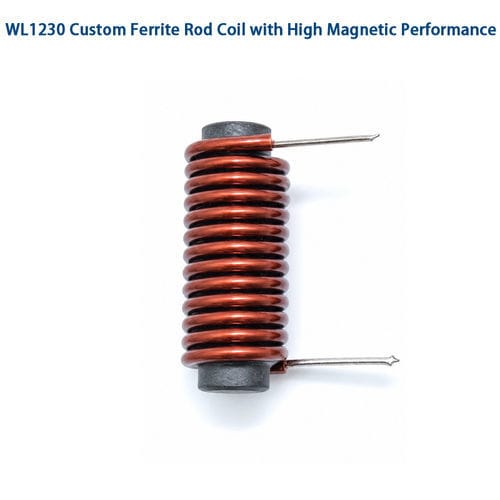

Induktor mit Ferritkern WL1230

FerritdrahtgewickeltHochfrequenz

Overview
Die Stabkern‑Ferritspule WL1230 ist ein induktives Bauelement, das eine Ferritstab‑Kernstruktur mit einer Wicklung aus lackiertem Kupferdraht kombiniert, um hohe Induktivität und Empfindlichkeit bei geringer Baugröße zu erzielen. Der Ferritkern konzentriert den magnetischen Fluss und verbessert die Performance im kHz–MHz‑Bereich.

Key points

• Funktion: elektromagnetische Induktion; Wechselstrom in der Wicklung erzeugt ein Feld, das durch den Ferritstab konzentriert wird, um die Induktivität zu erhöhen.
• Anpassbar: Ferritmaterial (MnZn/NiZn), Wicklungsart, Drahtstärke, Abmessungen und elektrische Parameter.
• Leistung: hohe magnetische Permeabilität, stabile Induktivität, geringe Verluste und hoher Q‑Faktor bei anwendungsgerechter Anpassung.

Applications

• AM‑Antennen und Radioempfänger
• RF/ drahtlose Systeme, RFID‑Leser und kabellose Sensoren
• Smart Meter, Telemetrie und Kommunikationstechnik
• Automotive‑Elektronik (Keyless‑Entry, TPMS, Steuergeräte)
• Industrielle Steuerung, Sensorik und Messgeräte
• Kompakte IoT‑ und OEM‑Elektronik mit Bedarf an hochsensitiven Spulen

Features

• Ferritstabkern für hohe Permeabilität und Flusskonzentration
• Kompakter 30‑mm‑Footprint und leichte Konstruktion
• Präzisionswicklung: einlagig rund oder segmentiert
• Niedrige elektromagnetische Verluste und optimierte Frequenzantwort
• Optionale Vergussbeschichtung: Lack, Epoxid oder Schutzüberzug

Table - General item description
Item - Description
Ferrite Coil Inductor - Lackierter Kupferdraht
Wire Diameter - 0,3 mm (AWG‑Optionen verfügbar)
Winding Type - Einlagig rund oder segmentierte Wicklung
Core Material - Ferritstab (MnZn oder NiZn)
Footprint length - 30 mm
Encapsulation - Optionaler Lack, Epoxid oder Beschichtung
Mounting - Durchführungs‑Montage oder kundenspezifische Befestigung

Table - Electrical specifications (typical)
Parameter - Description
Inductance Range - 0,1 µH – 100 µH (kundenspezifisch)
Inductance Tolerance - ±2%, ±5%, ±10%
DC Resistance (DCR) - Abhängig von Wicklung und Drahtstärke (kundenspezifisch)
Q Factor - Hoch, optimiert für Ziel‑Frequenzbereich
Self-Resonant Frequency - Anwendungsspezifisch, typischerweise hoch
Operating Frequency - Bereich kHz bis MHz
Rated Current - Nach kundenspezifizierter Auslegung
Insulation Resistance - ≥100 MΩ

Advantages & Considerations

• Vorteile: höhere Empfindlichkeit gegenüber luftkernigen Spulen, kompakte Bauweise für beengte Einbaubereiche, anpassbare elektrische Parameter für applikationsspezifische Anpassung.
• Beachtungen: Ferrit ist spröde und temperaturabhängig; geeignete Werkstoffwahl und mechanischer Schutz sind in rauen Umgebungen erforderlich; Präzisionswicklung und Qualitätskontrolle reduzieren Fertigungsvariabilität.

Troubleshooting (common issues)

• Niedrige Induktivität: Wicklungszahl, Wicklungszustand und Kern auf Schäden prüfen.
• Schwacher Empfang: Spulenorientierung, Schaltungsanpassung und Abschirmung prüfen.
• Hoher Widerstand: Drahtstärke, Lötstellen und Wicklungsqualität kontrollieren.
• Temperaturinstabilität: Ferritmaterialien wählen, die für die Betriebstemperatur geeignet sind.
• Mechanische Beschädigung: Ferritstäbe können brechen; bei Bedarf ersetzen.

Technical specifications

• Modellreihe: WL1230 (Stabkern‑Ferritspule)
• Kern: Ferritstab (MnZn für niedrige Frequenzen, NiZn für höhere Frequenzen)
• Typische Kernlänge: 30 mm
• Wicklung: Lackierter Kupferdraht; typischer Durchmesser 0,3 mm (AWG‑Optionen)
• Wicklungsart: Einlagig rund oder segmentiert; Präzisionswicklung
• Induktanz: 0,1 µH – 100 µH (kundenspezifisch)
• Toleranzen: ±2%, ±5%, ±10%
• Betriebsfrequenz: kHz bis MHz
• Isolationswiderstand: ≥100 MΩ
• Encapsulation: Optionaler Lack, Epoxid oder Beschichtung
• Montage: Durchführungs‑ oder kundenspezifische Montage
• Anpassung: Ferritmaterial, Windungszahl, Drahtstärke und elektrische Parameter pro Anwendung
