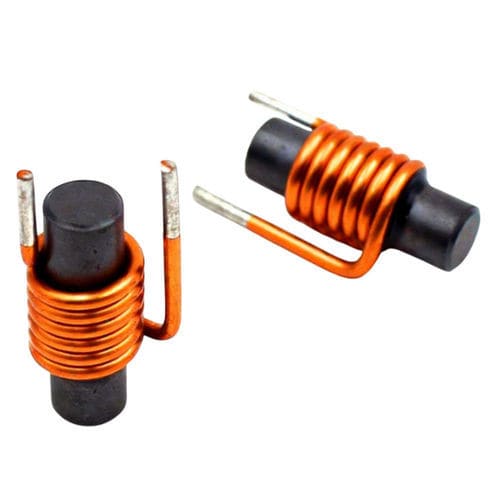

Ferrit-Induktor WL0625

mit FerritkerndrahtgewickeltHochfrequenz

Übersicht
Der Ferritkern-Induktor WL0625 liefert stabile Induktivitätswerte bei geringen Kernverlusten in einem kompakten Gehäuse, geeignet für moderne elektronische Schaltungen. Er unterstützt Dauerbetrieb über einen weiten Temperaturbereich und ist für hochfrequente Schaltvorgänge sowie EMI-Unterdrückung ausgelegt. Typische Einsatzfelder: Schaltnetzteile, DC–DC-Wandler und Rauschfilter.

Aufbau und Materialien
Aufwicklung mit isoliertem emailliertem Kupferdraht auf einem ferritmagnetischen Kern zur Erhöhung der Induktivität und Minimierung von Wirbelstromverlusten. Die geringe Leitfähigkeit der Ferritmaterialien reduziert die Wärmeentwicklung bei hohen Frequenzen und verbessert das EMV/EMI-Verhalten.

Formen und Anpassung

• Verfügbare Formen: toroidal, Stabtyp, Trommelkern und weitere kundenspezifische Formen
• Anpassbare Parameter: Induktanzwert, Nennstrom, mechanische Abmessungen, Toleranz, Montageart (radial / SMD)

Anwendungen

• Schaltnetzteile und DC–DC-Wandler (Energiespeicherung während des Schaltens)
• EMI-Filter und Störunterdrückungsschaltungen
• Unterhaltungselektronik (TV, Laptops, mobile Geräte)
• Industrielle Anlagen und Motorsteuerungen
• Automotive-Elektronik (Motorsteuerung, Beleuchtungsmodule)
• Kommunikationsgeräte (Router, RF-Module, Netzwerkausrüstung)
• Solarwechselrichter und Batterieladegeräte, die effiziente Leistungsumwandlung erfordern

Produktdetails
OEM-Ferritkern-Induktor zur Integration in Leistungswandlungs- und Signalaufbereitungssysteme. Die kompakte Bauweise und die flexiblen Designoptionen ermöglichen Anwendungen in Automotive-, Industrie- und Consumer-Bereichen bei begrenzten elektromagnetischen Emissionen und wirtschaftlicher Fertigung.

Produktdatenblatt
Elektrische Spezifikationen
Parameter Symbol Wert Einheit
Induktivität L 1 µH – 1000 µH µH
Toleranz ±L ±10% / ±20%
Nennstrom Ir 0,1 – 5 A
DC-Widerstand DCR 0,01 – 5 Ω
Kernmaterial Ferrit
Betriebstemperatur -40 bis +125 °C

Mechanische Spezifikationen
Parameter Wert
Kerntyp Ferritkern
Aufbau Radial / SMD
Drahtmaterial Emaillierter Kupferdraht
Isolation Polyesterbeschichtung
Montage PCB

Vorteile / Nachteile

• Vorteile: Hohe magnetische Permeabilität ermöglicht kompakte Hochinduktivitäts-Designs; geringe Wirbelstromverluste und reduzierte Wärmeentwicklung bei hohen Frequenzen; verbesserte EMI-Eigenschaften; kosteneffizient bei Serienproduktion.
• Nachteile: Ferritkerne sind spröde und empfindlich gegenüber mechanischen Stößen; geringere Sättigungsflussdichte im Vergleich zu einigen Metallkernen, was die Leistungsfähigkeit bei hohen Strömen einschränken kann.

Technische Spezifikationen

• Modell: WL0625
• Induktivitätsbereich: 1 µH – 1000 µH
• Toleranzoptionen: ±10%, ±20%
• Nennstrombereich: 0,1 A – 5 A
• DC-Widerstand (DCR): 0,01 Ω – 5 Ω
• Kernmaterial: Ferrit
• Konstruktionstypen: Radial, SMD
• Draht: Emaillierter Kupferdraht
• Isolation: Polyesterbeschichtung
• Montage: PCB
• Betriebstemperatur: -40 °C bis +125 °C
