Spule mit Luftkern WL5058

IsolationHochfrequenzRF

Übersicht

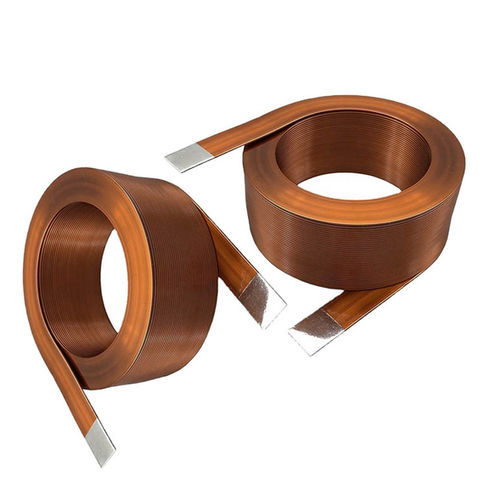

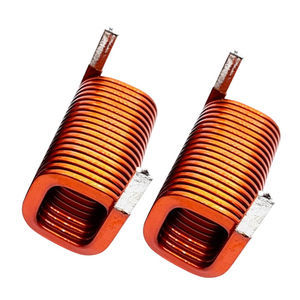

Die Flachlitzenwicklung WL5058 ist eine elektromagnetische Wicklung aus flachem (rechteckigem) lackiertem Kupferleiter. Die Geometrie erhöht die Kupferfüllung im Wickelfenster, verbessert die elektrische Effizienz und die Wärmeableitung. WL5058 ist für industrielle Anwendungen mit kompakten induktiven Bauteilen vorgesehen und kann mit kundenspezifischen Montage‑ und Vergussoptionen geliefert werden.

Wesentliche Produktdetails
Der flache Leiter verringert die Zwischenräume zwischen den Windungen, vergrößert die Kontaktfläche und reduziert den Gleichstromwiderstand gegenüber Runddrahtwicklungen. WL5058 kann in Abmessungen, Induktivität, Widerstand, Betriebstemperatur und Montagetype an die Anwendung angepasst werden.

Technische Daten (Zusammensetzung und mechanisch)
Poste: Beschreibung
Flachwickeldrahtkern: Lackierter Kupferdraht
Drahtdurchmesser: 0,45 mm (AWG‑Optionen verfügbar)
Wicklungsart: Einlagig rund oder segmentiert
Kernmaterial: Luft (nicht magnetisch), Kupferleiter
Fußabdrucklänge: 5 mm
Verguss: Optional Lack, Epoxid oder Beschichtung
Montage: Durchsteck / kundenspezifisch

Elektrische Spezifikationen (typisch)
Parameter: Beschreibung
Induktivitätsbereich: 0,1 µH – 100 µH (anpassbar)
Induktivitätstoleranz: ±2%, ±5%, ±10%
DC‑Widerstand (DCR): Beispiel 25 Ω bei 27 Windungen
Q‑Faktor: Hoch, für Frequenzband optimiert
Eigenresonanzfrequenz: Anwendungenabhängig, typischerweise hoch
Betriebsfrequenz: kHz bis MHz Bereich
Nennstrom: Je nach kundenspezifischem Design definiert
Isolationswiderstand: ≥100 MΩ

Funktionsweise von Flachwicklungen
Fließt Strom durch den flachen Leiter, wird durch elektromagnetische Induktion ein Magnetfeld erzeugt. Die flache Geometrie erhöht die Kupferfüllung und reduziert Luftspalte, verbessert die magnetische Effizienz, verringert Verluste und unterstützt die Wärmeableitung. Diese Eigenschaften eignen sich für Motoren, Transformatoren, Magnetventile und HF‑Induktivitäten.

Eigenschaften

• Höherer Kupferfüllfaktor für bessere Effizienz
• Niedrigerer DC‑Widerstand und reduzierte Leistungsverluste
• Kompakte Bauform für begrenzten Einbauraum
• Verbesserte Wärmeableitung
• Hohe magnetische Feldstärke pro Volumen
• Erhöhte Stromtragfähigkeit
• Stabile Wicklungsgeometrie für reproduzierbare Leistung
• Reduzierte elektromagnetische Störungen und Vibrationen
• Geeignet für breite Frequenzbänder, einschließlich Hochfrequenzanwendungen
• Verfügbar mit Lack, Epoxid oder Beschichtung zum Umweltschutz

Anwendungen

• Elektromotoren und Motorsteuerungen (einschließlich E‑Mobilität)
• Transformatoren und Leistungsspulen für Wechselrichter und Netzteile
• Magnetventile, Relais und elektromagnetische Aktuatoren
• Automotive‑Elektronik (Injektoren, Aktuatoren, Ladesysteme)
• Industrielle Automatisierung, Ventile und Robotertechnik
• Energieumwandlungs‑ und Speicherlösungen (Wechselrichter, Konverter)
• Medizinische Geräte mit kompakten Induktivitäten und Aktuatoren
• HF‑ und Telekommunikationsschaltungen, Luftfahrt‑Elektronik und Haushaltsgeräte

Vorteile und Nachteile
Vorteile

• Bessere Ausnutzung des Wickelraums und höhere Leistung pro Volumen
• Reduzierter Widerstand begrenzt Wärmeentwicklung
• Ermöglicht kleinere Bauteilabmessungen bei gleicher elektrischer Funktion
• Verbesserte thermische Eigenschaften verlängern die Lebensdauer
• Weniger Vibration und elektromagnetische Emission in vielen Designs

Nachteile

• Herstellung erfordert spezialisierte Wickelmaschinen
• In der Regel höhere Stückkosten als Runddrahtwicklungen
• Isolierung kann bei unsachgemäßer Behandlung beschädigt werden
• Kompakte Bauweise erschwert ggf. Reparaturen vor Ort

Fehlerbehebung

• Überhitzung: Nennstrom, Kühlung und Versorgungsspannung prüfen
• Isolationsschäden: Beschichtungsintegrität prüfen und Biegen vermeiden
• Verringerte Magnetkraft: Spannung, Anschlüsse und Wicklungskontinuität prüfen
• Geräusche oder Vibration: Montage prüfen und Versorgung stabilisieren
• Kurzschluss: Auf Verunreinigungen und beschädigte Isolierung prüfen
• Unterbrechung: Lötstellen und Drahtintegrität inspizieren

FAQ - Kernpunkte

• Was ist eine Flachlitzenwicklung? — Eine elektromagnetische Wicklung mit flachem/rechteckigem Leiter zur Erhöhung der Kupferfüllung und Verbesserung thermischer sowie elektrischer Eigenschaften.
• Hauptvorteile — Bessere Raumausnutzung, geringerer DCR, höhere Stromtragfähigkeit und verbessertes thermisches Verhalten.
• Typische Einsatzbereiche — Motoren, Transformatoren, Induktivitäten, Magnetventile, Leistungselektronik und HF‑Schaltungen.
• Individualisierung — Induktivität, Widerstand, Drahtabmessung, Isolierung, Montage und Verguss können anwendungsspezifisch angepasst werden.

Spezifikationen (Zusammenfassung)

• Modell: WL5058
• Drahtkern: Lackierter Kupferdraht
• Typischer Drahtdurchmesser: 0,45 mm
• Wicklung: Einlagig rund oder segmentiert
• Kern: Luft (nicht magnetisch)
• Fußabdrucklänge: 5 mm
• Verguss: Lack / Epoxid / Beschichtung (optional)
• Montage: Durchsteck / kundenspezifisch
• Induktivität: 0,1 µH – 100 µH (anpassbar)
• Toleranz: ±2%, ±5%, ±10%
• Beispiel DCR: 25 Ω (27 Windungen)
• Betriebsfrequenz: kHz–MHz
• Isolationswiderstand: ≥100 MΩ
